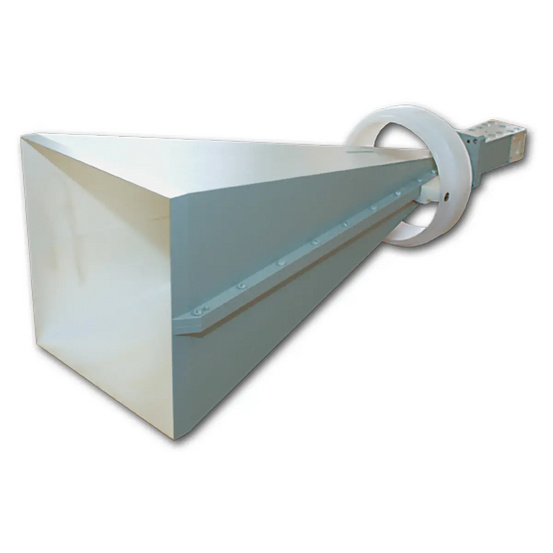

П6-136 рупорная антенна 18-26,5 ГГц

Наличие по запросу

Цена по запросу

Оформить заказ

Уровень кроссполяризации: ≥ 20 дБ

Кол-во волноводных выходов: 2

Тип волноводных выходов: WR42

: 18 — 26,5 ГГц

Тип конструктива антенны:

Максимальная мощность на "передачу":

Чувствительность по полю:

Чувствительность по полю, не хуже:

Питание батарейное:

Угол облучения:

Тип антенны: рупорная

Пределы допускаемой погрешности коэффициента калибровки (Кк):

Поляризация: линейная: вертикальная и горизонтальная

Максимальная измеряемая величина напряженности электрического поля:

Коэффициент эллиптичности:

Напряжение собственных шумов:

Погрешность измерения:

Напряжение питания от встроенной АКБ:

Время непрерывной работы от встроенной АКБ:

КСВН типовой: 2

Габаритные размеры: 380 × 125 × 110 мм

Тип антенны	рупорная
Диапазон частот	18 — 26,5 ГГц
Поляризация	линейная: вертикальная и горизонтальная
Уровень кроссполяризации	≥ 20 дБ
Кол-во волноводных выходов	2
Тип волноводных выходов	WR42
КСВН типовой	2
Габаритные размеры*	380 × 125 × 110 мм

Описание

Предназначена для измерения плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами, а с генераторами – для возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне от 18,0 до 26,5 ГГц. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Позволяет производить измерения поляризационных характеристик сигналов.

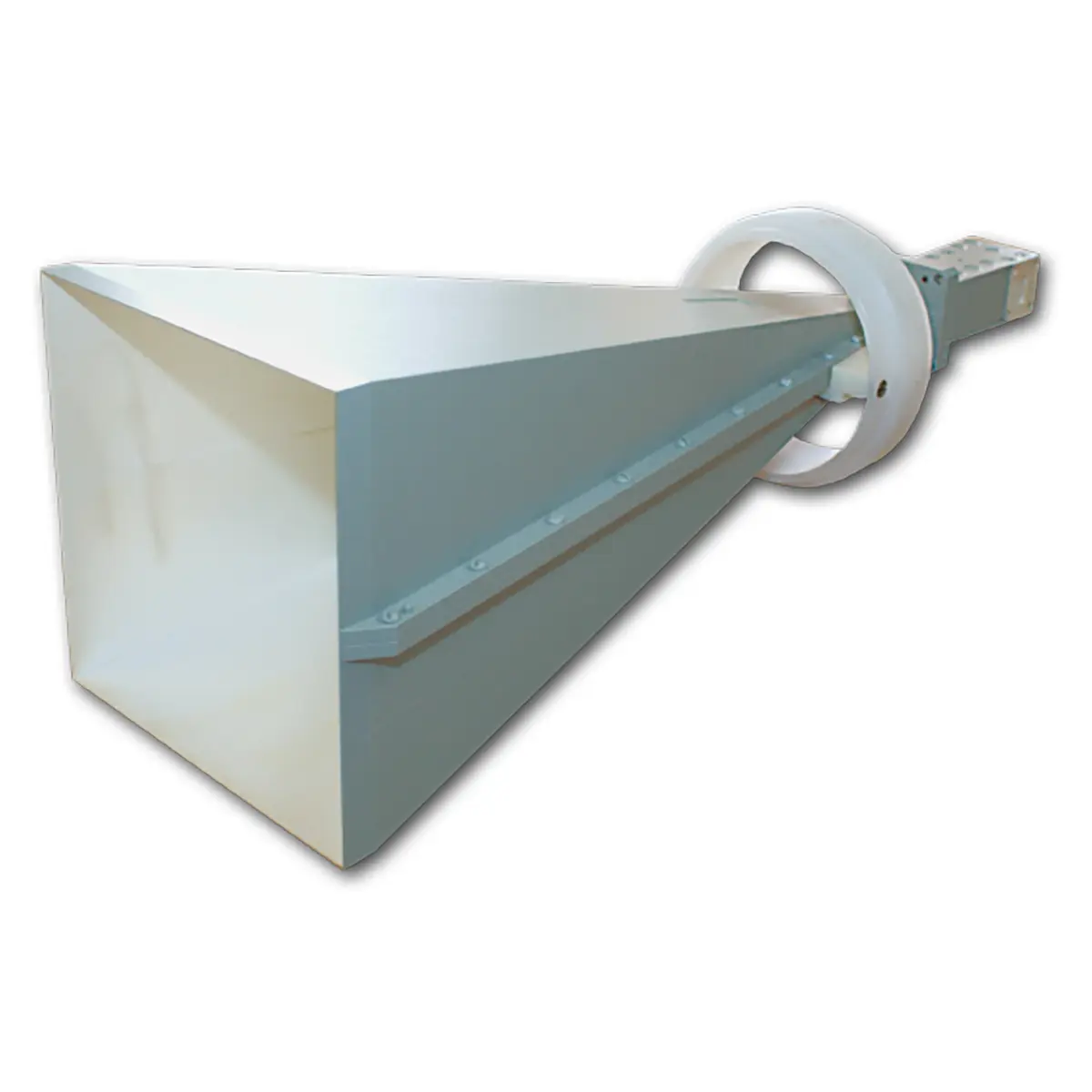

Представляет собой рупорную антенну с квадратным сечением апертуры и присоединенным к ней двухканальным селектором линейной (П6-136) или круговой поляризации (версия "М"). Разработаны антенны частотных диапазонов от 18 до 60 ГГц.

Конструкция антенны предусматривает возможность её крепления на фотоштатив, или штатив антенный диэлектрический (ШАД-01).
Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.
По требованию Заказчика комплектуется коаксиально-волноводными переходами.
