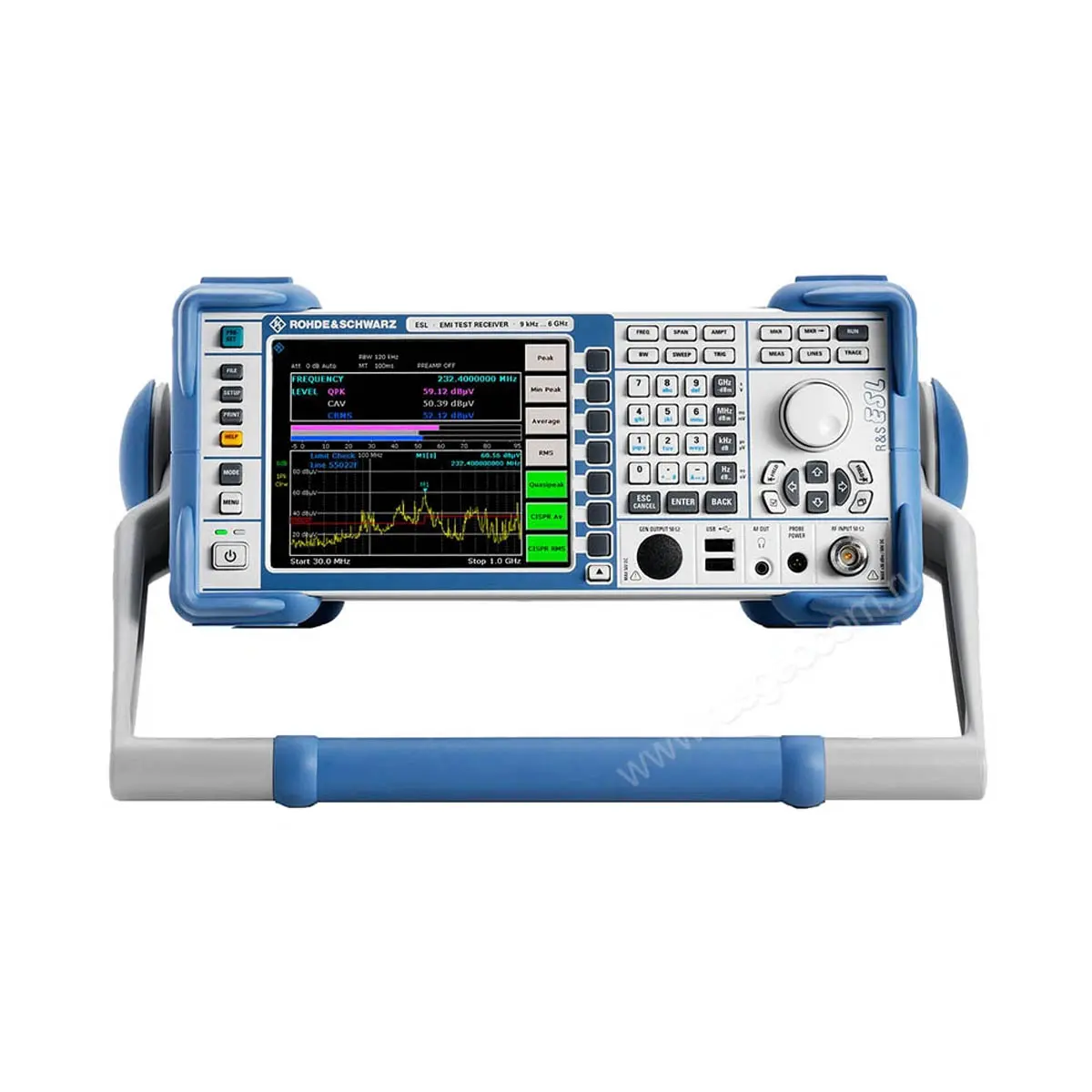

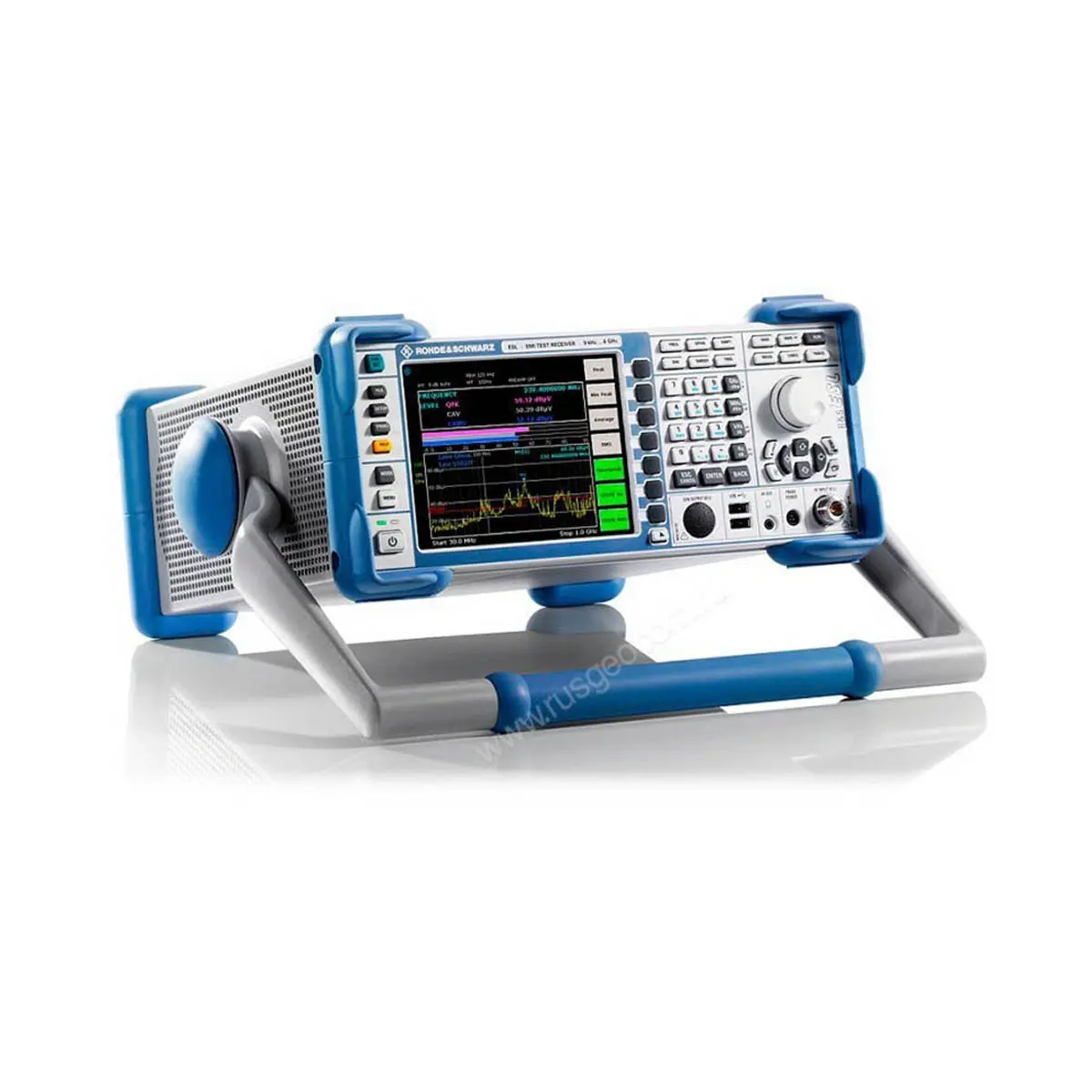

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором

Наличие по запросу

Цена по запросу

Оформить заказ

Типы детекторов:

Максимальное время регистрации (измерения):

Диапазон регистрации (-6 дБ):

Макс. уровень ВЧ (синусоидальный сигнал):

Макс. импульсное напряжение:

Макс. энергия импульса:

Сжатие 1 дБ:

Суммарная погрешность измерений:

Вес:

Предел допускаемой основной относительной погрешности частоты опорного генератора:

Полосы пропускания:

Время измерения
Диапазон частот	от 9 кГц до 6 ГГц
Точность воспроизведения частоты	1 x 10^–6
С опорным генератором R&S®FSL-B4 (OCXO)	1 x 10^–7
Режим приемника/сканирование (на шаг частоты)	выбор от 100 мкс до 100 с
Режим анализатора/время развертки	выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с
Полоса разрешения (по уровню –3 дБ)	от 10 Гц до 10 МГц с кратностью шага 1/3
Полоса разрешения (по уровню –6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.)
Полоса видеофильтра	от 1 Гц до 10 МГц с кратностью шага 1/3
Уровень
Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ)	+30 дБмВт (= 1 Вт)
Максимальная импульсная энергия	10 мВт·с
Максимальное импульсное напряжение	150 В
Точка пересечения третьего порядка (TOI)	тип. +18 дБмВт
Точка компрессии по уровню 1 дБ	+5 дБмВт
Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22)
9 кГц < f < 3 МГц	тип. –115 дБмВт
f = 500 МГц	тип. –162 дБмВт
f = 3 ГГц	тип. –158 дБмВт
Детекторы
Тип детекторов	полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS)
Погрешность измерения уровня	f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ)
Следящий генератор
до 6 ГГц
Нормальные условия эксплуатации
Температура окружающей среды	от +18°С до +28°С
Относительная влажность воздуха	от 30% до 80%
Рабочие условия эксплуатации
Температура окружающей среды	от 0°С до +50°С
Относительная влажность воздуха	от 40% до 95%
Условия хранения и транспортирования
Температура окружающей среды	от -40°С до +70°С
Относительная влажность воздуха	95%
Условия хранения и транспортирования
Напряжение	от 100 В до 240 В
Частота,	от 50 Гц до 400 Гц
Потребляемая мощность	не более65 Вт
Напряжение питания постоянного тока с опцией R&S FSL-B30	от 10 В до 28 В
Ток питания с опцией R&S FSL-B30	от 2 А до 8 А
Время прогрева	30 мин
Физические характеристики
Габаритные размеры (ширина x высота x глубина)	409 x 158 x 465 мм
Масса, не более	8 кг

Описание

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL6 со следящим генератором - лабораторный прибор, который обладает наилучшими частотными характеристиками и набором функций среди компактных моделей. Устройство объединяет в себе возможности частотного анализатора и измерительного приемника, что позволяет сэкономить, отказавшись от приобретения набора отдельных устройств для предсертификационных испытаний электронной продукции.

Формат "два в одном"

В режиме анализатора спектра тестовый приемник способен производить обзорные измерения с целью выявления помех в выбранной полосе частот, в соответствии с требованиями действующих стандартов. При использовании функции измерительного приемника Rohde & Schwarz ESL6 непрерывно контролирует спектр излучения в поддиапазонах, выбираемых пользователем. Замеры в каждой точке частотной кривой выполняется в установившемся режиме, за счет чего достигается высокая достоверность и воспроизводимость результатов. Полученные данные доступны для дальнейшего анализа, с использованием маркерных функций и масштабирования, а также для окончательного проведения измерений на критических частотах.

Набор дополнительных опций позволяет гибко расширять базовые возможности Rohde & Schwarz ESL6. Так, становятся доступными прямое подключение датчиков мощности, интеграция в автоматизированные измерительные комплексы или возможность автономного применения на выездных работах.

Особенности

Широкий диапазон частот с пределами от 9 кГц до 6 ГГц, перекрывает основные промышленные стандарты, определяющие условия испытаний на ЭМС, что дает возможность использовать радиоизмерительный прибор для выявления проблем с электромагнитной совместимостью устройств и компонентов на этапе разработки, сокращая затраты на последующую сертификацию.
Поддержка нескольких детекторов с параллельным построением до 6 кривых сокращает общие затраты времени при выполнении работ.
Автоматические измерения в соответствии с предварительно заданными стандартными последовательностями и мгновенной индикацией при выходе параметров помех за предельные значения минимизируют трудоемкость допускового тестирования.
Встроенный следящий генератор применяется для отслеживания потерь в ВЧ-трактах и скалярного анализа цепей.
