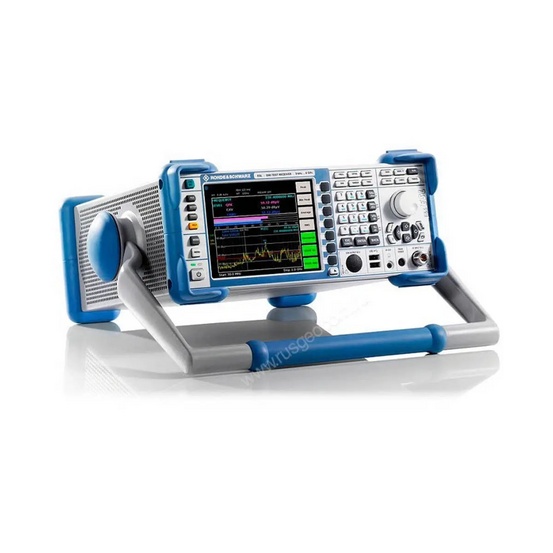

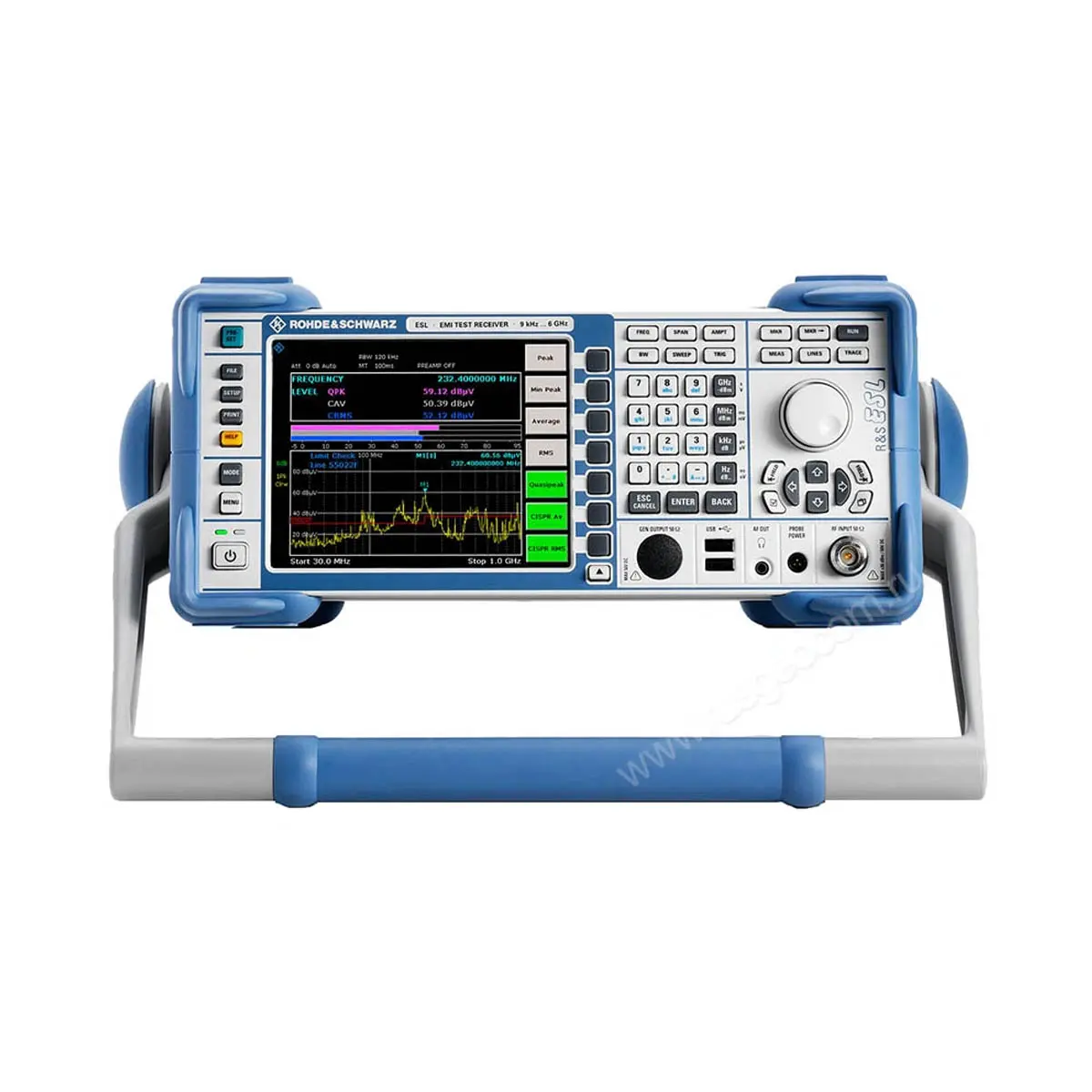

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3

Наличие по запросу

Цена по запросу

Оформить заказ

Предел допускаемой основной относительной погрешности частоты опорного генератора:

Полосы пропускания:

Типы детекторов:

Максимальное время регистрации (измерения):

Диапазон регистрации (-6 дБ):

Макс. уровень ВЧ (синусоидальный сигнал):

Макс. импульсное напряжение:

Макс. энергия импульса:

Сжатие 1 дБ:

Суммарная погрешность измерений:

Вес:

Время измерения
Диапазон частот	от 9 кГц до 3 ГГц
Точность воспроизведения частоты	1 x 10^–6
С опорным генератором R&S®FSL-B4 (OCXO)	1 x 10^–7
Режим приемника/сканирование (на шаг частоты)	выбор от 100 мкс до 100 с
Режим анализатора/время развертки	выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с
Полоса разрешения (по уровню –3 дБ)	от 10 Гц до 10 МГц с кратностью шага 1/3
Полоса разрешения (по уровню –6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.)
Полоса видеофильтра	от 1 Гц до 10 МГц с кратностью шага 1/3
Уровень
Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ)	+30 дБмВт (= 1 Вт)
Максимальная импульсная энергия	10 мВт·с
Максимальное импульсное напряжение	150 В
Точка пересечения третьего порядка (TOI)	тип. +18 дБмВт
Точка компрессии по уровню 1 дБ	+5 дБмВт
Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22)
9 кГц < f < 3 МГц	тип. –115 дБмВт
f = 500 МГц	тип. –162 дБмВт
f = 3 ГГц	тип. –158 дБмВт
Детекторы
Тип детекторов	полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS)
Погрешность измерения уровня	f < 3 ГГц (<0,5 дБ) f < 6 ГГц (<0,8 дБ)
Следящий генератор
нет
Нормальные условия эксплуатации
Температура окружающей среды	от +18°С до +28°С
Относительная влажность воздуха	от 30% до 80%
Рабочие условия эксплуатации
Температура окружающей среды	от 0°С до +50°С
Относительная влажность воздуха	от 40% до 95%
Условия хранения и транспортирования
Температура окружающей среды	от -40°С до +70°С
Относительная влажность воздуха	95%
Условия хранения и транспортирования
Напряжение	от 100 В до 240 В
Частота,	от 50 Гц до 400 Гц
Потребляемая мощность	не более65 Вт
Напряжение питания постоянного тока с опцией R&S FSL-B30	от 10 В до 28 В
Ток питания с опцией R&S FSL-B30	от 2 А до 8 А
Время прогрева	30 мин
Физические характеристики
Габаритные размеры (ширина x высота x глубина)	409 x 158 x 465 мм
Масса, не более	8 кг

Описание

Тестовый приемник электромагнитных помех Rohde & Schwarz ESL3 - многофункциональный лабораторный прибор начального уровня, ориентированный на разработчиков электроники и цифровой техники. Приемник можно использовать в ходе проверки устройств и компонентов на соответствие базовым стандартам по электромагнитной совместимости, а также для выполнения анализа спектра сигналов в диапазоне частот до 3 ГГц.

Устройство заменяет 2 отдельных прибора для предсертификационных испытаний и диагностических работ, за счет чего является оптимальным выбором при ограниченном бюджете. Rohde & Schwarz ESL3 обладает отличными ВЧ характеристиками и наилучшим в своём классе соотношением между производительностью и ценой.

Преимущества

Облегченная проверка на соответствие стандартам по ЭМС – радиоизмерительный прибор поддерживает расширенные функции приемника помех, включая возможность выполнения тестовых последовательностей в автоматическом режиме и сравнение уровня сигнала с граничными линиями согласно выбранного стандарта.
Интуитивное управление – установка параметров сканирования производится в табличной форме.
Высокая производительность – поддержка параллельного использования до четырех разных детекторов с одновременным отображением на экране до шести кривых.
Простая модернизация – система установки опций по принципу plug&play позволяет добавлять дополнительные функции без калибровок, каких-либо настроек и обращения в сервисный центр, что исключает потери из-за вынужденного простоя.

Расширение функциональности

Базовые возможности приемника Rohde & Schwarz ESL3 могут быть легко расширены аппаратными и/или программными опциями, что дает возможность гибко перепрофилировать прибор под конкретные задачи. Повышение точности обеспечивается путем дооснащения кварцевым генератором опорной частоты с системой термостатирования, а снижение уровня собственных шумов достигается при задействовании ВЧ-предусилителя.

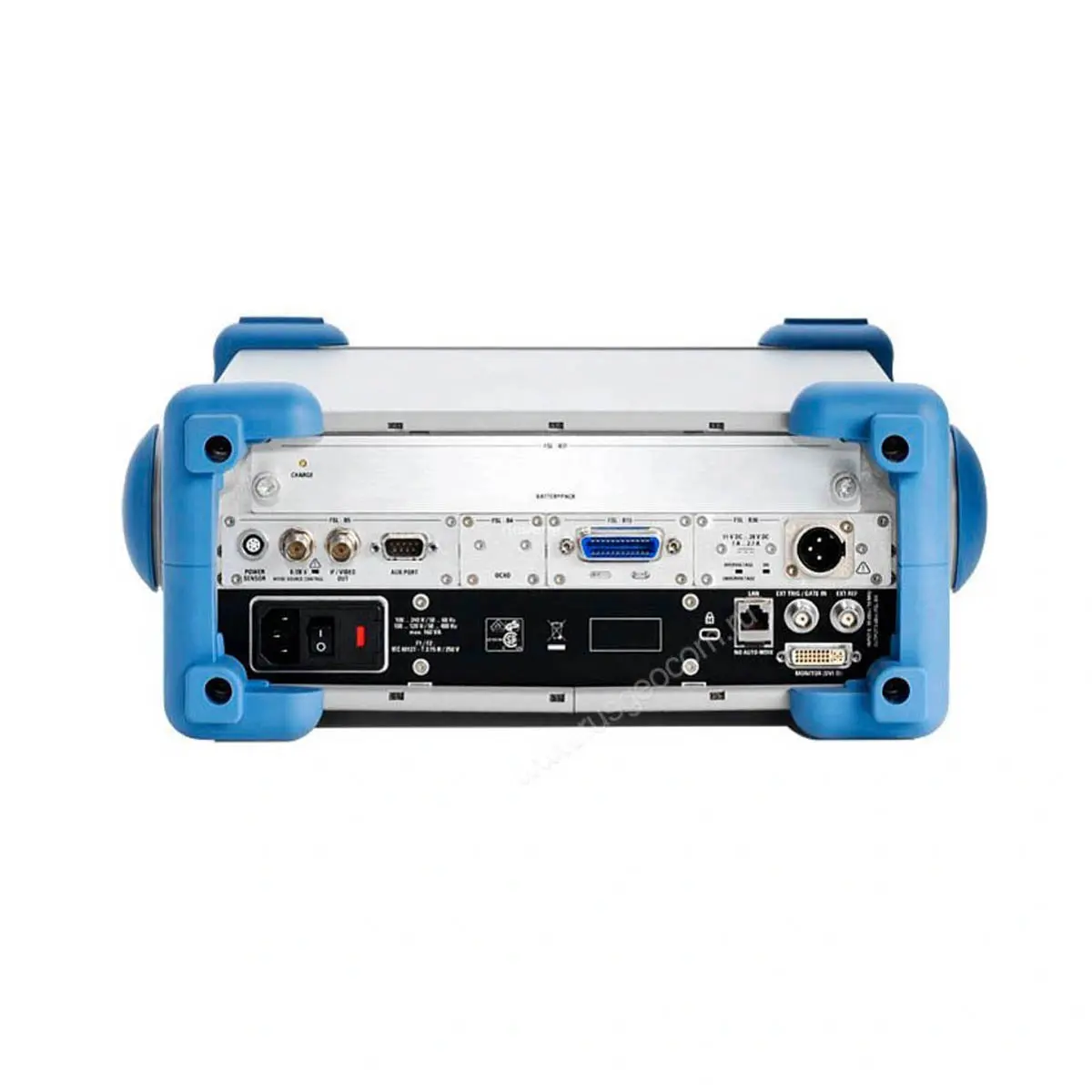

Для интеграции с другим лабораторным оборудованием, например, при необходимости эксплуатации в составе испытательных систем, предусмотрена возможность установки дополнительных интерфейсов и активации режима ждущей развертки.

При программной активации становятся доступными функции демодулятора АМ/ЧМ/ФМ, режим измерения коэффициентов шума и усиления, а также возможность использования подключаемых датчиков мощности без USB-адаптера.

Купить тестовый приемник электромагнитных помех Rohde & Schwarz ESL3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
