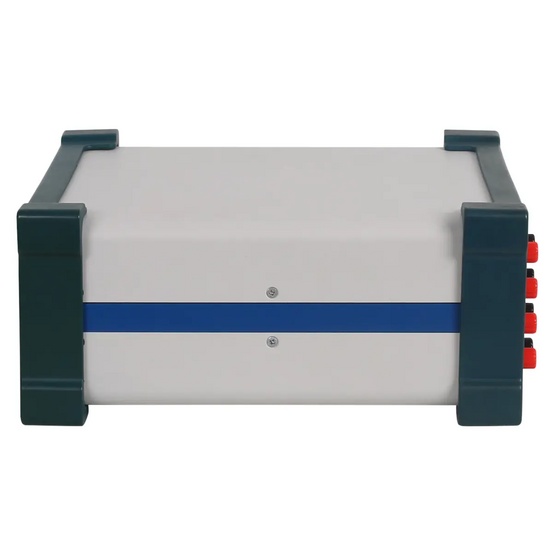

Ваттметр проходного типа ВНИИФТРИ М2-37/2 волноводный

Наличие по запросу

1671510руб.

Оформить заказ

Ослабление входного ВЧ-сигнала:

Измерение переменного напряжения (до):

Коэффициент стоячей волны по напряжению ваттметра: - в диапазоне частот 0 ГГц … 3 ГГц включительно - в диапазоне частот 3ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц:

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-96 в диапазоне 0 ГГц … 2.00 ГГц включительно - в диапазоне 2.00 ГГц … 8 ГГц включительно - в диапазоне 8 ГГц … 12.05 ГГц:

Габаритные размеры, мм:

Время сохранения калибровки от встроенного калибратора, ч, не менее:

Предельное значение погрешности:

Поддиапазоны измерения:

Диапазон частот измеряемого напряжения:

Время установления показаний: - в режиме ручного переключения поддиапазонов - в режиме автоматического измерения мощности:

: USB, Enthernet LAN, RS232

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:

Наименование параметра: Значение

Размеры волноводного ГОСТ РВ 51914-2002 , мм:

Поддиапазоны измерений мощности для различных типов ППК:

Полоса разрешения (RBW)1)):

Диапазон измерения уровня мощности:

Коэффициент стоячей волны по напряжению ваттметра:

Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в пределах рабочих температур на каждые 10°С изменения температуры: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, :

Диаметр:

Время установления рабочего режима, мин, не более:

Коэффициент стоячей волны по напряжению (КСВН) 0 - 3,00 ( свыше 3,00 - 12,00, свыше 12,00 - 17,85):

Диапазон измеряемой мощности:

ППК ПрофКиП М3-90:

Время установления показаний ваттметра в режиме ручного переключения поддиапазонов:

Нестабильность показаний ваттметра во времени, включая "дрейф электрического нуля", при неизменной температуре в установившемся режиме: с ППК ПрофКиП М3-90 с ППК ПрофКиП М3-93 с ППК ПрофКиП М3-95 с ППК ПрофКиП М3-96 с ППК ПрофКиП М3-93/1:

Частотный диапазон:

Дополнительная температурная погрешность ваттметра, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 10 до плюс 50ºС, на 10 ºС, не более, %:

Допускаемые пределы погрешности калибровочного коэффициента, %: ±1,5 до ± 2,0 %

Коэффициент стоячей волны по напряжению (КСВН) 0,02 - 12,00 ГГц (свыше 12,00 - 17,85):

Время нарастания, Видеополоса:

ППК ПрофКиП М3-93:

Масса, кг, не более:

Пределы допускаемой основной относительной погрешности (δ): - в диапазоне частот 0.00 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц:

Время установления показаний ваттметра с ППК ПрофКиП М3-90 в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов:

Габариты, мм:

Габаритные размеры (длина x ширина x высота), , не более:

Диапазон измерения мощности верхний предел:

Диапазон измерения мощности нижний предел:

Абсолютная погрешность (дБ):

ППК ПрофКиП М3-95:

Размеры:

Время установления показаний ваттметра в режиме ручного переключения поддиапазонов: - первый и второй поддиапазон - третий и четвертый поддиапазон - в режиме автоматического переключения поддиапазонов:

Время установления показаний ваттметра с ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1, с, не более:

Вес, кг:

Диапазон измерений мощности:

Диапазон частот - верхний предел:

Относительная погрешность (дБ):

ППК М3-90:

Вес:

Пределы допускаемой основной относительной погрешности (δ): - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц:

Время установления показаний с ППК ПрофКиП М3-95: - в режиме ручного переключения поддиапазонов - в режиме автоматического измерения мощности:

Рабочая частота:

от 0 до 3,0 ГГц включ.:

Диапазон частот - нижний предел:

Время прогрева, мин:

ППК М3-93:

Дисплей:

Коэффициент стоячей волны по напряжению ваттметра с преобразователем приемным коаксиальным ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц … 12.00 ГГц включительно - в диапазоне частот 12.00 ГГц … 17.85 ГГц:

Время установления показаний ваттметра с преобразователем ППК ПрофКиП М3-96:

Температура окружающего воздуха:

св. 3 до 12 ГГц включ.:

Тип датчика: для ЭМС:

Поперечный размер волновода: -для диапазона частот от 25,86 до 37,50 ГГц:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин: ППК ПрофКиП М3-90 ППК ПрофКиП М3-93 и ППК ПрофКиП М3-93/1 ППК ПрофКиП М3-95 ППК ПрофКиП М3-96:

Питание:

ППК ПрофКиП М3-96:

Относительная влажность воздуха при +20°С:

Макс. мощность:

св. 12 до 18 ГГц включ.:

Дистанционное управления на большом расстоянии:

Диапазон рабочих частот: -для сечения волновода 7,2 x 3,4 мм:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Пределы допускаемой основной относительной погрешности:

Разрешение:

ППК ПрофКиП М3-93/1:

Коэффициент стоячей волны по напряжению (ксвн):

Максимальное входное напряжение:

от 0 до 12 ГГц:

Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU:

Диапазон измерений мощности непрерывных синусоидальных сигналов:

Время установления показаний ваттметра:

Волновое сопротивление входа ваттметра:

Габариты:

Пределы допускаемой основной относительной погрешности (δ) с преобразователем приемными коаксиальными ППК ПрофКиП М3-90: - в диапазоне частот 0.02 ГГц …12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц:

Диапазон измерений мощности, Вт:

Частота дискретизации:

от 12 до 18 ГГц:

Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов:

Модуль эффективного коэффициента отражения выхода:

Коэффициент стоячей волны по напряжению ваттметра: - в диапазоне 0 ГГц … 2.00 ГГц включительно - в диапазоне 2.00 ГГц … 8 ГГц включительно - в диапазоне 8 ГГц … 12.05 ГГц:

Габаритные размеры:

Пределы допускаемой основной относительной погрешности с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95 - в диапазоне частот 0 ГГц … 12 ГГц включительно - в диапазоне частот 12 ГГц … 17.85 ГГц:

Время установления показаний до 97 % от установившегося уровня мощность СВЧ, с, не более:

Ослабление:

Тип соединителя входного разъема:

Уровень собственных шумов (N):

Поперечный размер волновода: -для диапазона частот от 16,70 до 25,86 ГГц:

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-96:

Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, % (где Pх- измеренное значение мощности, мВт):

Диапазон измерения мощности:

от 0,01 до 0,10 ГГц включ.:

Погрешность измерений мощности замещения, %: не более 0,2%

Сечение волноводного фланца (в соответствии с ГОСТ 13317-89):

Диапазон рабочих частот: -для сечения волновода 11,0 х 5,5 мм:

Нестабильность показаний ваттметра во времени, включая "дрейф электрического нуля", при неизменной температуре в установившемся режиме:

Пределы допускаемой основной относительной погрешности с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:

Нестабильность показаний ваттметра в установившемся режиме (N), включая "дрейф нуля" при неизменной температуре окружающего воздуха (в пределах ± 1оС) в нормальных условиях, Вт/мин, не более:

Время непрерывной работы, ч, не менее:

св. 0,10 до 12,0 ГГц включ.:

Диапазон регулировки мощности подогрева: от 10 до 80 мВт

Относительная влажность воздуха при температура 25°С:

Разрядность индикации:

Время установления показаний ваттметра с:

Волновое сопротивление входа ваттметра: - с преобразователями приемными коаксиальными ППК ПрофКиП М3-90, ППК ПрофКиП М3-93, ППК ПрофКиП М3-95, ППК ПрофКиП М3-96 - с преобразователем приемным коаксиальным ППК ПрофКиП М3-93/1:

Максимальное значение нестабильности показаний ваттметра, вызванное скачкообразным изменением присоединительного фланца, мВт/мин град., не более:

Время установления рабочего режима:

Диапазон частот, ГГц:

Диапазон регулировки сопротивления: от 70 до 2000 Ом

Уровень повреждения максимальная средняя мощность:

Измерение переменного напряжения (от):

Значение перегрузочной мощности непрерывного синусоидального сигнала в течение 3 мин:

Коэффициент стоячей волны по напряжению ваттметра с преобразователями приемными коаксиальными ППК ПрофКиП М3-93 и ППК ПрофКиП М3-95: - в диапазоне частот 0 ГГц … 3 ГГц включительно - в диапазоне частот 3ГГц … 12.00 ГГц включительно - в диапазоне частот 12:

Длина:

Ваттметр сохраняет технические характеристики после воздействия перегрузочной мощности в течении 3 минут, не более, Вт:

Диапазон рабочих частот, ГГц:

Диапазон измерения мощности, Вт:

Наименование параметра	Значение
Поперечный размер волновода: -для диапазона частот от 25,86 до 37,50 ГГц	7,2 x 3,4 мм
Диапазон рабочих частот: -для сечения волновода 7,2 x 3,4 мм	от 25,86 до 37,50 ГГц
Диапазон измерений мощности непрерывных синусоидальных сигналов	от 0,1 до 10 мВт
Допускаемые пределы погрешности калибровочного коэффициента	±1,5 до ± 2,0 %
Модуль эффективного коэффициента отражения выхода	не более 0,03
Диапазон регулировки мощности подогрева	от 10 до 80 мВт
Диапазон регулировки сопротивления	от 70 до 2000 Ом
Погрешность измерений мощности замещения	не более 0,2%

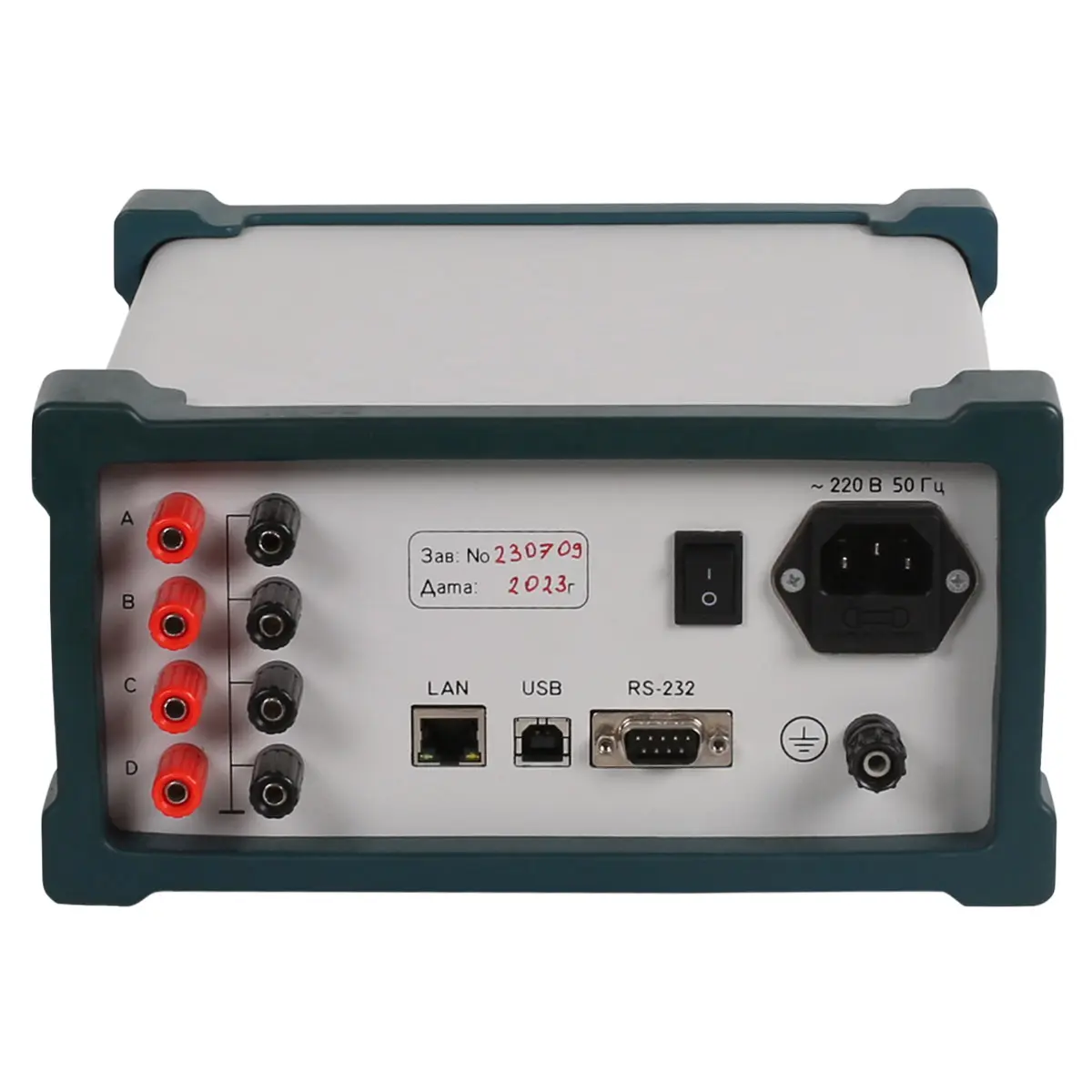

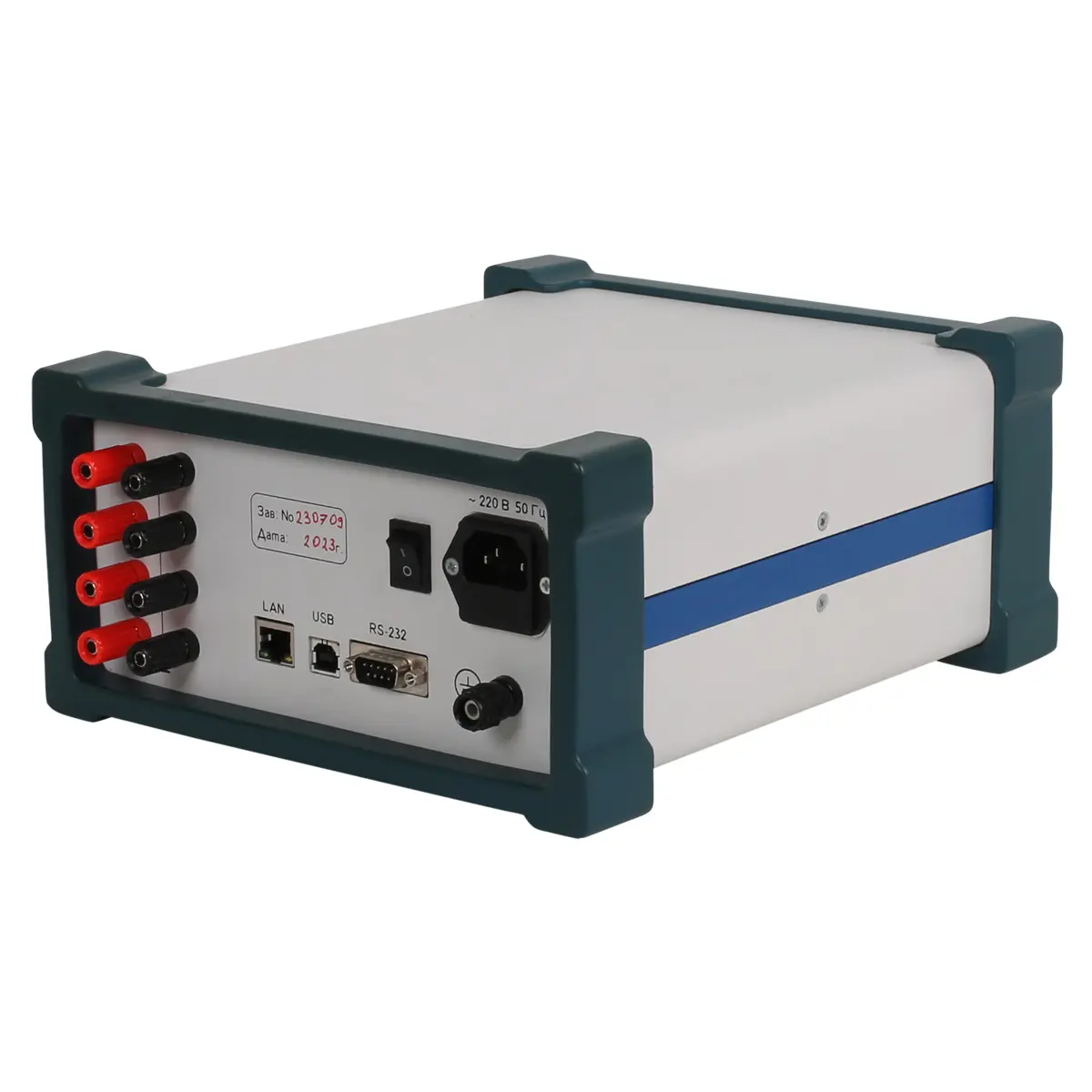

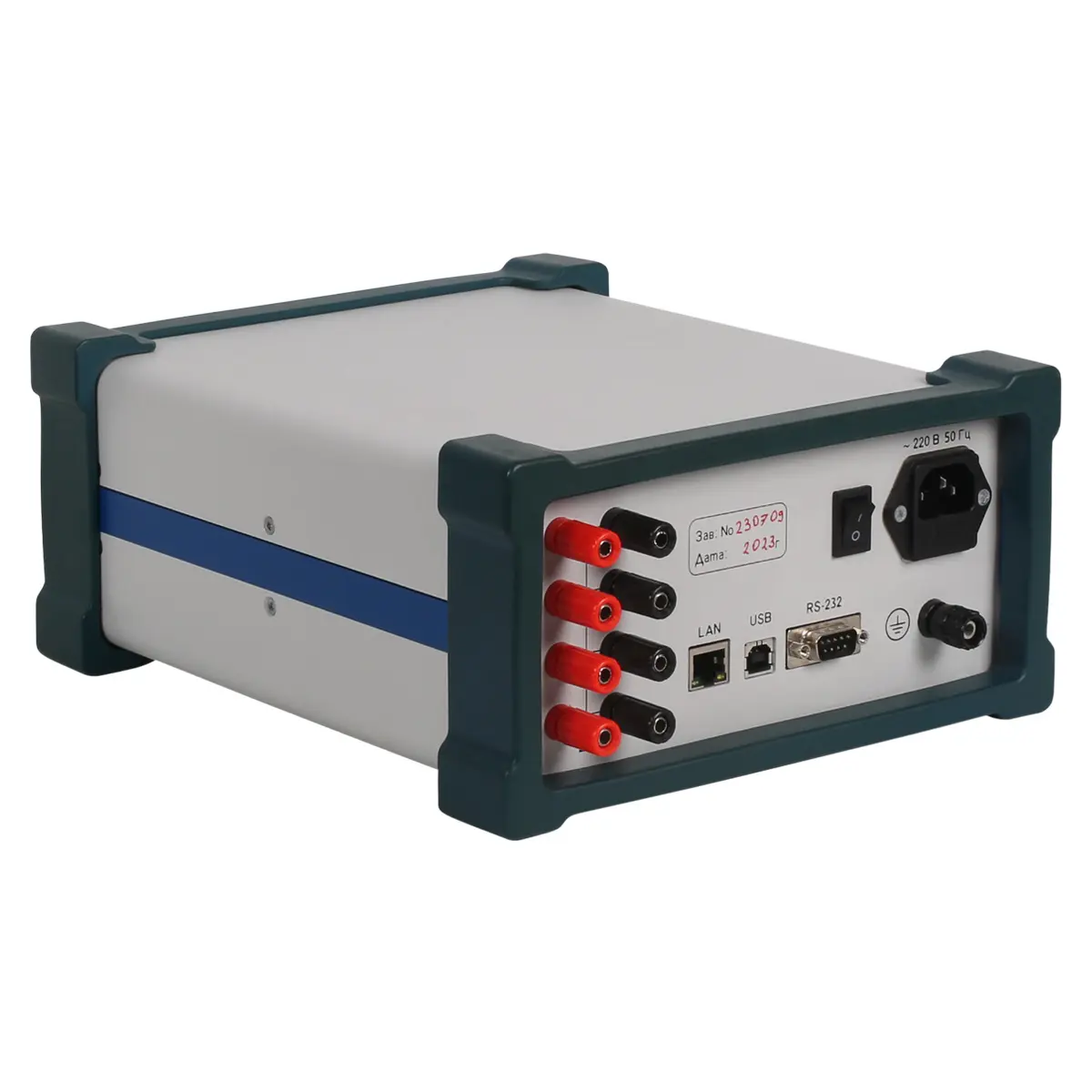

Интерфейсы	USB, Enthernet LAN, RS232

Описание

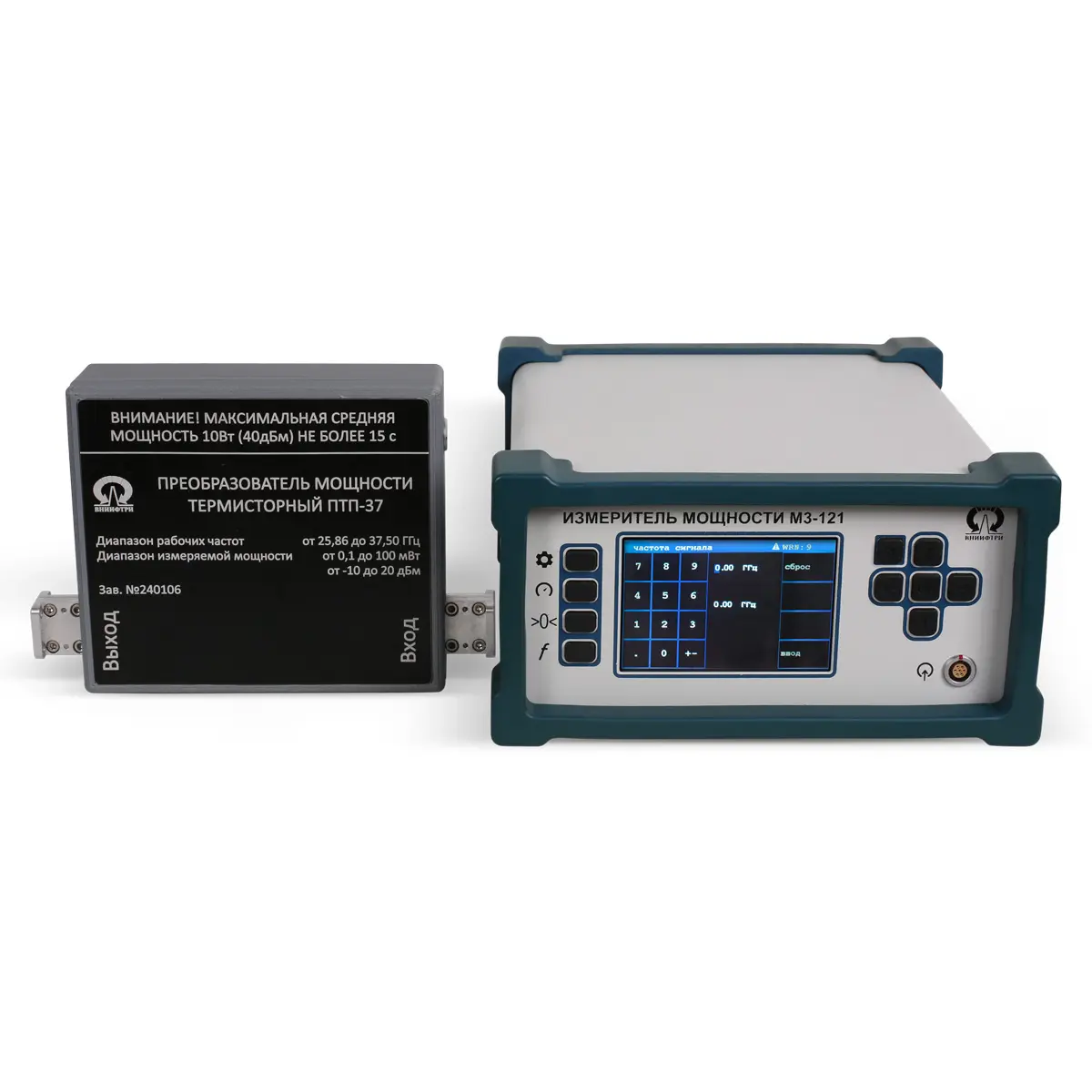

Предназначен для градуировки и поверки волноводных ваттметров, а также для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности в диапазоне частот от 25,86 до 37,5 ГГц.

Принцип действия ваттметра основан на методе замещения мощности СВЧ мощностью постоянного тока. Часть мощности СВЧ, поступающей на вход преобразователя, поглощается чувствительным элементом с последующим преобразованием в тепловую энергию. Изменение сопротивления термочувствительного элемента приводит к изменению мощности постоянного тока, подаваемого на чувствительный элемент, с последующим отображением количества измененной мощности постоянного тока на экран.

Применение ваттметров серии М1-37/2:

для градуировки и поверки ваттметров М3-52, М3-53, М3-91, М3-91, М5-44, М5-45;
для измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов в нагрузку мощности СВЧ в волноводных трактах с повышенной точностью в диапазоне частот от 16,7 до 37,5 ГГц.

Дополнительные опции к ваттметру М1-37/2:

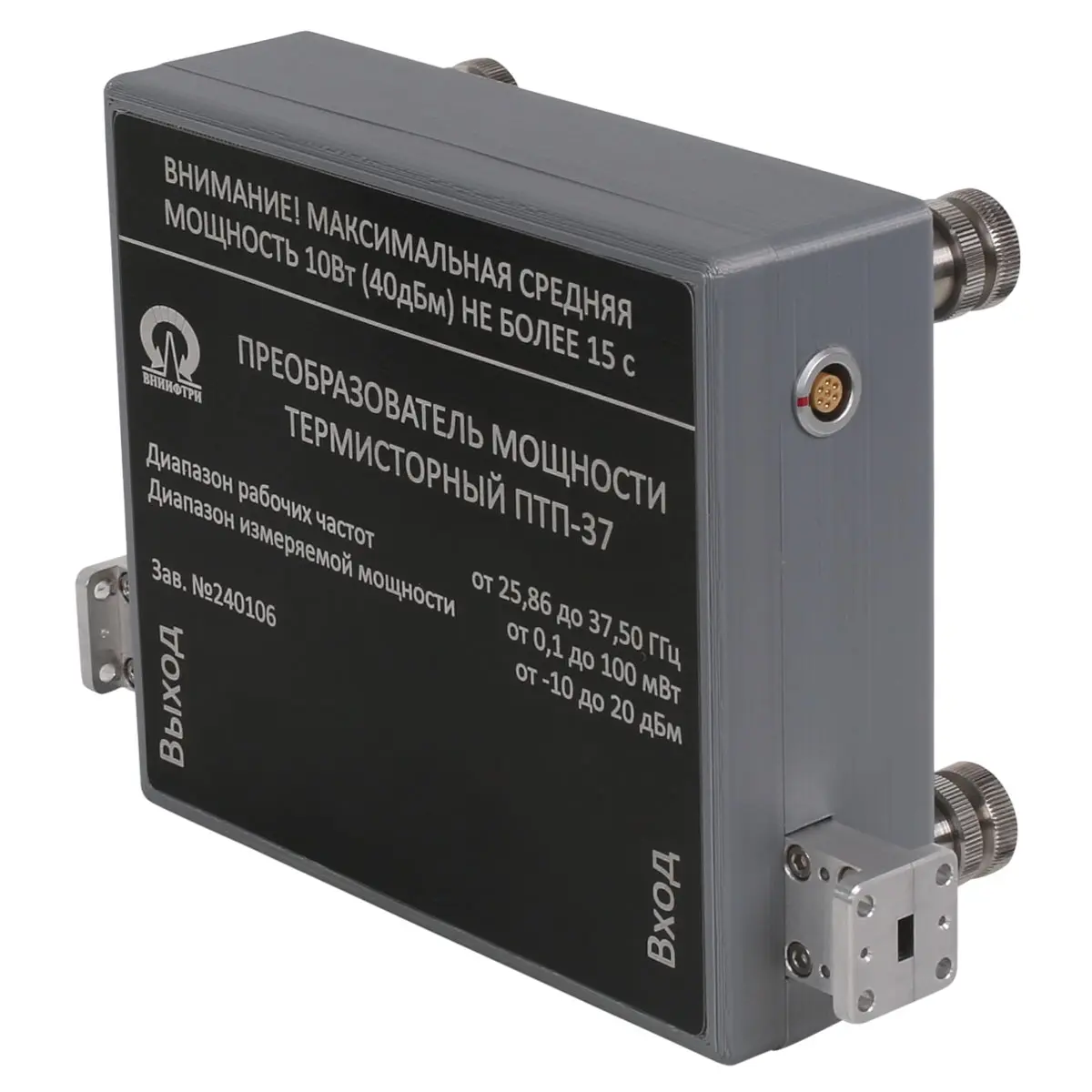

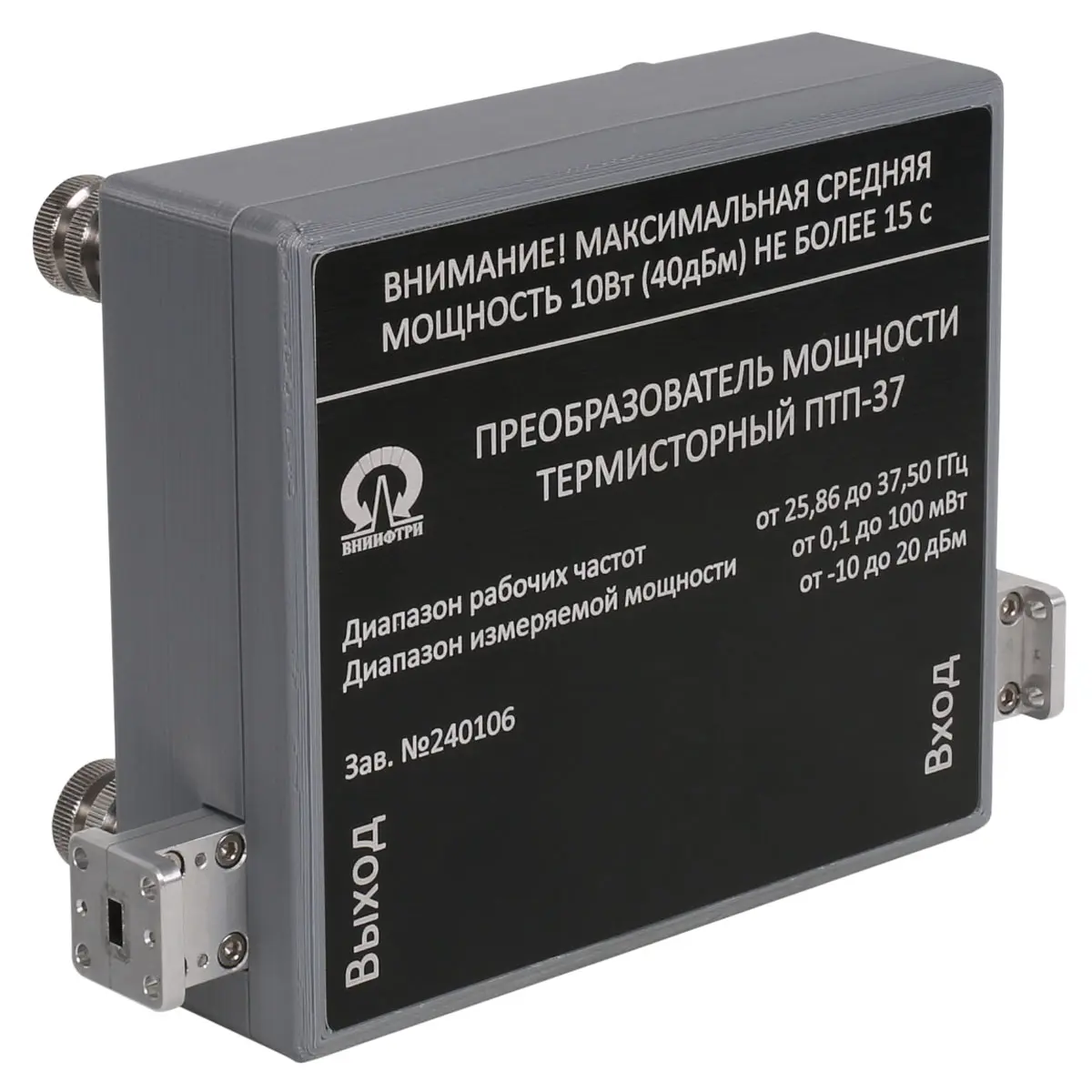

коаксиальный вход для ПТП-37 (в комплект поставки входит КВП 7,2x3,4 – РС 2.4 (m);*
волноводный аттенюатор для расширения динамического диапазона измеряемой мощности до 3 000 Вт;
волноводный направленный ответвитель для расширения динамического диапазона измеряемой мощности: 3 дБ, 6 дБ, 10 дБ, 20 дБ, 30 дБ.

* Калибровка ваттметра производится по коаксиальному входу.
** Для заказа дополнительных опций, пожалуйста, укажите требуемый набор в блоке Комментарии вашего заказа.

Особенности измерителя мощности термисторного М1-37/2:

функция учёта температурного дрейфа термисторных преобразователей из комплекта поставки;
удалённый доступ по интерфейсу USB 2.0;
высокая скорость измерений;
рабочий эталон 1-го разряда;
облегченная конструкция.

Купить ваттметр волноводный ВНИИФТРИ М1-37/2, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
