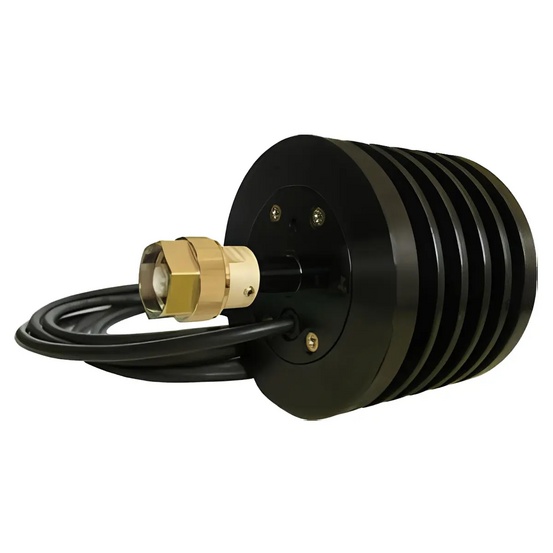

Ваттметр поглощаемой мощности PLNR-18/3

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон:

Коэффициент стоячей волны по напряжению (КСВН) 0,02 - 12,00 ГГц (свыше 12,00 - 17,85):

Диапазон измеряемой мощности:

Габариты, мм:

Диапазон измерения мощности верхний предел:

Время нарастания, Видеополоса:

Вес, кг:

Диапазон измерений мощности: 1·10 -2 — 1·10 1 Вт

Диапазон измерения мощности нижний предел:

Абсолютная погрешность (дБ):

Размеры:

: от +15 до +25 °С

от 0 до 3,0 ГГц включ.: 1,15

Диапазон частот - верхний предел:

Относительная погрешность (дБ):

св. 3 до 12 ГГц включ.: 1,3

Диапазон частот - нижний предел:

Время прогрева, мин:

св. 12 до 18 ГГц включ.: 1,4

Тип датчика: для ЭМС:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

от 0 до 12 ГГц: ± 4%

Дистанционное управления на большом расстоянии:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Разрешение:

Частота дискретизации:

от 12 до 18 ГГц: ± 6

Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU:

Время установления показаний ваттметра:

Тип соединителя входного разъема: N-тип, тип III (вилка)

Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов:

: от 30 до 80%

от 0,01 до 0,10 ГГц включ.:

Уровень собственных шумов (N):

: 0 — 1,8·10 10 Гц

св. 0,10 до 12,0 ГГц включ.:

Сечение волноводного фланца (в соответствии с ГОСТ 13317-89):

: 1 кг

Диапазон частот, ГГц:

Относительная влажность воздуха при температура 25°С:

Длина: 110 мм

Диапазон измерения мощности, Вт:

Уровень повреждения максимальная средняя мощность:

Габаритные размеры, мм:

Предельное значение погрешности:

Ослабление входного ВЧ-сигнала:

Поддиапазоны измерений мощности для различных типов ППК:

Поддиапазоны измерения:

Диаметр: 80 мм

Коэффициент стоячей волны по напряжению (КСВН) 0 - 3,00 ( свыше 3,00 - 12,00, свыше 12,00 - 17,85):

Полоса разрешения (RBW)1)):

КСВН входа, в диапазоне частот, не более:
Диапазон рабочих частот	0 — 1,8·10¹⁰ Гц
Диапазон измерений мощности	1·10^-2 — 1·10¹ Вт
от 0 до 3,0 ГГц включ.	1,15
св. 3 до 12 ГГц включ.	1,3
св. 12 до 18 ГГц включ.	1,4
Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот
от 0 до 12 ГГц	± 4%
от 12 до 18 ГГц	± 6
Тип соединителя входного разъема	N-тип, тип III (вилка)
Температура окружающей среды	от +15 до +25 °С
Относительная влажность воздуха	от 30 до 80%
Длина	110 мм
Диаметр	80 мм
Масса	1 кг

Описание

Ваттметр поглощаемой мощности PLNR-18/3 представляет собой измеритель утвержденного типа, который может использоваться в лабораторных и промышленных условиях в ходе проверки характеристик передатчиков, трансляторов, генераторов, магнетронов и прочего СВЧ оборудования, для исследования параметров четырехполюсников, а при подключении калиброванных антенных устройств – для определения уровня РЧ излучений в выбранных зонах. С целью снижения стоимости измерительный инструмент выполнен без внешнего блока управления и индикации. Его функции может выполнять любой ПК, в том числе портативный, работающий под управлением ОС Windows, для чего в комплект поставки включено ПО PowerViewer и соответствующие драйвера.

Принцип действия

Реализуя калориметрический метод измерений, радиоизмерительный прибор предварительно преобразует мощность подаваемых сигналов в энергию нагрева. Её уровень определяется с помощью батареи термопар по эффекту Зеебека. Термо-ЭДС, считываемая с первичного преобразователя, величина которой пропорциональна мощностным показателям, усиливается встроенным усилителем постоянного тока и переводится в цифровую форму с помощью внутреннего АЦП. Благодаря отсутствию дополнительных преобразований с задействованием внешнего устройства обеспечивается высокая точность результатов.

Универсальность и многофункциональность

Регистрируя усредненный показатель мощности СВЧ сигналов, прибор может работать с синусоидальными и импульсными сигналами, в том числе модулированными, с рабочей частотой от 0 Гц до 18 ГГц. Наличие трансформаторной развязки в цепях питания минимизирует влияние наводок и повышает эксплуатационную безопасность.

Компактное исполнение, с питанием измерителя от ПК, через используемый для передачи данных USB-порт, обеспечивает высокую мобильность прибора. Ваттметр поглощаемой мощности PLNR-18/3 подходит для контроля характеристик стационарных объектов, в том числе в местах, где отсутствует возможность подключения к бытовой сети переменного тока.

Функциональные и конструкционные особенности

Корпус изделия с внешней стороны оребрён для эффективного теплоотвода, за счет чего обеспечивая лучшее рассеяние подаваемой мощности. Благодаря этому измерительный диапазон устройства увеличен на порядки, по сравнению с моделями PLNR-18/1 и PLNR-18/2, что позволяет выполнять измерения от 0,01 до 10 Вт. При необходимости контроля параметров более мощных сигналов предусмотрена возможность задействования фиксированных аттенюаторов линейки Д2 от данного производителя либо продукции других брендов с аналогичной функциональностью, с коннекторами N-типа.

Купить ваттметр поглощаемой мощности PLNR-18/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
