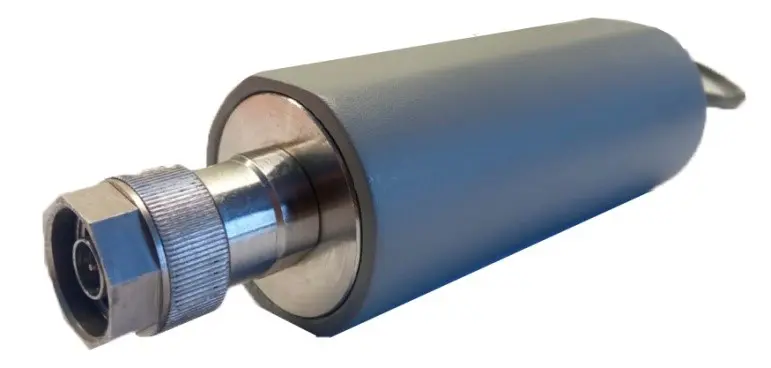

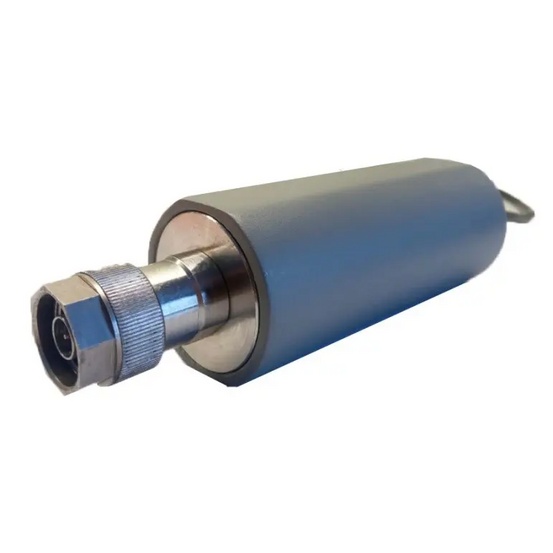

Ваттметр поглощаемой мощности PLNR-18/2

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон:

Коэффициент стоячей волны по напряжению (КСВН) 0,02 - 12,00 ГГц (свыше 12,00 - 17,85):

Диапазон измеряемой мощности:

Габариты, мм:

Диапазон измерения мощности верхний предел:

Время нарастания, Видеополоса:

Вес, кг:

Диапазон измерений мощности: 1·10 -4 — 1·10 1 Вт

Диапазон измерения мощности нижний предел:

Абсолютная погрешность (дБ):

Размеры:

: от +15 до +25 °С

от 0 до 3,0 ГГц включ.: 1,15

Диапазон частот - верхний предел:

Относительная погрешность (дБ):

св. 3 до 12 ГГц включ.: 1,3

Диапазон частот - нижний предел:

Время прогрева, мин:

св. 12 до 18 ГГц включ.: 1,4

Тип датчика: для ЭМС:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

от 0 до 12 ГГц: ± 4%

Дистанционное управления на большом расстоянии:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Разрешение:

Частота дискретизации:

от 12 до 18 ГГц: ± 6

Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU:

Время установления показаний ваттметра:

Тип соединителя входного разъема: N-тип, тип III (вилка)

Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов:

: от 30 до 80%

от 0,01 до 0,10 ГГц включ.:

Уровень собственных шумов (N):

: 0 — 1,8·10 9 Гц

св. 0,10 до 12,0 ГГц включ.:

Сечение волноводного фланца (в соответствии с ГОСТ 13317-89):

: 0,3 кг

Диапазон частот, ГГц:

Относительная влажность воздуха при температура 25°С:

Длина: 140 мм

Диапазон измерения мощности, Вт:

Уровень повреждения максимальная средняя мощность:

Габаритные размеры, мм:

Предельное значение погрешности:

Ослабление входного ВЧ-сигнала:

Поддиапазоны измерений мощности для различных типов ППК:

Поддиапазоны измерения:

Диаметр: 45 мм

Коэффициент стоячей волны по напряжению (КСВН) 0 - 3,00 ( свыше 3,00 - 12,00, свыше 12,00 - 17,85):

Полоса разрешения (RBW)1)):

КСВН входа, в диапазоне частот, не более:
Диапазон рабочих частот	0 — 1,8·10⁹ Гц
Диапазон измерений мощности	1·10^-4 — 1·10¹ Вт
от 0 до 3,0 ГГц включ.	1,15
св. 3 до 12 ГГц включ.	1,3
св. 12 до 18 ГГц включ.	1,4
Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот
от 0 до 12 ГГц	± 4%
от 12 до 18 ГГц	± 6
Тип соединителя входного разъема	N-тип, тип III (вилка)
Температура окружающей среды	от +15 до +25 °С
Относительная влажность воздуха	от 30 до 80%
Длина	140 мм
Диаметр	45 мм
Масса	0,3 кг

Описание

Ваттметр поглощаемой мощности PLNR-18/2 предназначен для определения параметров источников СВЧ сигналов, с рабочей частотой до 18 ГГц. Он может использоваться для контроля характеристик коммуникационного, вещательного и радиопередающего оборудования, а при задействовании калиброванных антенн позволяет определять уровень радиоизлучений в выбранных зонах, например, при тестировании на ЭМС. Изделие не снабжено физическими органами регулировки и индикации, работая под управлением внешнего ПК, который не входит в комплект поставки.

Принцип действия

Представляя собой прибор точного класса, реализующий калориметрический метод измерений, ваттметр PLNR-18/2 преобразует мощность подаваемого сигнала в тепловую энергию с помощью встроенной согласованной волноводной нагрузки. Степень ее нагрева определяется внутренней батареей термопар, выполняющей функции калибруемого чувствительного элемента. Такая система позволяет работать как с синусоидальными, так и с модулированными сигналами, обеспечивая универсальность прибора.

Показания с термодатчика считываются встроенным АЦП, содержащим внутренний усилитель постоянного тока с изменяемым, в зависимости от уровня сигнала, коэффициентом усиления, и преобразуются в цифровой вид. После чего данные передаются на ПК, который реализует функции управления, настройки, ввода поправочных коэффициентов и отображения результатов в среде приложения PowerViewer. Для калибровки измерительного контура служит внутренний источник постоянного тока, благодаря чему нет необходимости задействовать внешние калибровочные средства.

Особенности

Выполненный в таком же корпусе, как и модель 18/1, в виде портативной приставки к компьютеру, радиоизмерительный прибор характеризуется расширенным пределами рабочих частот за счет уменьшения нижнего показателя, позволяя работать с сигналами от 0 Гц, а также более высоким диапазоном измеряемых мощностей – от 0,1 мВт до 1.0 Вт.
Обмен данными между измерителем и ПК производится через интерфейс USB-A, который также обеспечивает питание измерителя, исключая необходимость использования отдельного дополнительного источника энергии; для безопасности применена трансформаторная развязка сигнала.
Для подключения к объекту контроля служит вилочный N-коннектор типа III, жестко закрепленный на корпусе прибора, что позволяет обходиться без переходников и промежуточных соединителей, являющихся источниками неопределенности и дополнительной погрешности.
