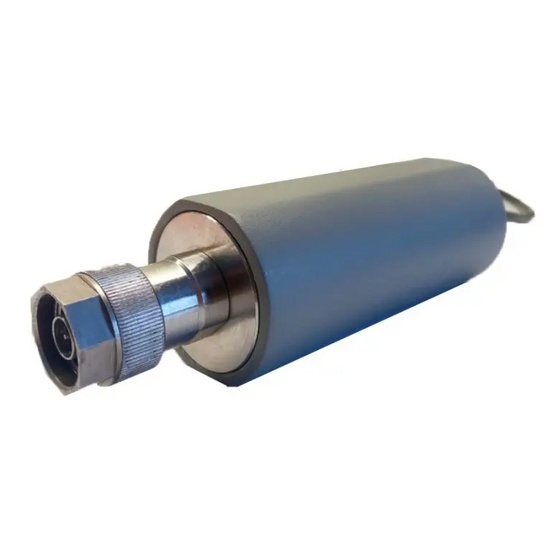

Ваттметр поглощаемой мощности PLNR-18/1

Наличие по запросу

Цена по запросу

Оформить заказ

Частота дискретизации:

от 12 до 18 ГГц: ± 6

Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU:

Время установления показаний ваттметра:

Тип соединителя входного разъема: N-тип, тип III (вилка)

Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов:

от 0,01 до 0,10 ГГц включ.:

Уровень собственных шумов (N):

: от 30 до 80%

св. 0,10 до 12,0 ГГц включ.:

Сечение волноводного фланца (в соответствии с ГОСТ 13317-89):

: 1,0·10 7 — 1,8·10 ГГц 10 Гц

Диапазон частот, ГГц:

Относительная влажность воздуха при температура 25°С:

: 0,3 кг

Длина: 140 мм

Диапазон измерения мощности, Вт:

Уровень повреждения максимальная средняя мощность:

Габаритные размеры, мм:

Предельное значение погрешности:

Ослабление входного ВЧ-сигнала:

Поддиапазоны измерений мощности для различных типов ППК:

Поддиапазоны измерения:

Диаметр: 45 мм

Коэффициент стоячей волны по напряжению (КСВН) 0 - 3,00 ( свыше 3,00 - 12,00, свыше 12,00 - 17,85):

Полоса разрешения (RBW)1)):

Частотный диапазон:

Коэффициент стоячей волны по напряжению (КСВН) 0,02 - 12,00 ГГц (свыше 12,00 - 17,85):

Диапазон измеряемой мощности:

Габариты, мм:

Диапазон измерения мощности верхний предел:

Время нарастания, Видеополоса:

Вес, кг:

Диапазон измерений мощности: 1·10 -7 — 1·10 -2 Вт

Диапазон измерения мощности нижний предел:

Абсолютная погрешность (дБ):

Размеры:

Диапазон частот - верхний предел:

Относительная погрешность (дБ):

: от +15 до +25 °С

Диапазон частот - нижний предел:

Время прогрева, мин:

св. 12 до 18 ГГц включ.: 1,4

Тип датчика: для ЭМС:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

от 0 до 12 ГГц: ± 4%

Дистанционное управления на большом расстоянии:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Разрешение:

КСВН входа, в диапазоне частот, не более:
Диапазон рабочих частот	1,0·10⁷ — 1,8·10 ГГц¹⁰ Гц
Диапазон измерений мощности	1·10^-7 — 1·10^-2 Вт
от 0,01 до 0,10 ГГц включ.	1,4
св. 0,10 до 12,0 ГГц включ.	1,3
св. 12 до 18 ГГц включ.	1,4
Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот
от 0 до 12 ГГц	± 4%
от 12 до 18 ГГц	± 6
Тип соединителя входного разъема	N-тип, тип III (вилка)
Температура окружающей среды	от +15 до +25 °С
Относительная влажность воздуха	от 30 до 80%
Длина	140 мм
Диаметр	45 мм
Масса	0,3 кг

Описание

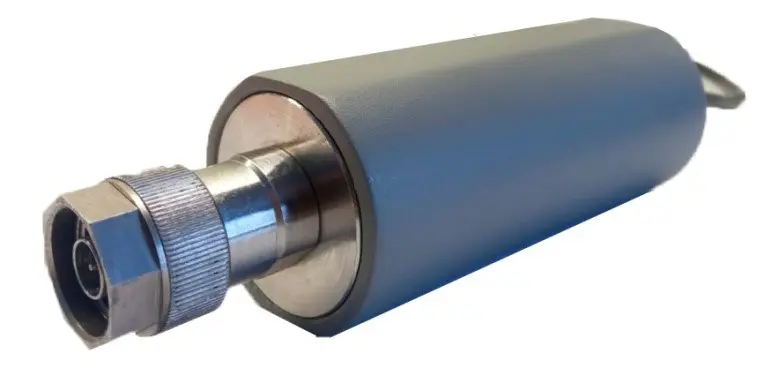

Ваттметр поглощаемой мощности PLNR-18/1 позволяет контролировать мощностные характеристики синусоидальных и импульсно-модулированных сигналов СВЧ диапазона. Как средство измерений утвержденного типа, прибор может использоваться для проверки соответствия параметров коммуникационных и вещательных систем, средства связи и их компонентов, а также для решения задач разработки и отладки таких объектов.

Функциональные возможности

Радиоизмерительный прибор, рабочий диапазон которого перекрывает полосу частот от 10 МГц до 18 ГГц, может применяться для исследования характеристик целевых объектов 4-полюсного типа, с определением параметров затухания или коэффициента передачи. Также он подходит для проверки выходной мощности СВЧ источников: генераторов, ЛБВ, магнетронов и т.п., контроля уровня излучения с помощью калиброванных принимающих антенн и т.д. По сравнению с другими модификация линейки PLNR-18, данная модель характеризуется наилучшим быстродействием, обладая наименьшим временем установления показаний. Ваттметр позволяет определять величину средней мощности в пределах от 0,0001 до 10 мВт. Для расширения измерительного диапазона прибора могут использоваться фиксированные аттенюаторы серии Д2 от компании ПРАНАР либо аттестованные устройства аналогичного назначения других производителей, снабженные N-соединителем типа III.

Конструкционное исполнение

Выполненный без внешних органов индикации и регулировки, ваттметр поглощаемой мощности PLNR-18/1 управляется через интерфейс USB Тип A с помощью ПК в среде ПО PowerViewer. Принцип действия измерителя состоит в преобразовании подаваемого на него переменного напряжения в тепловую энергию с помощью внутреннего калометрического модуля. Степень нагрева, пропорциональная подаваемой мощности, определяется с помощью плёночных полупроводниковых термопар, работающих на основе принципа Зеебека. Встроенный АЦП преобразует данные в цифровую форму и передает на компьютер.

Преимущества

Моноблочная конструкция без отдельного источника питания позволяет использовать ваттметр для контроля характеристик стационарного оборудования.
Небольшие размеры и вес дают возможность непосредственно подключать прибор к выходу объекта контроля, что повышает точность и достоверность результатов за счет исключения из измерительной цепи дополнительных соединителей и переходников, вносящих неопределенность в показания.
Предварительная калибровка измерителя перед выполнением замеров, с обнулением и вводом частотных коэффициентов для корректировки показаний, обеспечивает высокую точность получаемых данных.

Купить ваттметр поглощаемой мощности PLNR-18/1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
