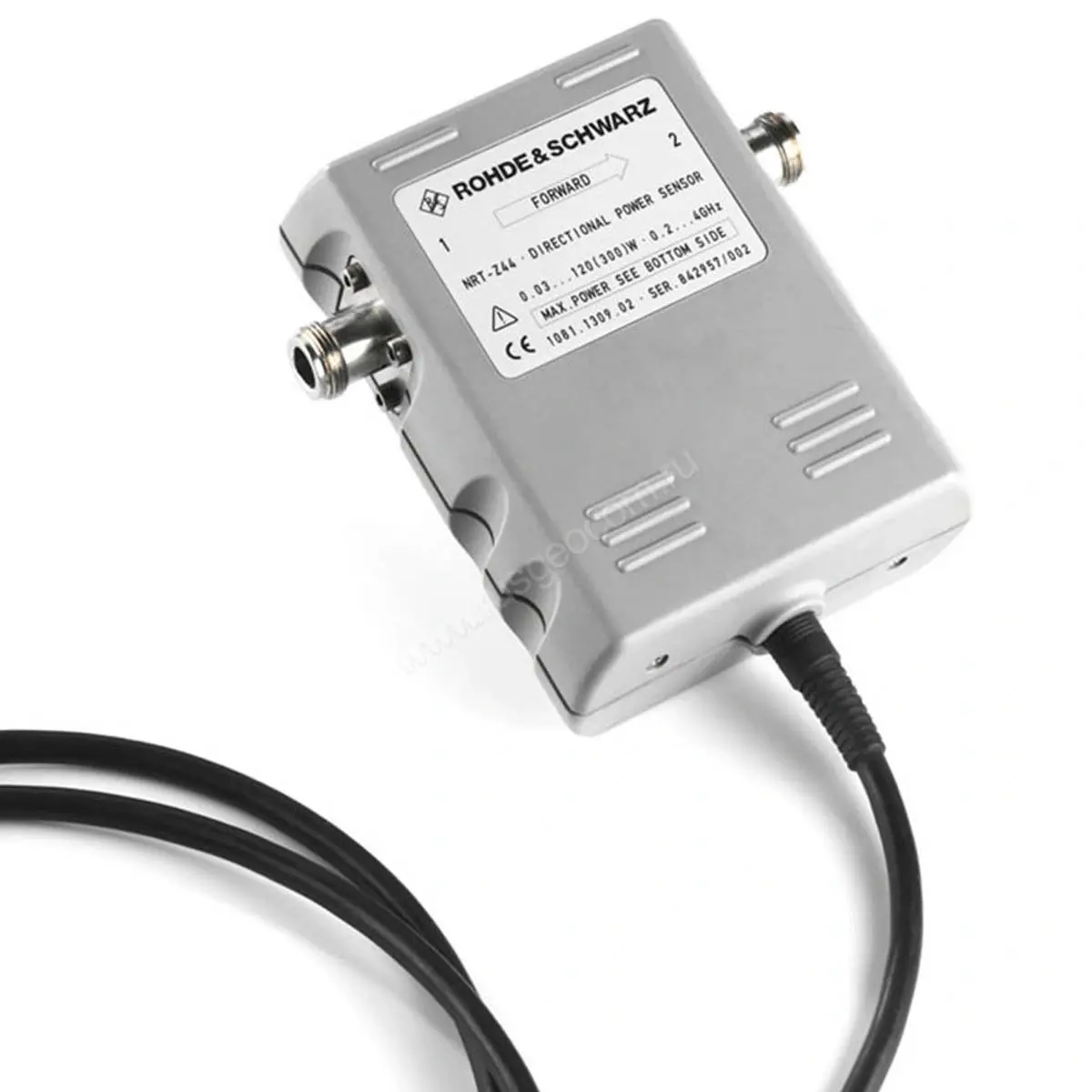

Направленный датчик мощности Rohde Schwarz NRT-Z44

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон:

Диапазон измеряемой мощности:

Габариты, мм:

Диапазон измерения мощности верхний предел: до 120 Вт

Время нарастания, Видеополоса:

Вес, кг:

Диапазон измерения мощности нижний предел: от 0,003 Вт

Абсолютная погрешность (дБ):

Диапазон частот - верхний предел: до 4 ГГц

Относительная погрешность (дБ):

Диапазон частот - нижний предел: от 200 МГц

Время прогрева, мин:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Частота дискретизации:

Время установления показаний ваттметра:

Уровень повреждения максимальная средняя мощность:

Габаритные размеры, мм:

Ослабление входного ВЧ-сигнала:

Поддиапазоны измерения:

Полоса разрешения (RBW)1)):

Диапазон измерения мощности верхний предел	до 120 Вт
Диапазон измерения мощности нижний предел	от 0,003 Вт
Диапазон частот - верхний предел	до 4 ГГц
Диапазон частот - нижний предел	от 200 МГц

Описание

Измерители мощности СВЧ и коэффициента стоячей волны NRT (далее - измерители) предназначены для измерения средней и пиковой мощности непрерывных и модулированных СВЧ колебаний, коэффициента стоячей волны в коаксиальных трактах.

Измеритель состоит из преобразователя первичного измерительного проходного типа (далее - преобразователь) и индикаторного блока. Преобразователи NRT-Z14, NRT-Z43, NRT-Z44, NAP-Z7 предназначены для работы в разных диапазонах частот и мощностей. Преобразователь представляет собой двунаправленный ответвитель в коаксиальной линии с волновым сопротивлением 50 Ом. К обоим плечам ответвителя подключены выпрямляющие полупроводниковые диоды. Один из них предназначен для измерения проходящей к нагрузке мощности, другой для измерения отраженной от нагрузки мощности. Такое включение обеспечивает одновременное измерение мощности проходящей на нагрузку и её КСВН. В качестве индикаторного блока при проведении измерений используется индикаторные (измерительные) блоки серии NRT.

Встроенное программное обеспечение управляет режимами работы и настройками измерителя. Выполняемые функции ПО: считывание из памяти преобразователя индивидуальных характеристик, вывод значений измеряемых величин на экран, определение команд пользователя путем опроса клавиатуры, управление настройками прибора в соответствии с полученными командами. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010.
