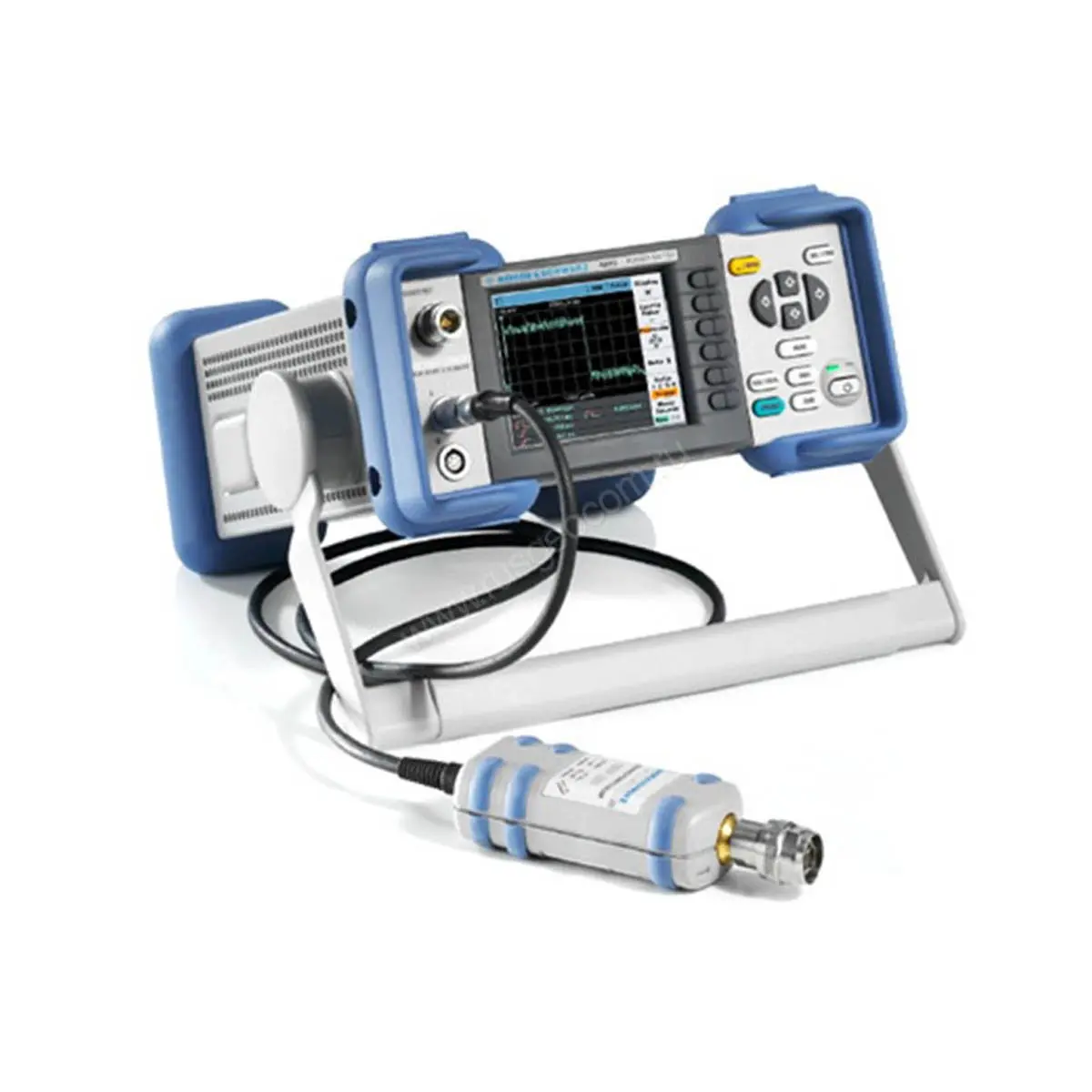

Измеритель мощности ВЧ Rohde Schwarz NRP-B7

Наличие по запросу

Цена по запросу

Оформить заказ

Габаритные размеры, мм:

Ослабление входного ВЧ-сигнала:

Поддиапазоны измерения:

Полоса разрешения (RBW)1)):

Частотный диапазон:

Диапазон измеряемой мощности:

Габариты, мм:

Время нарастания, Видеополоса:

Вес, кг:

Абсолютная погрешность (дБ):

Диапазон частот - верхний предел: до 50 МГц

Относительная погрешность (дБ):

Диапазон частот - нижний предел: от 0

Время прогрева, мин:

Тип датчика: для ЭМС:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

Разрешение:

Дистанционное управления на большом расстоянии:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Время установления показаний ваттметра:

Частота дискретизации:

Коэффициент стоячей волны по напряжению входа первичного преобразователя КстU:

: Портативный

Пределы допускаемой относительной погрешности измерений средней мощности непрерывных синусоидальных сигналов:

Диапазон измерения мощности: 1 мВт

Уровень собственных шумов (N):

Сечение волноводного фланца (в соответствии с ГОСТ 13317-89):

Относительная влажность воздуха при температура 25°С:

Уровень повреждения максимальная средняя мощность:

Диапазон измерения мощности	1 мВт
Диапазон частот - верхний предел	до 50 МГц
Диапазон частот - нижний предел	от 0
Тип	Портативный

Описание

Измеритель мощности ВЧ Rohde Schwarz NRP-B7 представляет собой прецизионный источник тестового сигнала, который является опциональным аппаратным дополнением к универсальному базовому блоку R&S NRP2. С его помощью проверяются исправность, правильность функционирования и точность подключаемых датчиков мощности путем проведения контрольных измерений перед использованием по назначению. Это устройство дает возможность отказаться от отдельного генератора сигналов с регулируемым уровнем, что при выполнении выездных работ повышает мобильность персонала.

Преимущества

Простота подключения – коннектор типа N-FEMALE Power REF опции Rohde Schwarz NRP-B7, который используется для непосредственного подсоединения датчиков NRP-Z, подлежащих калибровке, выведен на переднюю панель измерителя мощности ВЧ.
Многофункциональность – в отличие от опции B2, генерирующий блок может выдавать не только синусоидальные, но и импульсные сигналы.
Компактность системы достигается за счет внутреннего размещения модуля генератора в корпусе базового блока NRP2.

Особенности

При установке данной опции базовый блок R&S NRP2 дооснащается модулем Power REF, который выполняет роль генерирующего устройства с фиксированными характеристиками. Rohde Schwarz NRP-B7 обеспечивает воспроизведение интегральной опорной мощности номиналом 1 мВт в виде синусоидального сигнала частотой 50 МГц с низким уровнем искажений. Наличие дополнительного импульсного режима дает возможность проверять широкополосные датчики мощности семейства NRP-Z8x, контролируя точность измерения импульсов, модулированных с частотой 10 кГц.

Настройка опционального генератора, активация функции калибровки и контроль результатов производится с использованием меню "Sensortest". Заводские настройки по умолчанию зависят от датчика и соответствуют значениям таблицы данных. Они применимы во всем диапазоне температур окружающей среды. В настройках предусмотрена возможность задания режима "With Pad" для тестирования датчиков с аттенюатором. Запуск проверки выполняется командой "Test at Power Ref". В ходе тестирования выполняется автоматическое считывание результатов измерений и сравнение их с номинальными значениями.

Просмотр результатов калибровки производится через вкладку "Report". При этом открывается диалоговое окно, отображающее результаты тестового измерения. Протокол испытаний показывает тип и серийный номер тестируемого датчика, а также подробные результаты испытаний.
