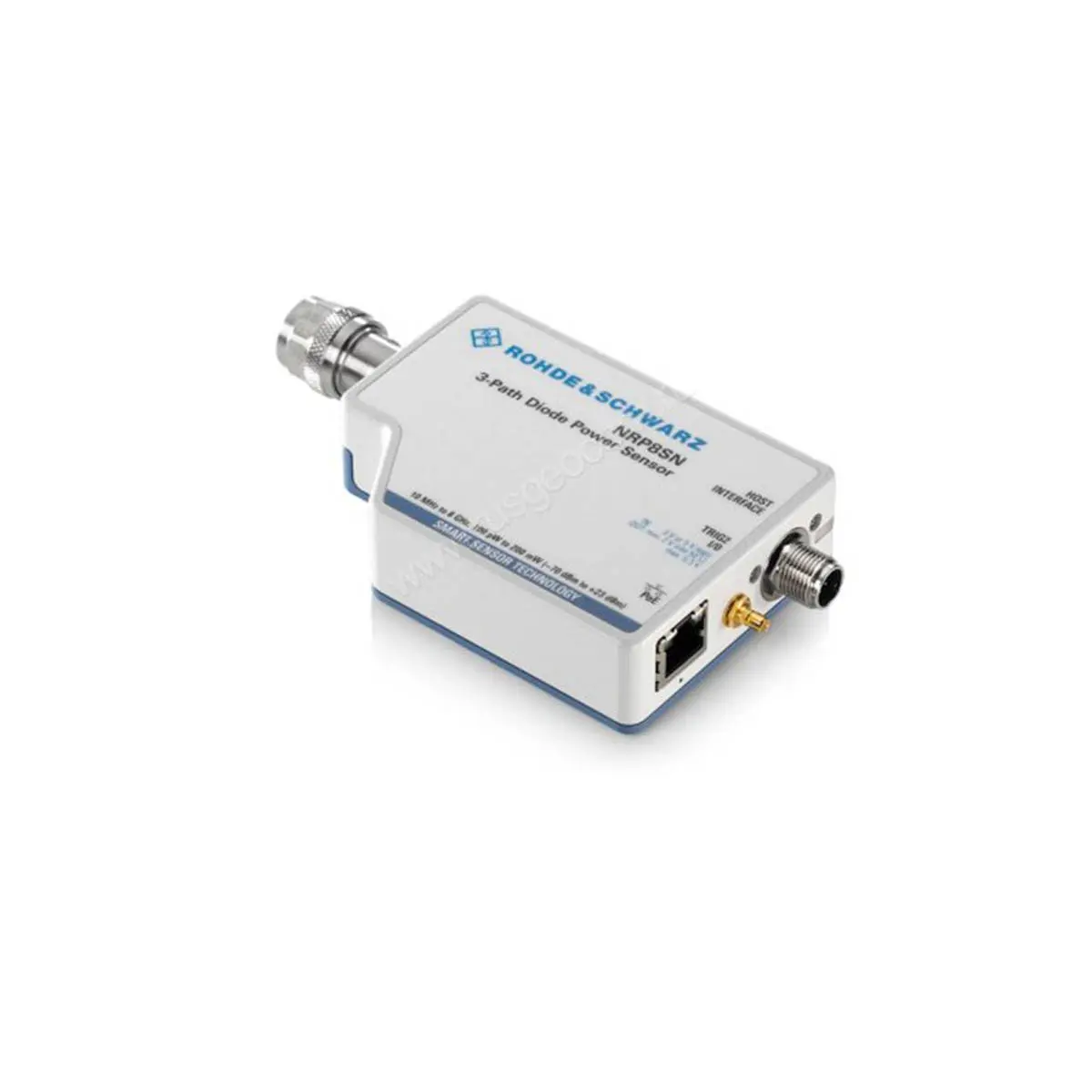

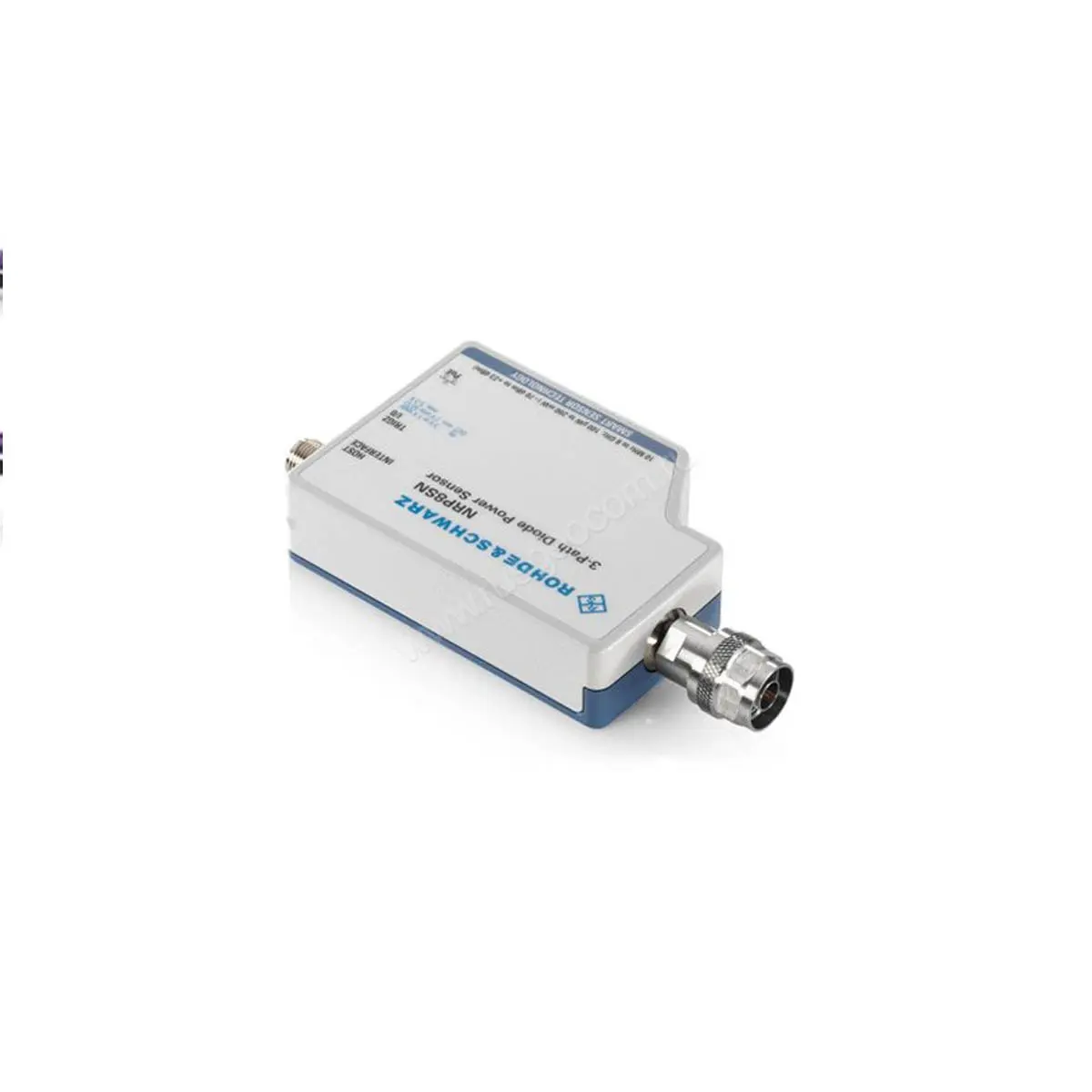

Датчик поглощаемой мощности Rohde Schwarz NRP8SN N

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон: >2.4 ГГц – 8.0 ГГц < 1.20

Диапазон измеряемой мощности: -70 дБм до +23 дБм (100 пВт – 200 мВт)

Габариты, мм:

Время нарастания, Видеополоса: < 5 мкс, > 100 кГц

Вес, кг:

Время прогрева, мин:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

: 3-канальные диодные универсальные

Время установления показаний ваттметра:

: N (m)

Габаритные размеры, мм:

Тип датчика	3-канальные диодные универсальные
Частотный диапазон	>2.4 ГГц – 8.0 ГГц < 1.20
Диапазон измеряемой мощности	-70 дБм до +23 дБм (100 пВт – 200 мВт)
Время нарастания, Видеополоса	< 5 мкс, > 100 кГц
Тип разъема	N (m)

Описание

Трехфазный датчик мощности R & S®NRP8SN N представляет собой автономный, полностью охарактеризованный инструмент.

Он может работать с базовым блоком R & S®NRP2, с ноутбуком / ПК через USB и с множеством инструментов Rohde & Schwarz (например, генераторами сигналов, анализаторами сигналов и спектра, сетевыми анализаторами).

Датчики мощности R & S®NRP8SN N дополнительно предлагают возможности LAN, позволяя дистанционное управление на больших расстояниях.

Назначение средства измерений

Ваттметры поглощаемой мощности СВЧ NRP8SN N предназначен для измерений мощности СВЧ непрерывных и модулированных колебаний в коаксиальном тракте.

Описание средства измерений

Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP8SN N мощность СВЧ поглощается нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон измерений мощности разбит на поддиапазоны, в каждом из которых диодный детектор используется в квадратичном режиме.

NRP8SN N предлагает возможности USB и могут дополнительно контролироваться через локальную сеть. Это делает портфель измерителей мощности R & S®NRP уникальным в отрасли.
