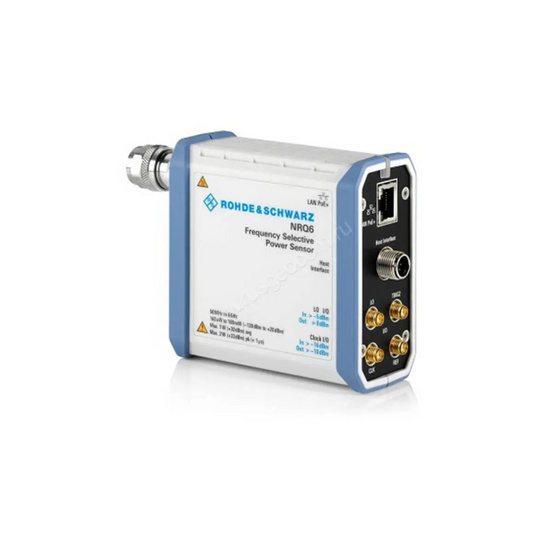

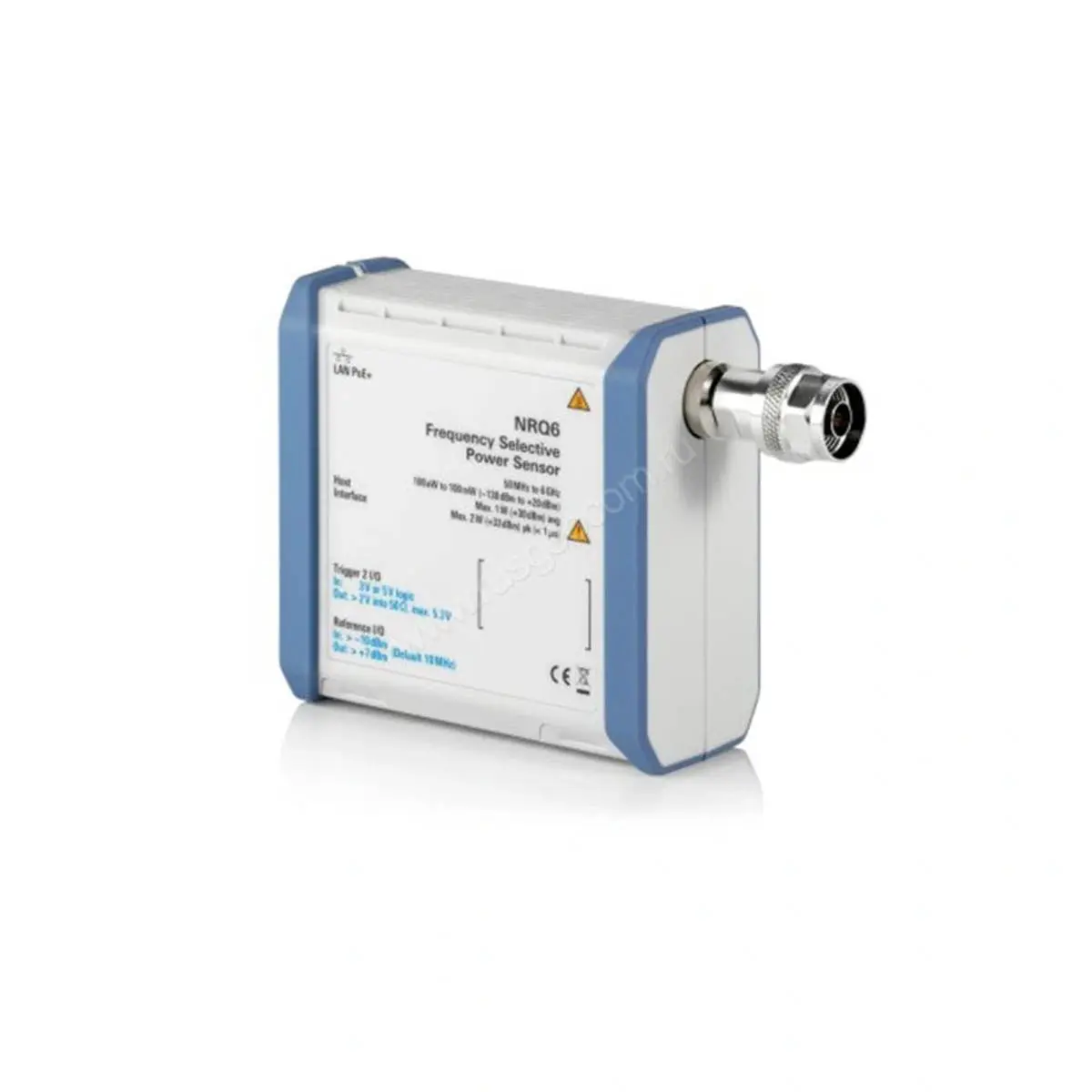

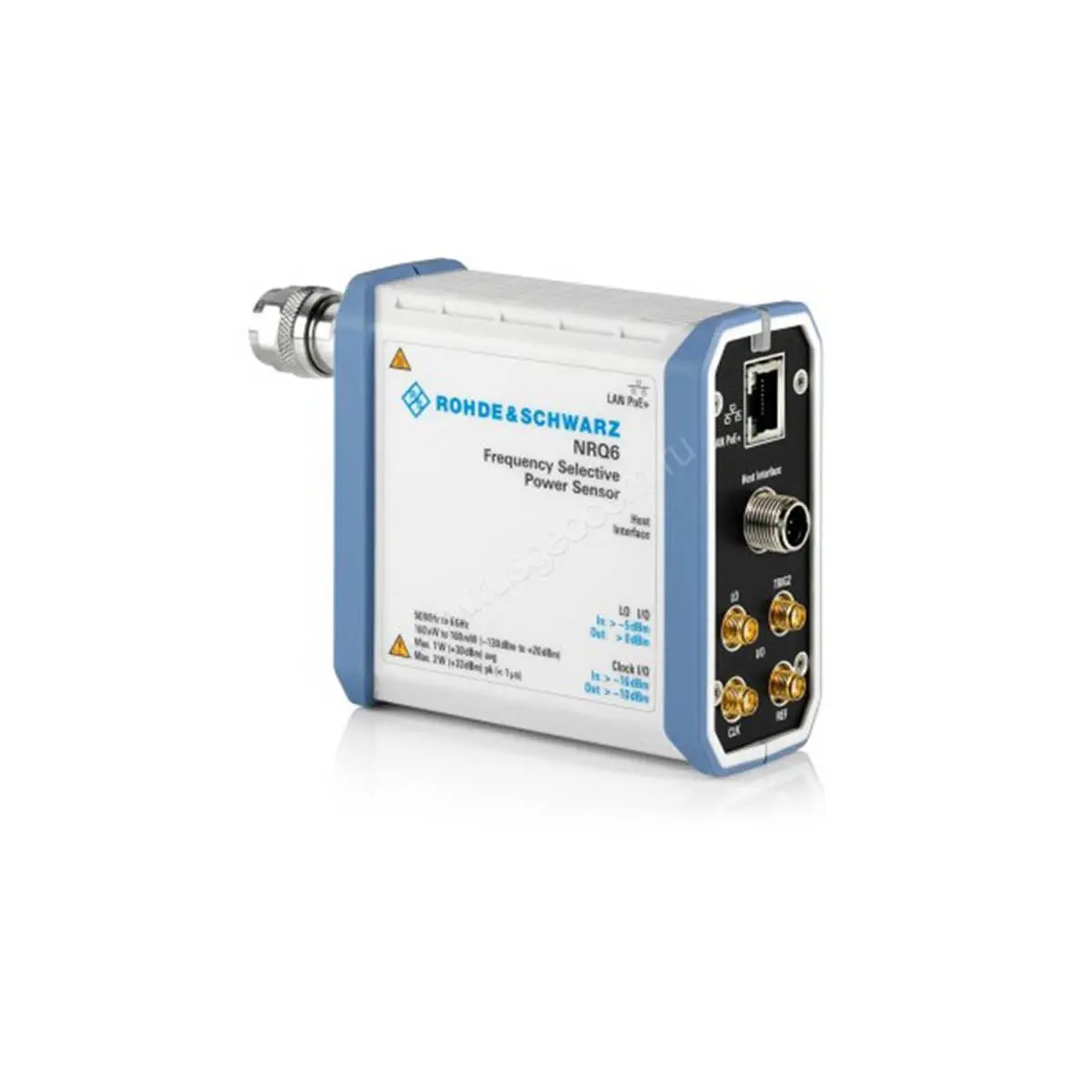

Частотно-избирательный датчик мощности Rohde Schwarz NRQ6

Наличие по запросу

Цена по запросу

Оформить заказ

Ослабление входного ВЧ-сигнала:

Габаритные размеры, мм:

Поддиапазоны измерения:

Полоса разрешения (RBW)1)):

Диапазон измеряемой мощности:

Частотный диапазон:

Время нарастания, Видеополоса:

Габариты, мм:

Диапазон измерения мощности верхний предел: до +20 дБмВт

Абсолютная погрешность (дБ):

Вес, кг:

Диапазон измерения мощности нижний предел: от -130 дБмВт

Диапазон частот - верхний предел: до 6 ГГц

Относительная погрешность (дБ):

Время прогрева, мин:

Рабочие условия применения: Температура окружающего воздуха, ºС Относительная влажность воздуха при плюс 20 °С, %, не более:

Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более:

Время установления показаний ваттметра:

Частота дискретизации:

Уровень повреждения максимальная средняя мощность:

Диапазон измерения мощности верхний предел	до +20 дБмВт
Диапазон измерения мощности нижний предел	от -130 дБмВт
Диапазон частот - верхний предел	до 6 ГГц
Уровень повреждения максимальная средняя мощность	1 Вт (+30 дБмВт) непрерывно
Ослабление входного ВЧ-сигнала	0 дБ, 30 дБ
Поддиапазоны измерения	от -130 дБмВт до -10 дБмВт
Полоса разрешения (RBW)1))	от 10 Гц до 40 МГц
Частота дискретизации	От 119 МГц до 121 МГц 2)

Описание

Частотно-избирательный датчик мощности Rohde Schwarz NRQ6 сочетает в себе преимущества измерительного приемника и традиционных тепловых датчиков, что позволяет контролировать параметры низкоуровневых сигналов, которые выходят за пределы диапазона классических измерителей мощности ВЧ.

Прибор можно использовать в качестве приставки к R&S NRX или самостоятельно, при подключении к компьютеру через LAN-порт, управление при этом реализовано в среде WEB-браузера. С опцией NRQ6-K3 устройство пригодно для фазокогерентных измерений.

Функциональные возможности

Основным отличием модели от датчиков теплового и диодного типа является реализация частотно-избирательного метода измерений, для чего применяется супергетеродинная схема. Преимуществом Rohde & Schwarz NRQ6, помимо большей чувствительности, является низкая подверженность воздействию нежелательных мощностных составляющих вне выбранной полосы частот. Прибор способен контролировать сигналы до –130 дБмВт в частотном диапазоне 50 МГц - 6 ГГц.

Основные измерительные режимы

Continuous Average – определение числового показателя мощности сигнала по результатам непрерывного усреднения в течение заданного времени.
Trace – режим трассировки с отображением динамики на графике.
ACLR – служит для количественного отслеживания мощности, переходящей в соседние каналы.
I/Q – захват измеренных сигналов в качестве данных для автономного анализа.

Особенности

При работе с ПК устройство получает энергию через интерфейс LAN PoE +, поэтому не нуждается в дополнительных кабельных соединителях. Поддержка фильтров разных типов позволяет гибко адаптировать датчик Rohde Schwarz NRQ6 под конкретные условия измерений. Встроенный трекер, используемый на частотах менее 10 МГц, обеспечивает коррекцию медленного дрейфа и постоянного смещения сигналов, величина которых на 20 дБ превышает минимальный уровень шума.

Функция проверки сигнала дает возможность отслеживать зависимость мощности от частоты и контролировать полосу пропускания подключенного фильтра, что позволяет обойтись без анализатора спектра. При задействовании автоматической настройки прибор самостоятельно распознает параметры сигнала на входе, регулируя частоту и ослабление с активацией фильтра наиболее подходящего типа, что упрощает работу и минимизируют время получения конечных результатов.
