Превосходное сочетание характеристик и удобства использования

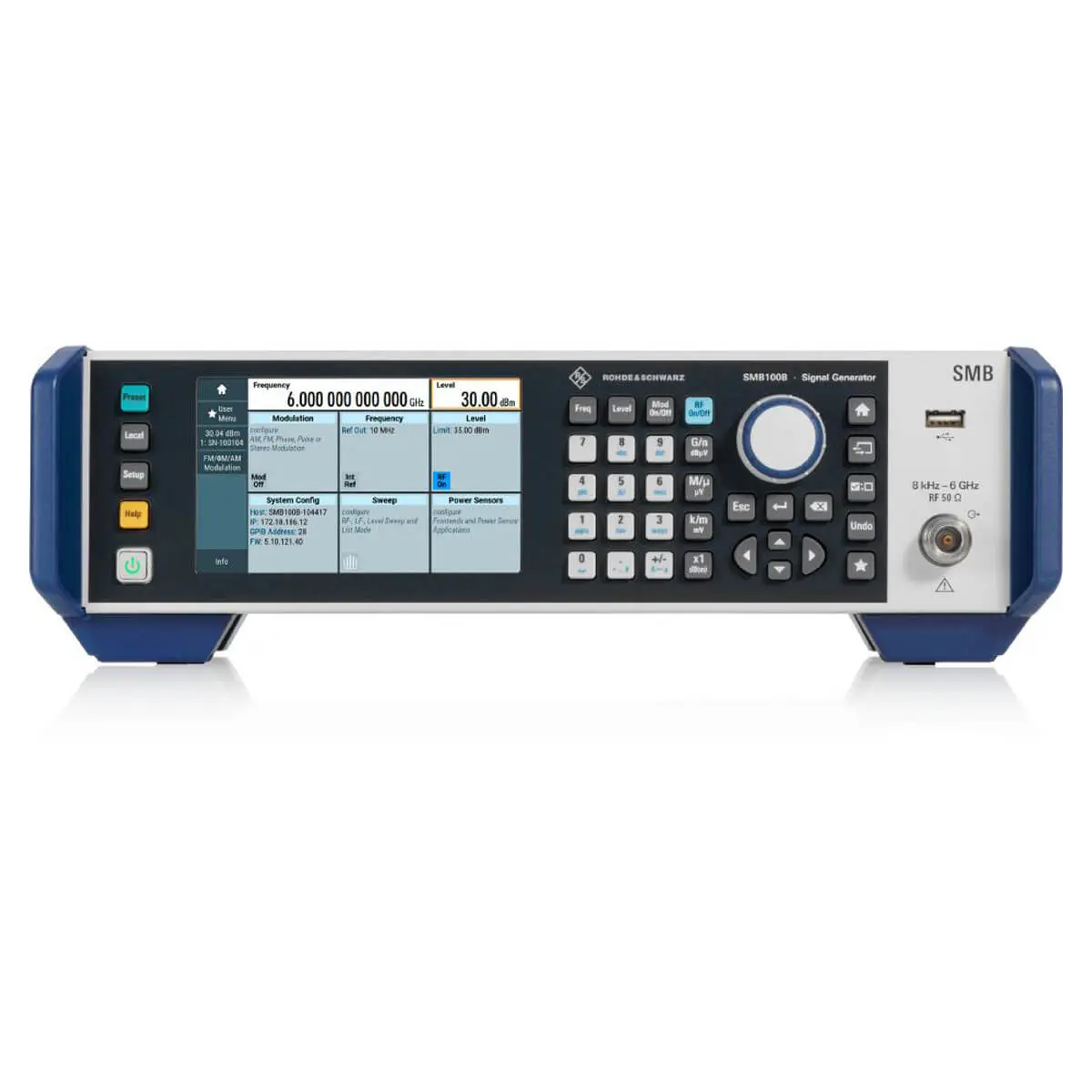

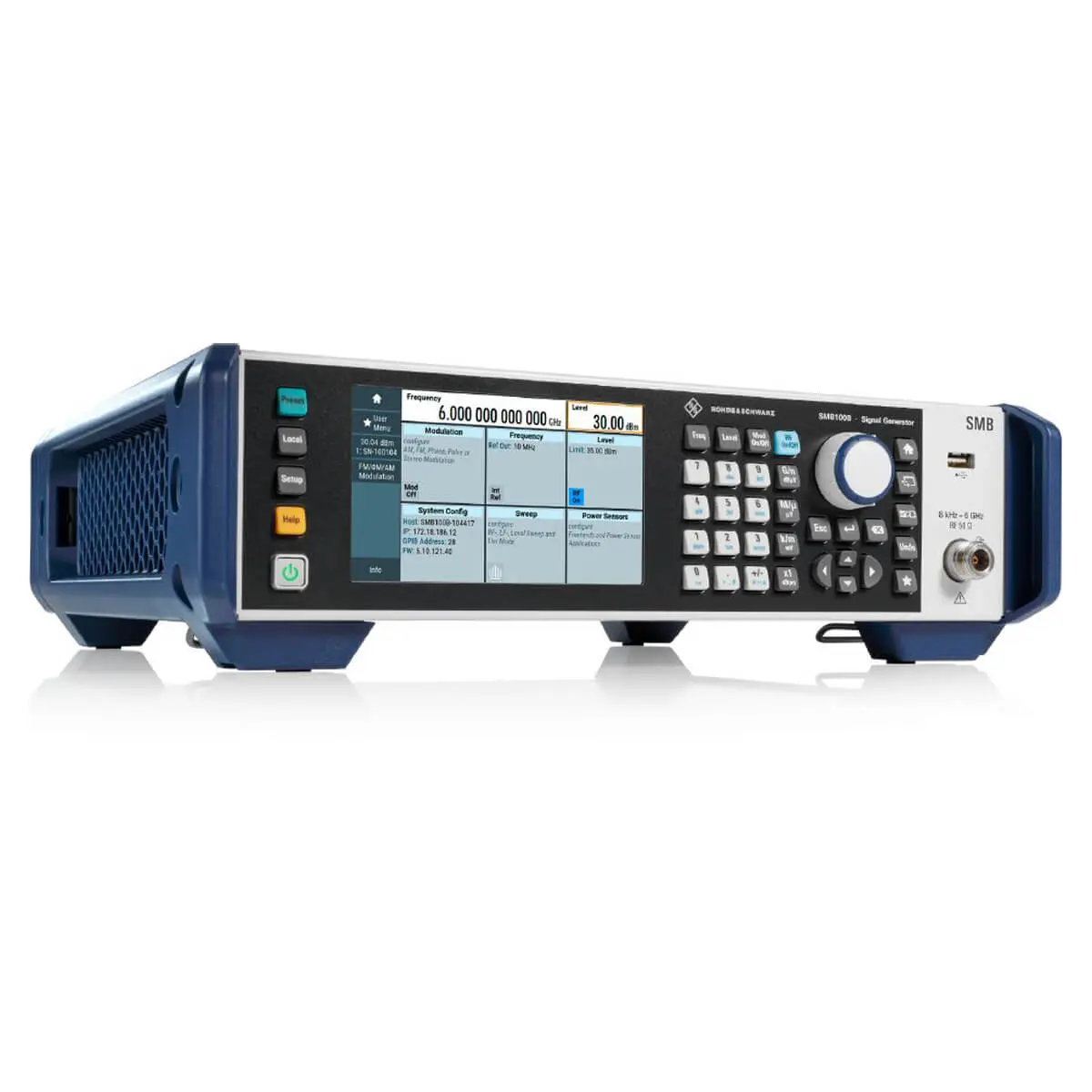

Генератор аналоговых сигналов R&S®SMB100B сочетает в себе эффективность и универсальность в компактной конструкции. В число основных характеристик прибора R&S®SMB100B входят превосходная спектральная чистота, очень высокая выходная мощность, широкий набор функций и предельная простота в обращении. Генератор аналоговых ВЧ-сигналов R&S®SMB100B (ширина 3/4 от 19") работает в диапазоне частот от 8 кГц до 1, 3 или 6 ГГц. Генератор аналоговых СВЧ-сигналов R&S®SMB100B (ширина 19") работает в диапазоне частот от 8 кГц до 12,75, 20, 31,8 или 40 ГГц.
Эффективность и удобство использования в компактной конструкции:
R&S°SMB100B отличается превосходной спектральной чистотой, очень высокой выходной мощностью и широким набором функций
Генератор ВЧ- и СВЧ-сигналов R&S SMB100В сочетает в себе эффективность и универсальность в компактной конструкции. При этом он отличается широким набором функций и простотой в обращении.
- Диапазон частот от 8 кГц до 1, 3, 6, 12,75, 20, 31,8 и 40 ГГц
- Компактный форм-фактор 2 HU и ширина 3/4 19" для генератора аналоговых ВЧ-сигналов R&S°SMB100B (1/3/6 ГГц) и ширина 19" для генератора аналоговых CВЧ-сигналов R&S°SMB100B (12,75/20/31,8/40 ГГц)
- Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию
- Регистратор макросов SCPI с генератором кода для автоматической регистрации ручных настроек и создания выполняемых сценариев MATLAB
Идеально подходит для оценки качества сигнала
Очень низкий однополосный фазовый шум: -112 дБн (изм.) при 10 ГГц и отстройке 20 кГц
Для оптимизации испытуемого устройства качество источника сигнала должно значительно превышать рабочие характеристики испытуемого устройства. Инновационная конструкция синтезатора в R&S SMB100B обеспечивает очень низкий уровень однополосного и широкополосного фазового шума, а также превосходное подавление негармонических составляющих сигнала.
Идеально подходит для выходной мощности
Максимальная выходная мощность 34 дБмВт на частоте 1 ГГц, 25 дБмВт на частоте 20 ГГц и 19 дБмВт на частоте 40 ГГц (все измеренные значения)
Опции высокой выходной мощности R&S°SMBB-K31, R&S°SMBB-K33 (12,75/20 ГГц) и R&S°SMBB- K35 (31,8/40 ГГц) для генератора ВЧ-сигналов R&S°SMB100В можно легко активировать позднее с помощью программного ключа. В дополнение к опции высокой выходной мощности в генераторе ВЧ-сигналов R&S°SMB100B можно активировать опцию сверхвысокой выходной мощности R&S°SMBB-B32.
Исключительное удобство в использовании
R&S°SMB100B удобен в обращении
- Генератор ВЧ-сигналов отличается простотой в обращении, может работать с подключенным датчиком мощности R&SONRP и эмулировать устаревшие приборы. Пользователь также может создать собственное пользовательское меню
- Контекстно-зависимая интерактивная справка содержит исчерпывающую информацию
- Регистратор макросов SCPI с генератором кода для автоматической регистрации ручных настроек и создания выполняемых сценариев MATLAB
Входы/выходы переменной опорной частоты
На входы и выходы генератора R&S*SMB100B могут подаваться различные сигналы опорной частоты. Вход внешней переменной опорной частоты от 1 до 100 МГц (опция R&S SMBB-K704) позволяет легко интегрировать R&S*SMB100B в существующие испытательные среды. Принимаемую опорную частоту также можно направить на отдельный эталонный выход (подробнее см. техническую спецификацию). Исключительно высокая стабильность фазы между несколькими приборами R&S°SMB100B обеспечивается с помощью дополнительного входа и выхода опорной частоты 1 ГГц (опция R&SoSMBB-B3).
R&S°LegacyPro
Обновите свое контрольно-измерительное оборудование
Когда отдельные приборы устаревают раньше, чем вся автоматизированная испытательная система, регулярное проведение калибровки и ремонта устаревшего оборудования становится дорогой, трудоемкой и сложной задачей. Процедура замены устаревшего испытательного оборудования с помощью эквивалентных современных приборов должна быть простой, а изменения аппаратного и программного обеспечения минимальными. Эмуляция кода R&S°LegacyPro снижает объем работ и устраняет возможные риски при внесении изменений.
Товар включает следующие опции:
R&S SMBB-B106
Расширение частотного диапазона до 6 ГГц
R&S SMBB-K22
Высокопроизводительный импульсный модулятор
R&S SMBB-K23
Генератор импульсов
R&S SMBB-K720
АМ/ЧМ/ФМ
