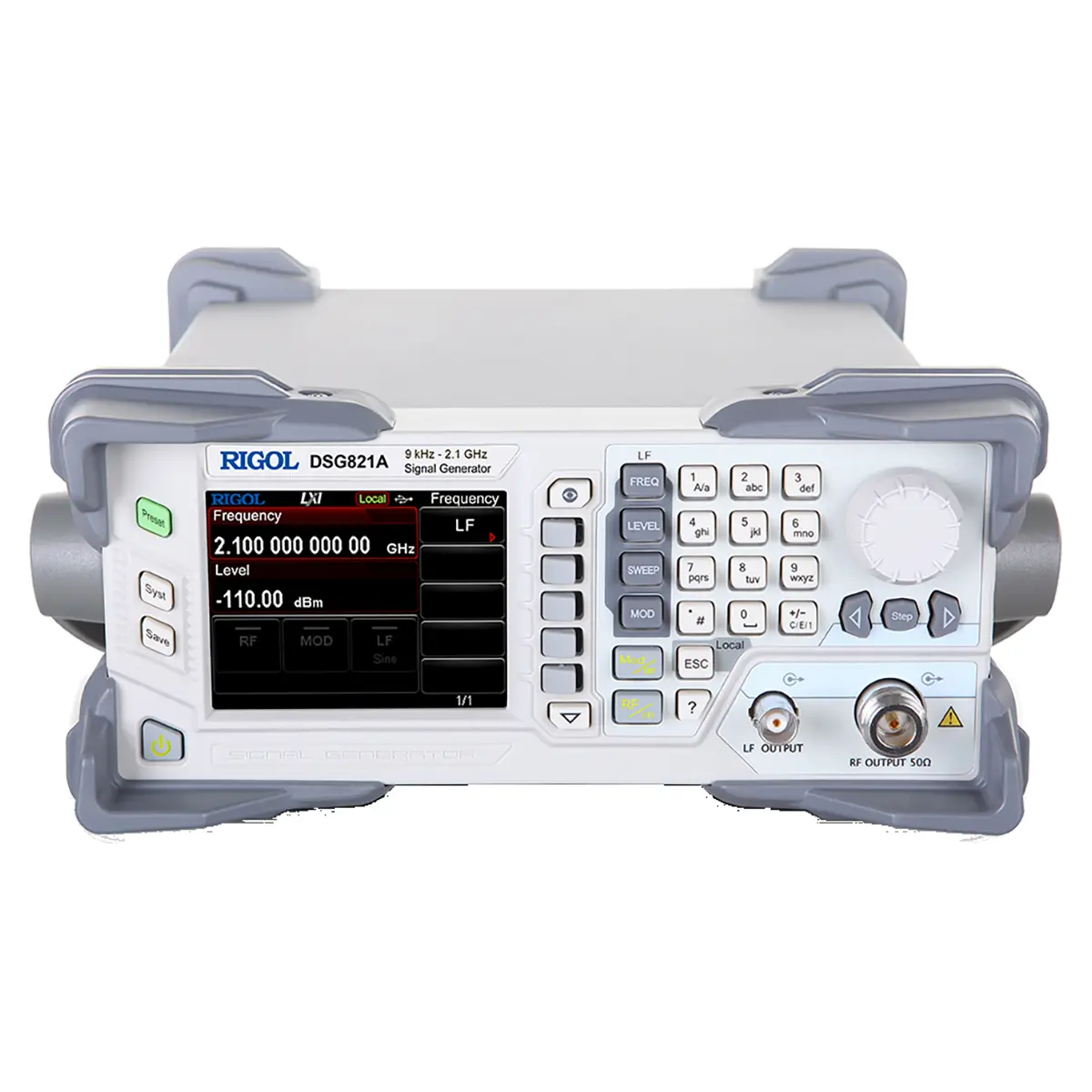

Генератор РЧ сигналов RIGOL DSG821A

Наличие по запросу

520720руб.

Оформить заказ

Внутренний источник опорной частоты
Диапазон частот	от 9 кГц до 2,1 ГГц
Разрешение	0,01 Гц
Скорость установки	<10 мс (тип.)
Частота опорного генератора	10 МГц
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<2 ppm<5 ppb (с опцией OCXO-В08)
Скорость старения	<1 ppm/год<30 ppb/год (с опцией OCXO-В08)
Выход внутреннего опорного генератора	частота	10 МГц
Выход внутреннего опорного генератора	уровень	от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	частота	10 МГц
	уровень	от 0 дБ до 10 дБ
	максимальная девиация	±5 ppm
Свипирование по частоте
Режимы работы	пошаговый (шаги частоты с равным или логарифмическим интервалом)
Режимы работы	по списку (список с произвольным частотным шагом)
Режим	одиночный, непрерывный
Диапазон	полный частотный диапазон
Форма	треугольник, пила
Шаг изменения	линейный, логарифмический
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения	< -30 дБн, (непрерывный режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)	100 кГц ≤f ≤ 1,5 ГГц		< -60 дБн;
	1,5 ГГц < f ≤ 3,6 ГГц		< -54 дБн;
Собственный фазовый шум SSB (непрерывный режим, измер. диапазон 1 Гц, отстройка 20 кГц)	100 кГц ≤f ≤ 1,5 ГГц		< -100 дБн/Гц;
	1,5 ГГц < f ≤ 3,6 ГГц		< -94 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,3 кГц до 3 кГц		< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)	от 0,03 кГц до 20 кГц		< 50 Гц СКЗ
Выходной уровень		нормированное	устанавливаемое
Max выходной уровень	9 кГц ≤ f < 100 кГц		+5 дБм
Max выходной уровень	100 кГц ≤ f < 1,5 ГГц	+13 дБм	+20 дБм
Min выходной уровень	9 кГц ≤ f < 100 кГц		-110 дБм
Min выходной уровень	100 кГц ≤ f < 1,5 ГГц	-110 дБм	-110 дБм
Разрешение	0.01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня		от -60 до +13 дБм	от -110 до -60 дБм
Неопределенность уровня	100 кГц < f ≤ 1,5 ГГц	≤0,9 дБ ≤0,5 дБ (тип.)	≤1,1 дБ ≤0,7 дБ (тип.)
КСВН ( от 1 МГц до 1,5 ГГц)	<1.8 (тип.)
Установка уровня
Время установки	≤5 мс (тип.) (АРУ вкл., частота фикс. температурный диапазон от 20°С до 30°С)
Макс. отраженная мощность
Макс. напряжение DC	50 В
Макс. мощность	1 Вт (от 1 МГц до 1,5 ГГц)
Свипирование по амплитуде
Режимы работы	пошаговый (шаги амплитуды с равным или логарифмическим интервалом); по списку (список с произвольным шагом)
Режим	одиночный, непрерывный
Диапазон	полный динамический диапазон
Форма	треугольник, пила
Шаг изменения	линейный
Количество точек	пошаговый: от 2 до 65535 по списку: от 1 до 6001
Время экспозиции	от 20 мс до 100 с
Запуск	авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала	синус, меандр
Диапазон частот	синус, свипирование по синусу	от DC до 200 кГц
Диапазон частот	меандр	от DC до 20 кГц
Разрешение по частоте	0.01 Гц
Диапазон амплитуд	AC	от 0 до 3 Впик
Диапазон амплитуд	DC	от -3 В до 3 В
Выходное напряжение	Разрешение по амплитуде	1 мВ
Совместимость модуляции
АМ	ЧМ, ФМ, ИМ
ЧМ	АМ, ИМ, I/Q (опция)
ФМ	АМ, ИМ, I/Q (опция)
ИМ	АМ, ЧМ, ФМ, I/Q (опция)
I/Q (опция)	ЧМ, ФМ, ИМ
Амплитудная модуляция
Источник	внутренний, внешний
Глубина	от 0 % до 100 %
Разрешение	0,1 %
Точность fмод=1 кГц	<4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)	<3 % (тип.)
Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Частотная модуляция
Источник	внутренний, внешний
Max девиация	N × 1 МГц (ном.)
Разрешение	<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)	<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Фазовая модуляция
Источник	внутренний, внешний
Max девиация	N x 5 рад
Разрешение	<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)	<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = Nx5 рад)	<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)	<3 дБ (ном.)
Импульсная модуляция (опция DSG800-PUM)
Источник	внутренний, внешний
Коэффициент вкл/выкл	>70 дБ (100 кГц≤ f <1,5 ГГц)
Время нарастания/спада (10% / 90%)	<50 нс, 10 нс (тип.)
Частота следования импульсов	От DC до 1 МГц
Импульсный генератор (опция DSG800-PUM)
Режим работы	одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG)
Период	диапазон от 40 нс 170 с разрешение 10 нс
Длительность	диапазон от 10 нс (170 с – 10 нс) разрешение 10 нс
Задержка запуска	диапазон от 10 нс 170 с разрешение 10 нс
Запуск	авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор последовательностей (опция DSG800-PUG)
Количество импульсов	от 1 до 2047
Диапазон вкл/выкл	от 20 нс до 170 с
Повтор	от 1 до 256
I/Q модулятор (опция DSG800-IQ)
Диапазон несущих частот	50 МГц≤ f <1,5 ГГц
Источник	внутренний, внешний
Полоса частот РЧ	Внешняя модуляция
	Основная полоса (I или Q)	≤ 60 MГц (ном.)
	РЧ (I+Q)	≤ 120 MГц (ном.)
	Внутренняя модуляция
	Основная полоса (I или Q)	≤ 30 MГц (ном.)
	РЧ (I+Q)	≤ 40 MГц (ном.)
Подавление несущей	≥40 дБн (тип.)
Подавление боковых полос	Модуляция с полосой до 10 МГц	≥40 дБн (тип.)
Внешний I / Q вход	КСВН	<1.5
Внешний I / Q вход	Вход полной шкалы	СКЗ
Внешняя модуляция
Вектор ошибок (EMV)	16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
	QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с
	50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм)	≤ 2 % СКЗ (тип.)
Внутренняя модуляция
Вектор ошибок (EMV)	CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм		≤ 2% (тип.)
Относительный уровень мощности в соседнем канале (ACPR)		≥ 70 дБ
I/Q генератор (Опция DSG800-IQ)
Выходной импеданс	50 Ом (ном.)
Выходное напряжение	диапазон	от 0.02 Вп-п до 1.5 Вп-п
Выходное напряжение	разрешение	1 мВ
Отклик по частоте отн.1 МГц	≤ 10MГц	< 0.5 дБ (ном.)
Отклик по частоте отн.1 МГц	≤ 30MГц	< 1 дБ (ном.)
I/Q нестабильность	аплитуда	≤ 10MГц	< 0.1 дБ (ном.)
	аплитуда	≤ 30MГц	< 0.2 дБ (ном.)
	нелинейность фазы	≤ 10MГц	200 пс (ном.)
	нелинейность фазы	≤ 30MГц	500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)	Синус	≤ 30MГц	> 50 дБ (ном.)
Память
Длина записи	от 1 до 16 Мвыборок за шаг
Разрешение	14 бит
Время загрузки 1 МВыборки	< 10 с (ном.)
Энергонезависимая память	1 Гб
Частота дискретизации
Диапазон	oт 1 кГц до 50 МГц, 100 МГц
Разрешение	0.01 Гц
Запуск
Запуск	авто, внешний запуск, ручной, по шине (USB, LAN)
Режимы работы	повтор, авто, автоповтор, одиночный
Задержка внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Запрет внешнего запуска
Диапазон	от 0 до (2в16-1)
Разрешение	1
Ширина импульса	> 20 нс (ном.)

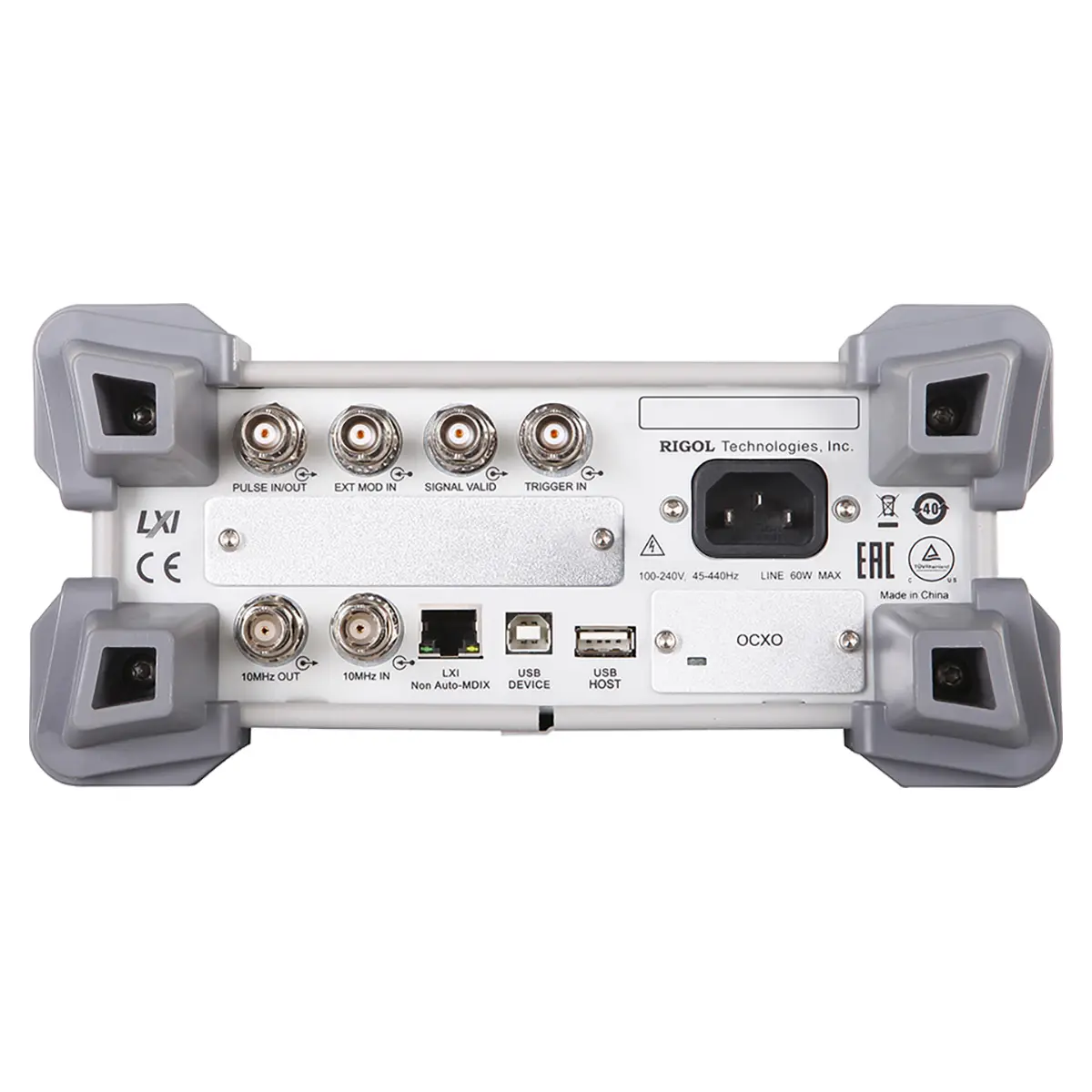

Вход внешнего запуска
Импеданс	1 кОм (ном.)
Разъем	BNC (розетка)
Уровень запуска	5 В TTL
Выход сигнала достоверности
Выходное напряжение	0 В / 3,3 В (ном.)
Разъем	BNC (розетка)
Выход свипирования
Выходное напряжение	от 0 до 10 В (ном.)
Разъем	BNC (розетка)
Вход или выход импульса
Импеданс	50 Ом
Амплитуда входа/выхода	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)
Импеданс	50 Ом
Разъем	BNC (розетка)
I/Q вход/выход (опция DSG800-IQ)
Импеданс	50 Ом
Разъем	BNC (розетка)
Общие характеристики
Тип дисплея	цветной 3,5’ TFT экран
Питание	220 В ,50 Гц
Потребляемая мощность	60 Вт макс
Интерфейсы связи	USB host, USB device, LAN
Рабочий диапазон температур	от 10 °C до 40 °C
Габариты	262 х 112 х 320 мм
Вес	4,2 кг

Описание

Высокочастотный генератор сигналов Rigol DSG821A характеризуется широким рабочим диапазоном, от 9 кГц до 2,1 ГГц, и высокой точностью и стабильностью выходных параметров, благодаря чему может использоваться в прецизионных приложениях. Особенностью A-модификации является реализация расширенного перечня модуляций, включая I/Q, с задействованием внутреннего либо внешнего источника сигнала, что позволяет при решении базовых задач обходиться без отдельного векторного генератора. Обладая наименьшими габаритами среди источников высококачественного РЧ сигнала с поддержкой полного сканирования частоты и мощности, эта модель оптимально подходит для мобильного применения на производственных линиях, в лабораториях, а также при проведении выездных работ по диагностике и отладке стационарного оборудования.

Преимущества Rigol DSG821A

Многофункциональность – генератор может выдавать немодулированные сигналы LF и RF, а также сигналы с различными вариантами свипирования и с амплитудной, фазовой, частотной и квадратурной модуляцией; опционально доступна импульсная модуляция и режимы формирования импульсов и паттернов.

Высокая точность – погрешность уровня АЧХ прибора составляет всего 0,5 дБ при типичном показателе фазового шума не более –12 дБн/Гц, при решении прецизионных задач аппаратная опция OCXO-B08 позволяет повысить долговременную стабильность частотных параметров высокочастотного генератора сигналов за счет задействования термостабилизированного источника опорной частоты.

Широкий диапазон мощности, с возможностью установки показателя амплитуды от –110 до +20 дБм, позволяет использовать генератор как для настройки высокочувствительных систем, так в ходе испытаний нелинейности усилителей.

Особенности

С целью корректировки неравномерностей АЧХ, вызываемых потерями в контурах, кабелях, фильтрах, коммуникационных элементах и т.п., генератор Rigol DSG821A снабжен функцией калибровки плоскостности по частотным точкам. Благодаря этому исключается необходимость задействования дополнительных усилителей мощности, которые могут сами являться источником помех и искажений. Улучшению амплитудных параметров прибора способствует функция ALC, корректирующая выходные параметры по результатам измерения амплитуды на выходе, с автоматическим сравнением полученных показателей с нормативными значениями.

Для реализации режима дистанционного управления Rigol DSG821A оборудован интерфейсами LAN и USB, что позволяет использовать прибор в составе автоматизированных испытательных систем.
