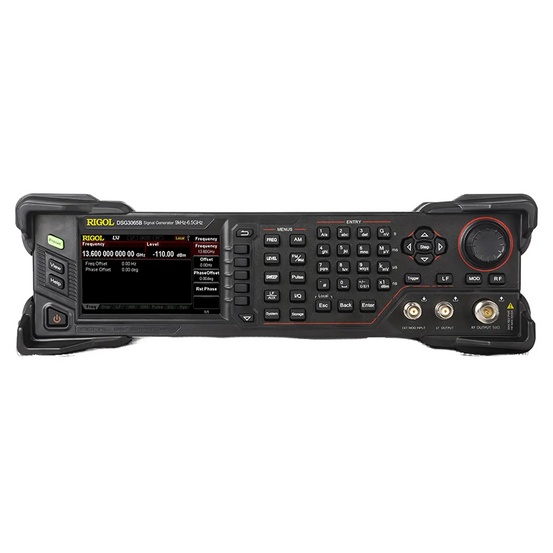

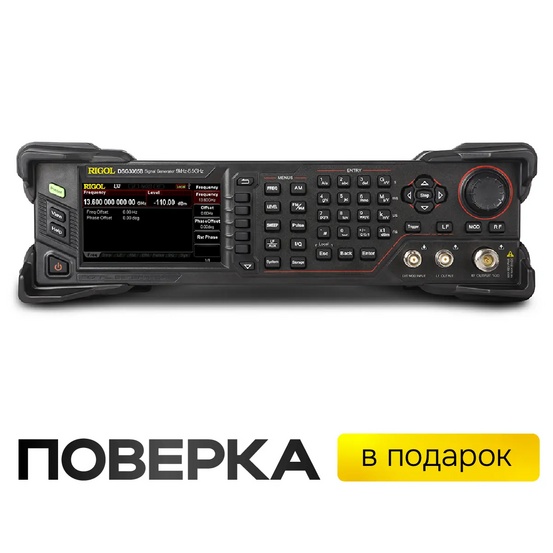

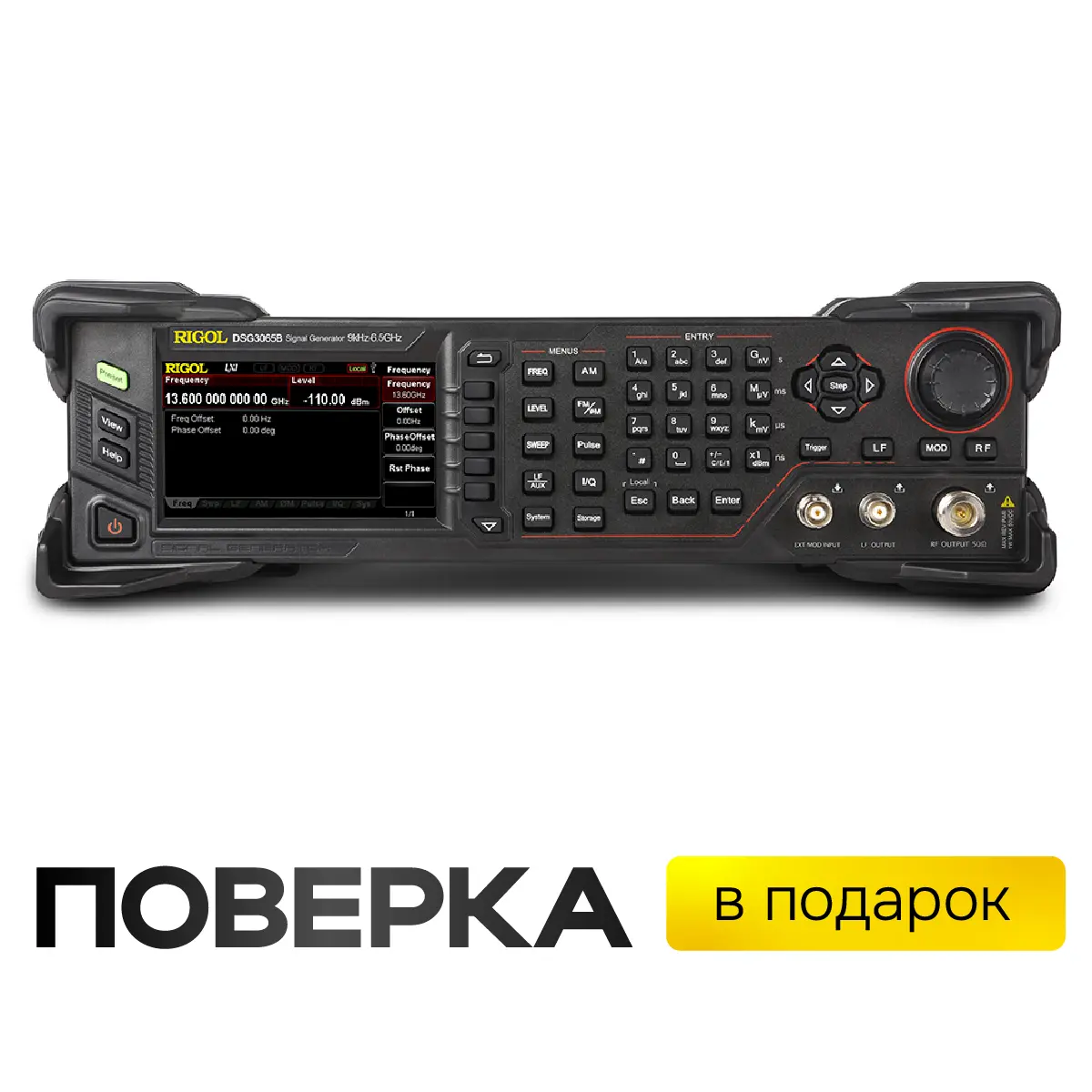

| Диапазон частот | от 9 кГц до 6,5 ГГц |
|---|
| Разрешение | 0,01 Гц |
|---|
| Скорость установки | <10 мс (тип.) |
|---|
| Фазовый сдвиг | настраиваемый, с шагом 0,01° |
|---|
| Внутренний источник опорной частоты | |
|---|
| Частота опорного генератора | 10 МГц |
|---|
| Точность калибровки | ≤ 0,1 ppm
≤ 10 ppb (с опцией OCXO-B08) |
|---|
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <1 ppm
<5 ppb (с опцией OCXO-B08) |
|---|
| Скорость старения | <1 ppm/год
<30 ppb/год (с опцией OCXO-B08) |
|---|
| Выход внутреннего опорного генератора | частота | 10 МГц |
|---|
| уровень | от +5 дБ до +10 дБ |
| Вход для внешнего опорного генератора | частота | 10 МГц |
|---|
| уровень | от 0 дБ до +10 дБ |
| максимальная девиация | ±5 ppm |
| Свипирование по частоте | |
|---|
| Режимы работы | пошаговый (шаги частоты с равным или логарифмическим интервалом) |
|---|
| по списку (список с произвольным частотным шагом) |
| Режим | одиночный, непрерывный |
|---|
| Диапазон | полный частотный диапазон |
|---|
| Форма | треугольник, пила |
|---|
| Шаг изменения | линейный, логарифмический |
|---|
| Количество точек | пошаговый: от 2 до 65535
по списку: от 1 до 6001 |
|---|
| Время экспозиции | от 20 мс до 100 с |
|---|
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
|---|
| Параметры спектра генерируемых сигналов | |
|---|
| Гармонические искажения | < -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм) |
|---|
| Субгармонические искажения (непрерывный режим) | 3,6 ГГц < f ≤13,6 ГГц | < -60 дБн |
|---|
| Негармонические искажения (непрерывный режим, уровень | 100 кГц ≤ f ≤ 1,5 ГГц | < -60 дБн |
|---|
| 1,5 ГГц < f ≤ 3,6 ГГц | < -54 дБн |
| 3,6 ГГц < f ≤ 6,5 ГГц | < -48 дБн |
| Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц) | f = 1 ГГц | < -110 дБн/Г |
|---|
| f = 6,5 ГГц | < -98 дБн/Гц |
| Общие искажения (непрерывный режим, СКЗ f= 1 ГГц) | от 0,3 кГц до 3 кГц | < 10 Гц СКЗ |
|---|
| от 0,03 кГц до 20 кГц | < 50 Гц СКЗ |
| Выходной уровень | | нормированное | устанавливаемое |
|---|
| Max выходной уровень | 9 кГц ≤ f ≤ 100 кГц | | +5 дБм |
|---|
| 100 кГц ≤ f ≤1 МГц | +10 дБм | +15 дБм |
| 1 МГц < f ≤ 200 МГц | +13 дБм | +20 дБм |
| 200 МГц < f ≤3,6 ГГц | +13 дБм | +27 дБм |
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм |
| 3,6 ГГц < f ≤6,5 ГГц | +13 дБм | +20 дБм |
| Min выходной уровень | 9 кГц ≤ f <100 кГц | | -130 дБм |
|---|
| 100 кГц ≤ f ≤ 3,6 ГГц | -110 дБм | -130 дБм |
| 3,6 ГГц < f ≤ 6,5 ГГц | -110 дБм | -130 дБм |
| Разрешение | 0,01 дБ |
|---|
| Абсолютная неопределенность уровня | |
|---|
| Неопределенность уровня | от -60 до +13 дБм | от -90 до -60 дБм | от -110 до -90 дБм |
|---|
| 9 кГц ≤ f < 100 кГц | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) | ≤0,7 дБ (тип.) |
|---|
| 100 кГц ≤ f ≤ 200 МГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
|---|
| 200 МГц < f ≤ 3,6 ГГц | ≤0,7 дБ | ≤0,9 дБ | ≤1,1дБ |
|---|
| 3,6 ГГц < f ≤ 6,5 ГГц | ≤0,9 дБ | ≤1,1 дБ | ≤1,3 дБ |
|---|
| КСВН (от 1 МГц до 13,6 ГГц) | <1.8 (тип.) |
|---|
| Установка уровня | |
|---|
| Время установки | ≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С) |
|---|
| Макс. отраженная мощность | |
|---|
| Макс. напряжение DC | 50 В |
|---|
| Макс. мощность | 1 Вт (от 1 МГц до 6.5 ГГц) |
|---|
| Свипирование по амплитуде | |
|---|
| Режимы работы | пошаговый (шаги амплитуды с равным или логарифмическим интервалом);
по списку (список с произвольным шагом) |
|---|
| Режим | одиночный, непрерывный |
|---|
| Диапазон | полный динамический диапазон |
|---|
| Форма | треугольник, пила |
|---|
| Шаг изменения | линейный |
|---|
| Количество точек | пошаговый: от 2 до 65535
по списку: от 1 до 6001 |
|---|
| Время экспозиции | от 20 мс до 100 с |
|---|
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
|---|
| Внутренний модулирующий НЧ-генератор | |
|---|
| Форма сигнала | синус, меандр |
|---|
| Диапазон частот | синус, свипирование по синусу | от DC до 200 кГц |
|---|
| меандр | от DC до 20 кГц |
| Разрешение по частоте | 0.01 Гц |
|---|
| Диапазон амплитуд | AC | от 0 до 3 Впик |
|---|
| DC | от -3 В до 3 В |
| Выходное напряжение | Разрешение по амплитуде | 1 мВ |
|---|
| Совместимость модуляции | |
|---|
| АМ | ЧМ, ФМ, ИМ |
|---|
| ЧМ | АМ, ИМ, I/Q (опция) |
|---|
| ФМ | АМ, ИМ, I/Q (опция) |
|---|
| ИМ | АМ, ЧМ, ФМ, I/Q (опция) |
|---|
| I/Q (опция) | ЧМ, ФМ, ИМ |
|---|
| Амплитудная модуляция | |
|---|
| Источник | внутренний, внешний |
|---|
| Глубина | от 0 % до 100 % |
|---|
| Разрешение | 0,1 % |
|---|
| Точность fмод=1 кГц | <4 % от установленного значения + 1 % |
|---|
| Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм) | <3 % (тип.) |
|---|
| Неравномерность АЧХ ( глубина < 80%, DC/10 Гц до 100 кГц) | <3 дБ (ном.) |
|---|
| Частотная модуляция | |
|---|
| Источник | внутренний, внешний |
|---|
| Max девиация | N × 1 МГц (ном.) |
|---|
| Разрешение | <0,1 % девиации или 1 Гц, что больше |
|---|
| Точность (fмод=1 кГц, внутренний источник модуляции) | <2 % от установленного значения + 20 Гц |
|---|
| Искажения (fмод=1 кГц, девиация = Nx50 кГц) | <2 % (тип.) |
|---|
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) |
|---|
| Фазовая модуляция | |
|---|
| Источник | внутренний, внешний |
|---|
| Max девиация | N x 5 рад |
|---|
| Разрешение | <0,1 % девиации или 0.01 рад, что больше |
|---|
| Точность (fмод=1 кГц, внутренний источник модуляции) | <1 % установленного значения + 0,1 рад |
|---|
| Искажения (fмод=1 кГц, девиация = Nx5 рад) | <1 % (тип.) |
|---|
| Неравномерность АЧХ (от DC/10 Гц до 100 кГц) | <3 дБ (ном.) |
|---|
| Импульсная модуляция (опция DSG800-PUM) | |
|---|
| Источник | внутренний, внешний |
|---|
| Коэффициент вкл/выкл | >70 дБ (100 кГц≤ f <1,5 ГГц) |
|---|
| Время нарастания/спада (10% / 90%) | <50 нс, 10 нс (тип.) |
|---|
| Частота следования импульсов | От DC до 1 МГц |
|---|
| Импульсный генератор (опция DSG800-PUM) | |
|---|
| Режим работы | одиночный импульс, двойной импульс, генератор последовательностей (опция DSG800-PUG) |
|---|
| Период | диапазон от 40 нс 170 с
разрешение 10 нс |
|---|
| Длительность | диапазон от 10 нс (170 с – 10 нс)
разрешение 10 нс |
|---|
| Задержка запуска | диапазон от 10 нс 170 с
разрешение 10 нс |

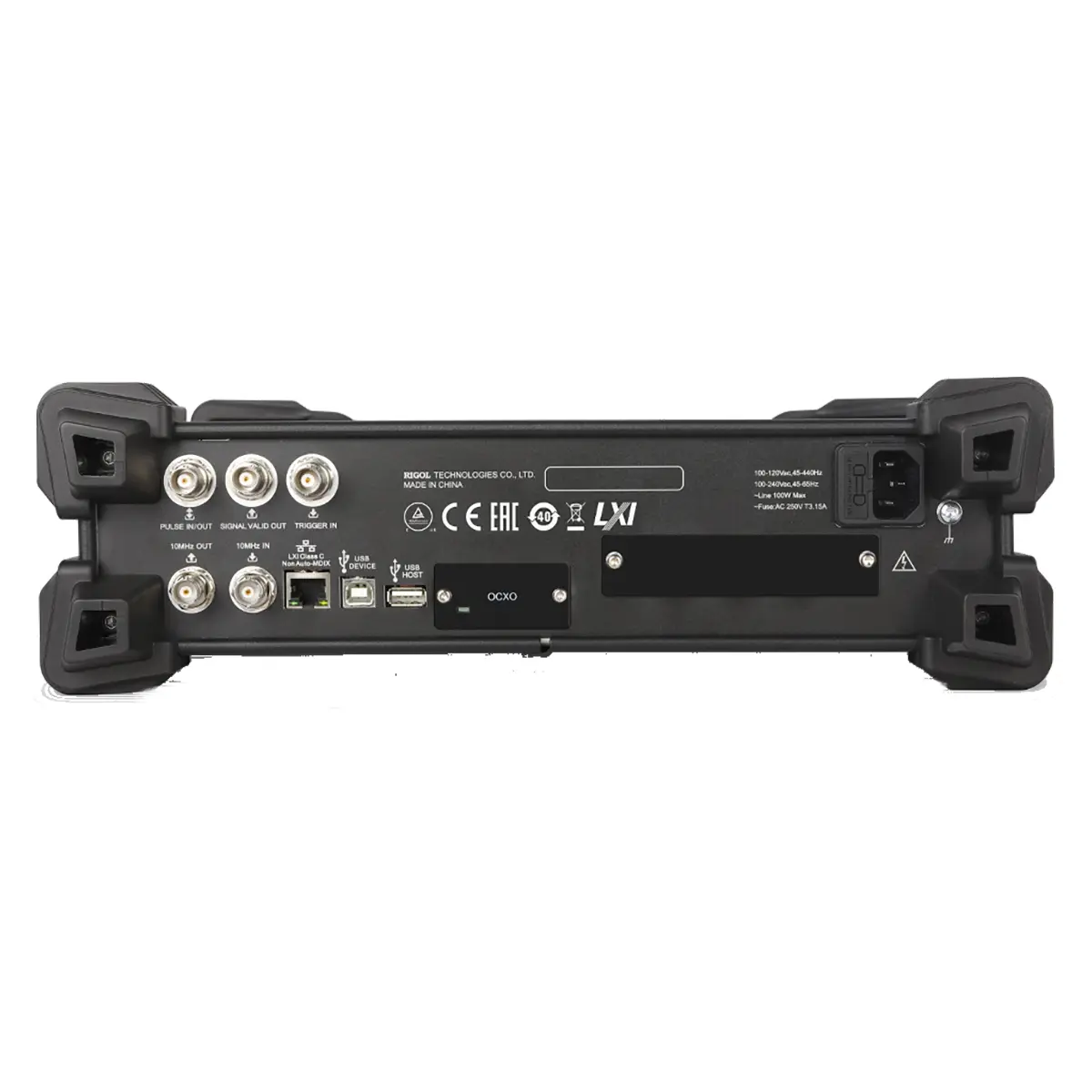

|---|
| Запуск | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
|---|
| Генератор последовательностей (опция DSG800-PUG) | |
|---|
| Количество импульсов | от 1 до 2047 |
|---|
| Диапазон вкл/выкл | от 20 нс до 170 с |
|---|
| Повтор | от 1 до 256 |
|---|
| Внешняя модуляция | |
|---|
| Вектор ошибок (EMV) | 16QAM, косинусный фильтр (α = 0.22), 4Мвыборок/с |
|---|
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) |
| QPSK, косинусный фильтр (α = 0.22), 4Мвыборок/с |
| 50 МГц ≤ f ≤ 1,5 ГГц (уровень ≤ 4дБм) | ≤ 2 % СКЗ (тип.) |
| Внутренняя модуляция | |
|---|
| Вектор ошибок (EMV) | CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤4 дБм | ≤ 2% (тип.) |
|---|
| Относительный уровень мощности в соседнем канале (ACPR) | ≥ 70 дБ |
|---|
| Память | |
|---|
| Длина записи | от 1 до 16 Мвыборок за шаг |
|---|
| Разрешение | 14 бит |
|---|
| Время загрузки 1 МВыборки | < 10 с (ном.) |
|---|
| Энергонезависимая память | 1 Гб |
|---|
| Частота дискретизации | |
|---|
| Диапазон | oт 1 кГц до 50 МГц, 100 МГц |
|---|
| Разрешение | 0.01 Гц |
|---|
| Запуск | |
|---|
| Запуск | авто, внешний запуск, ручной, по шине (USB, LAN) |
|---|
| Режимы работы | повтор, авто, автоповтор, одиночный |
|---|
| Задержка внешнего запуска | |
|---|
| Диапазон | от 0 до (2в16-1) |
|---|
| Разрешение | 1 |
|---|
| Запрет внешнего запуска | |
|---|
| Диапазон | от 0 до (2в16-1) |
|---|
| Разрешение | 1 |
|---|
| Ширина импульса | > 20 нс (ном.) |
|---|
| Вход внешнего запуска | |
|---|
| Импеданс | 1 кОм (ном.) |
|---|
| Разъем | BNC (розетка) |
|---|
| Уровень запуска | 5 В TTL |
|---|
| Выход сигнала достоверности | |
|---|
| Выходное напряжение | 0 В / 3,3 В (ном.) |
|---|
| Разъем | BNC (розетка) |
|---|
| Выход свипирования | |
|---|
| Выходное напряжение | от 0 до 10 В (ном.) |
|---|
| Разъем | BNC (розетка) |
|---|
| Вход или выход импульса | |
|---|
| Импеданс | 50 Ом |
|---|
| Амплитуда входа/выхода | 0 В / 3,3 В (ном.) |
|---|
| Вход для внешнего опорного генератора (10 МГц) | |
|---|
| Импеданс | 50 Ом |
|---|
| Разъем | BNC (розетка) |
|---|
| Выход опорного генератора (10 МГц) | |
|---|
| Импеданс | 50 Ом |
|---|
| Разъем | BNC (розетка) |
|---|
| Общие характеристики | |
|---|
| Тип дисплея | цветной 4,3’ TFT экран с разрешением 480 × 272 |
|---|
| Питание | 220 В ,50 Гц |
|---|
| Потребляемая мощность | 100 Вт макс |
|---|
| Интерфейсы связи | USB host, USB device, LAN |
|---|
| Рабочий диапазон температур | от 10 °C до 50 °C |
|---|
| Габариты | 364 х 112 х 420 мм |
|---|
| Вес | 8,03 кг |
|---|
