Высокочастотный РЧ-генератор сигналов Nosean MSG5208 (DSG5208)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	8
Диапазон частот	от 9 кГц до 20 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 20 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 20 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
f = 20 ГГц	< -102 дБн/Гц, < -105 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5208 (DSG5208) представляет собой 8-канальный лабораторный прибор с рабочим диапазоном до 20 ГГц и опциональной поддержкой амплитудной, частотной, фазовой и импульсной модуляции, и режима формирования последовательностей импульсов. Он может использоваться при выполнении тестирования или измерений в составе лабораторных установок, как когерентный источник радиочастот, либо в качестве отдельных одноканальных генераторов с индивидуальным управлением. Изделие подходит для сложных многоканальных и системных приложений при проведении квантовых исследований с реализацией QuBits, в ходе разработки коммуникационных MIMO-систем, радиолокационных средств, тестировании на ЭМС и т.п.

Преимущества

Высокая производительность – высокочастотный генератор сигналов обеспечивает долговременную фазовую стабильность между каналами ±1°, что является лучшим показателем в своём классе, с уровнем шумов не выше −33 дБн/Гц, при типичной точности амплитуды ± 1,1 дБ и скорости переключения 3 мс, благодаря чему может применяться в качестве источника тестового сигнала при определении соотношения сигнал-шум, динамического диапазона и прочих параметров РЧ оборудования.
Расширяемость – реализация принципа интегрального управления позволяет одновременно задействовать несколько приборов серии MSG5000, увеличивая общее количество выходных каналов до нужного уровня, обеспечивая при этом их высокую плотность размещения.
Гибкое управление – устройство выполнено без физических кнопок и оборудуется многофункциональным сенсорным экраном, поддерживая использование подключаемой мыши, клавиатуры и HDMI-дисплея, а также работу в дистанционном режиме при задействовании ПК, с передачей команд через интерфейс USB или LAN.

Конструкционные особенности

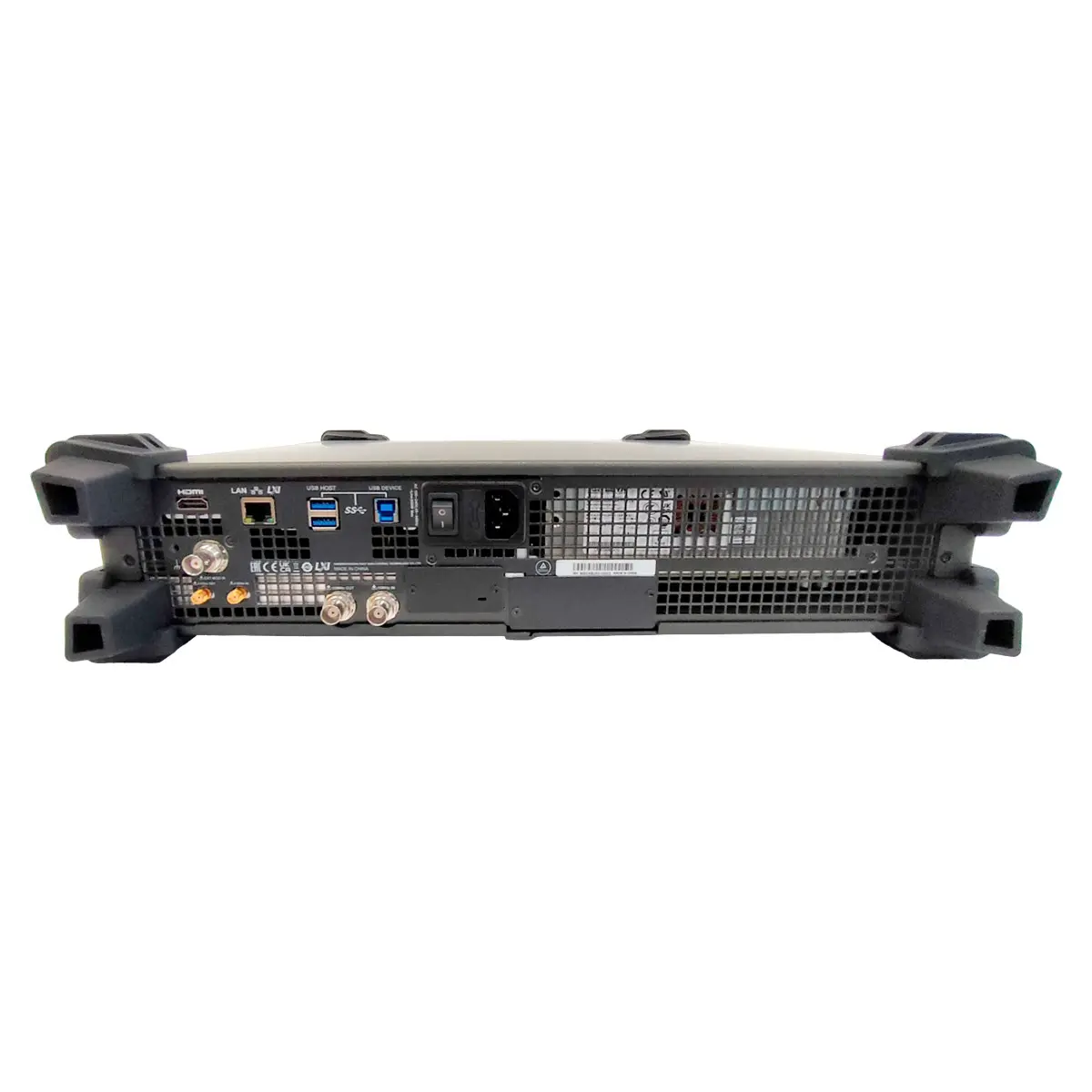

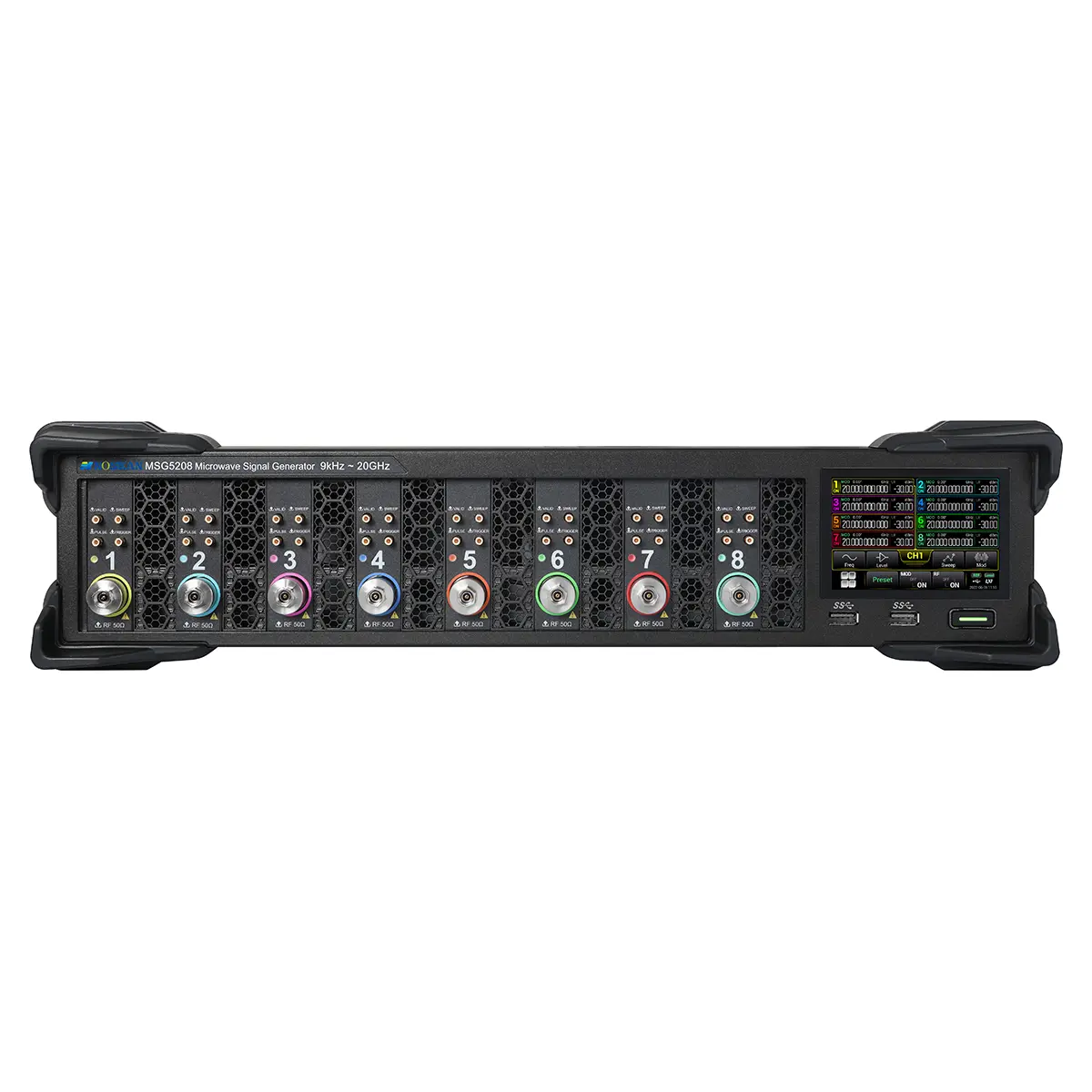

Лабораторный РЧ-генератор Nosean MSG5208 (DSG5208) выполнен в низкопрофильном корпусе высотой 2U, который оптимизирован для установки в стойку, для чего предусмотрен опциональный монтажный комплект. С целью обеспечения высокой эффективности охлаждения, для поддержания долговременной температурной стабильности, вентиляционные отверстия размещены не только с тыльной стороны корпуса, но и на передней панели. Выходные РЧ каналы для удобства подключения скомпонованы с собственными входами запуска, развертки, валидации и ввода-вывода импульсного сигнала. Для наглядности выходы снабжены цветовой маркировкой, совпадающей по оттенку с отображаемыми на дисплее визуальными данными.

Купить высокочастотный РЧ-генератор сигналов, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
