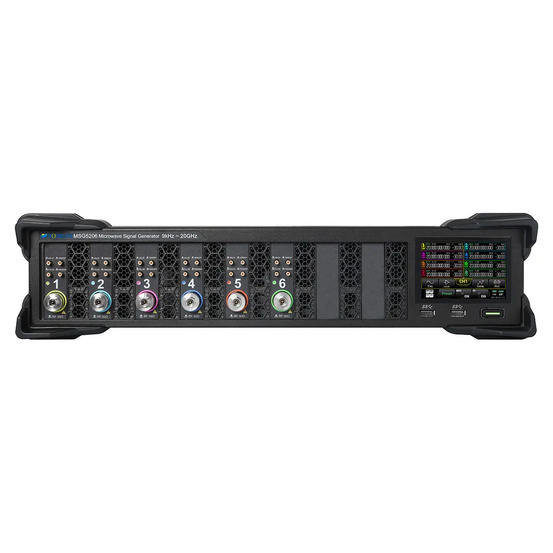

Высокочастотный РЧ-генератор сигналов Nosean MSG5206 (DSG5206)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	6
Диапазон частот	от 9 кГц до 20 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 20 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 20 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
f = 20 ГГц	< -102 дБн/Гц, < -105 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5206 (DSG5206) — это 6-ти канальный генератор, который позволяет создавать сигналы в частотном диапазоне от 9 кГц до 20 ГГц с выходной мощностью до 20 мВт. Это делает его идеальным инструментом для работы в таких областях, как квантовые технологии, генерация радиолокационных сигналов, технологии MIMO и электромагнитная совместимость (ЭМС).

Частотный диапазон и выходная мощность

Широкий частотный диапазон позволяет инженерам и исследователям проводить эксперименты в различных диапазонах, что делает высокочастотный генератор сигналов универсальным инструментом для множества приложений. Выходная мощность в 20 мВт обеспечивает достаточную силу сигнала для большинства лабораторных испытаний, что позволяет работать с различными электронными устройствами и системами.

Применение генератора

Оборудование находит применение в различных областях, включая:

Разработка и производство электронных устройств: Генератор позволяет тестировать и отлаживать различные компоненты, обеспечивая необходимую точность сигналов.
Автоматизированное тестирование: Устройство поддерживает интеграцию с различными программными платформами, что позволяет автоматизировать процессы тестирования и повысить их эффективность.
Функциональное тестирование: может использоваться для проверки работоспособности и характеристик электронных систем.
Лабораторные исследования: Исследователи могут использовать генератор для создания сложных сигналов и анализа их поведения в различных условиях.

Модуляция

Nosean MSG5206 поддерживает различные типы модуляции, включая аналоговую (АМ, ЧМ, ΦМ) и импульсную (доступна как опция). Это позволяет пользователям настраивать устройство под конкретные нужды и задачи. Все типы модуляции могут работать как с внутренними, так и с внешними источниками, что обеспечивает гибкость в использовании.

Удобство использования

Прибор имеет высоту 2U, что позволяет устанавливать его в стандартные стойки. В комплект входит набор для монтажа, что упрощает интеграцию в существующую лабораторную инфраструктуру. Также устройство оснащено встроенным сенсорным дисплеем, что делает его управление интуитивно понятным и удобным.

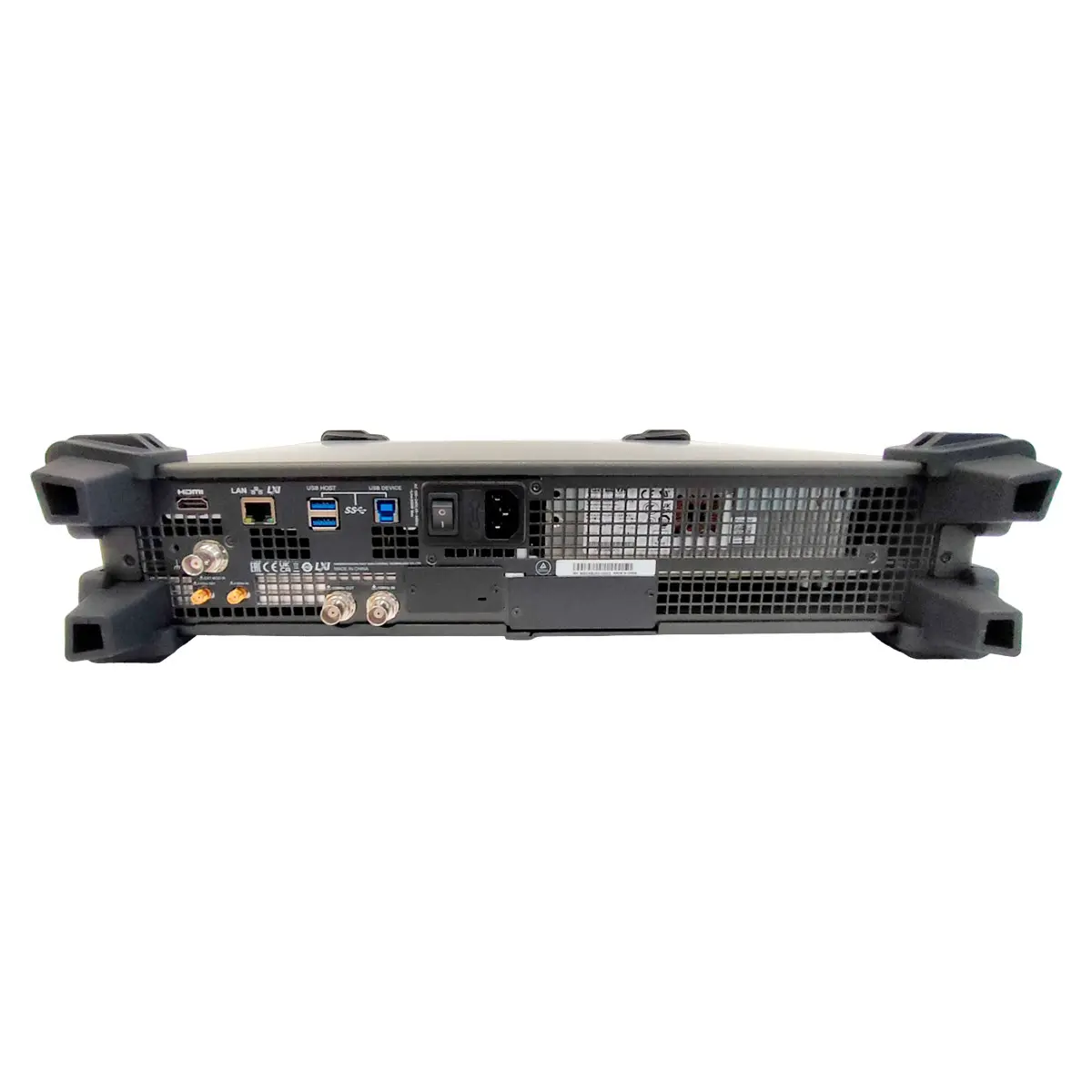

Интерфейсы и удаленное управление

Эта модель поддерживает интерфейсы USB и LAN для дистанционного управления. Благодаря поддержке команд SCPI, пользователи могут легко интегрировать генератор в свои системы автоматизированного тестирования. Дополнительно, платформа Web Control и возможность использования таких инструментов, как Excel, LabVIEW и Visual Basic, позволяют отправлять команды пакетами, что значительно упрощает процесс настройки и тестирования.
