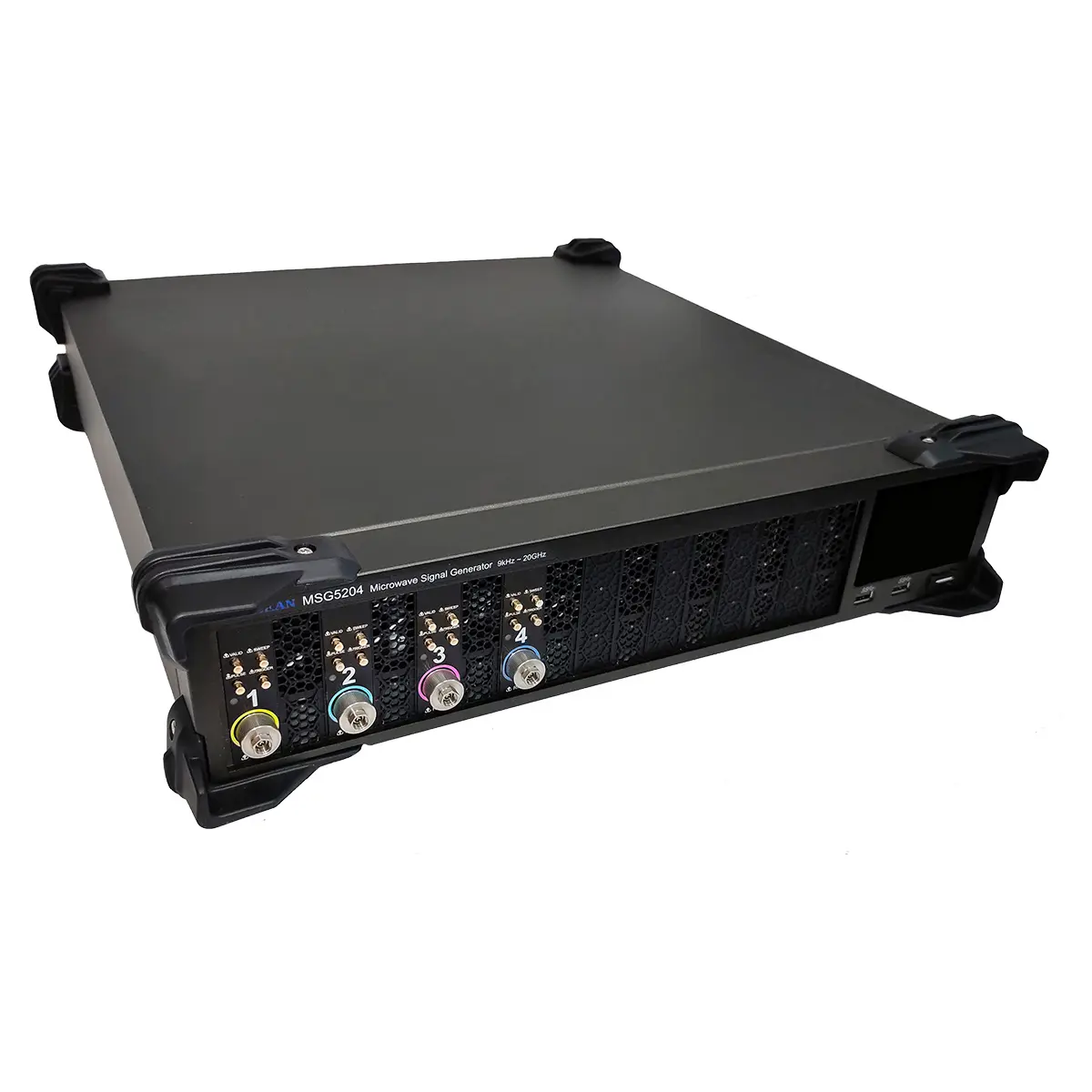

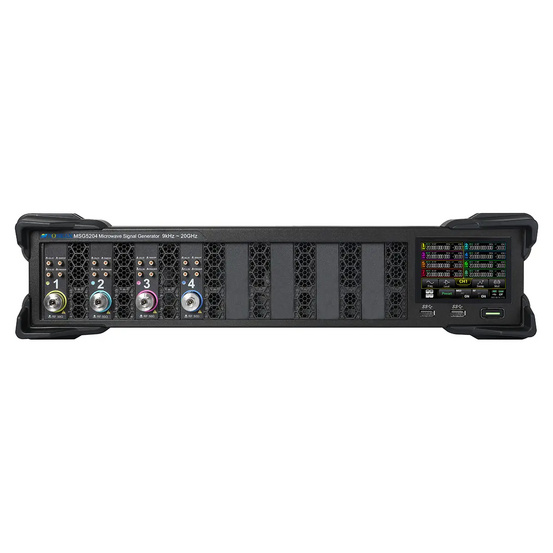

Высокочастотный РЧ-генератор сигналов Nosean MSG5204 (DSG5204)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	4
Диапазон частот	от 9 кГц до 20 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 20 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 20 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
f = 20 ГГц	< -102 дБн/Гц, < -105 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5204 (DSG5204) позволяет создавать сигналы в диапазоне частот от 9 кГц до 20 ГГц с выходной мощностью до 20 мВт. Это делает его идеальным решением для задач, связанных с формированием фазокогерентных сигналов, что особенно важно в таких областях, как квантовые технологии, радиолокация и системы MIMO (Multiple Input Multiple Output).

Функционал и управление

Одной из ключевых особенностей модели является способность выполнять сложные сценарии испытаний. Устройство поддерживает стандартный набор команд SCPI (Standard Commands for Programmable Instruments), что позволяет легко интегрировать его в существующие системы автоматизации. Кроме того, высокочастотный генератор сигналов можно управлять через платформу Web Control, а также с помощью популярных языков программирования, таких как Excel, LabVIEW, Visual Basic и C++. Это открывает широкие возможности для автоматизированного тестирования и упрощает процесс интеграции в лабораторные процессы.

Дисплей и интерфейсы

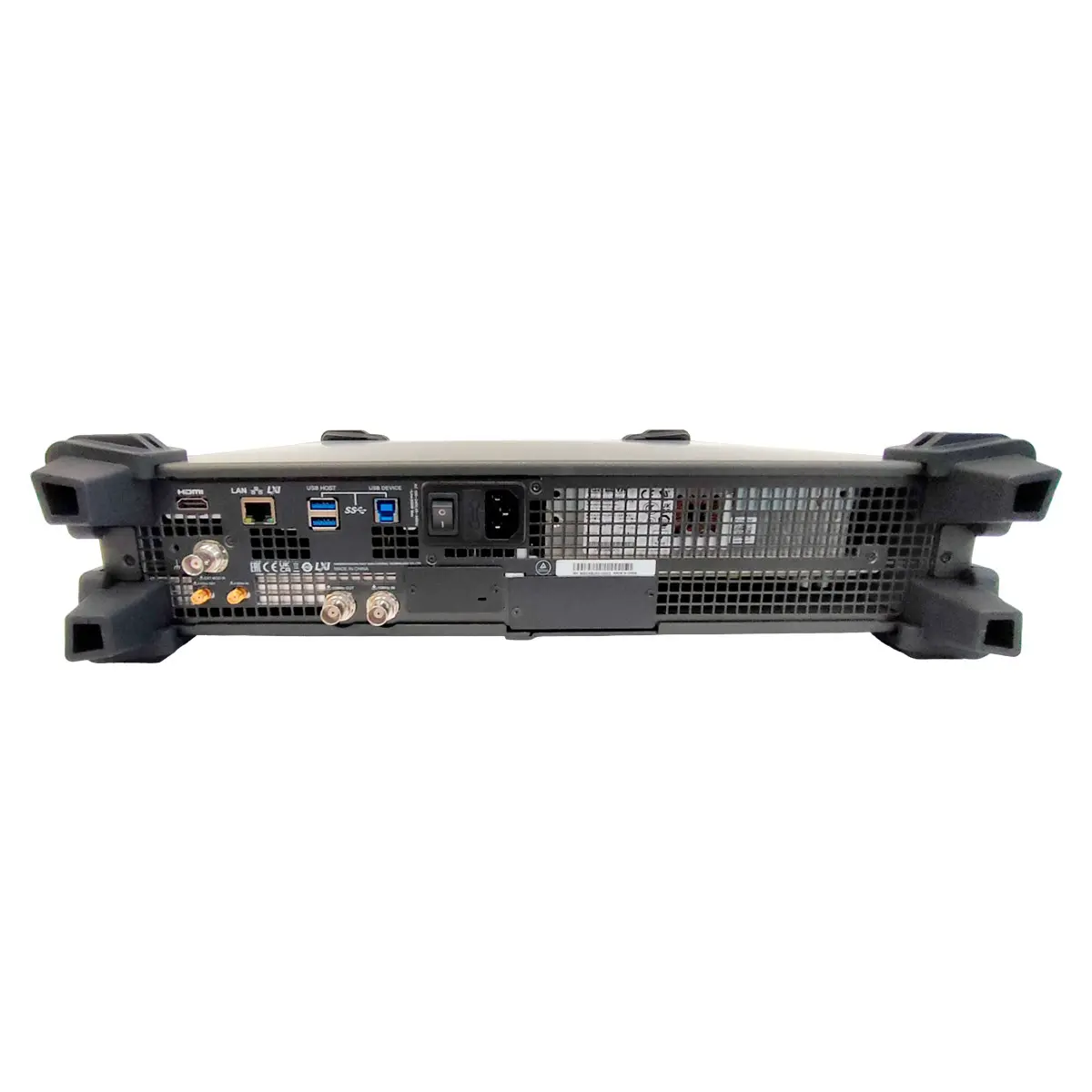

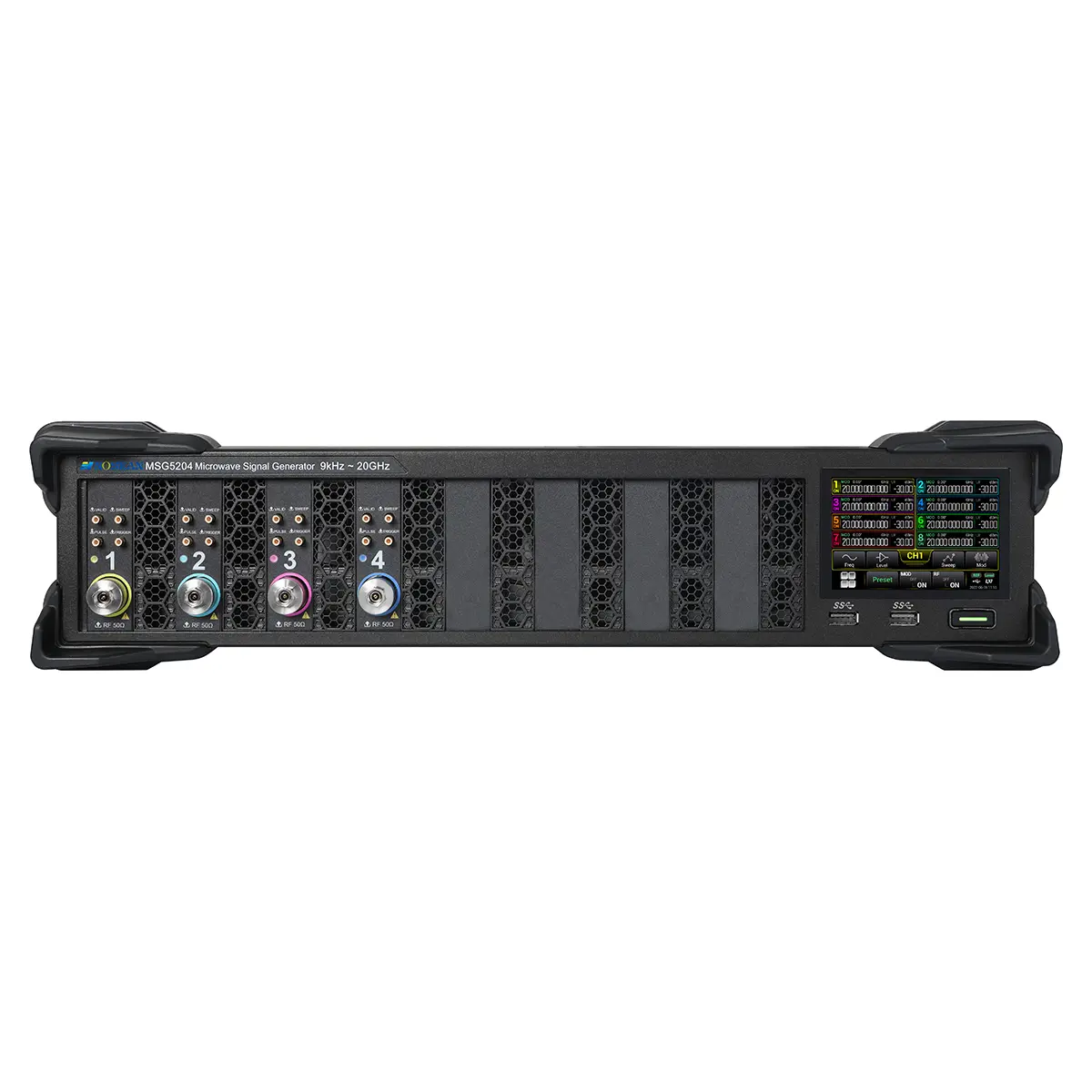

Прибор оснащен встроенным сенсорным дисплеем, который позволяет быстро и удобно настраивать параметры генератора. Для более удобного отображения состояния и настроек устройства предусмотрен интерфейс HDMI, позволяющий подключать полноформатный внешний монитор.

Области применения

Генератор Nosean MSG5204 находит применение в различных областях:

Разработка и производство электронных устройств: Устройство идеально подходит для тестирования и отладки различных электронных компонентов и систем связи. Высокая точность сигналов обеспечивает надежные результаты тестирования.
Автоматизированное тестирование: Благодаря поддержке SCPI и возможности программирования, генератор может быть легко интегрирован в автоматизированные тестовые стенды, что значительно ускоряет процесс тестирования.
Лабораторные исследования: Устройство подходит для проведения научных экспериментов, требующих точной генерации сигналов.
Испытания на ЭМС: Генератор позволяет проводить испытания на электромагнитную совместимость, что является важным аспектом для обеспечения надежности работы электронных устройств в различных условиях.
