Высокочастотный РЧ-генератор сигналов Nosean MSG5202 (DSG5202)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	2
Диапазон частот	от 9 кГц до 20 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 20 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 20 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
f = 20 ГГц	< -102 дБн/Гц, < -105 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

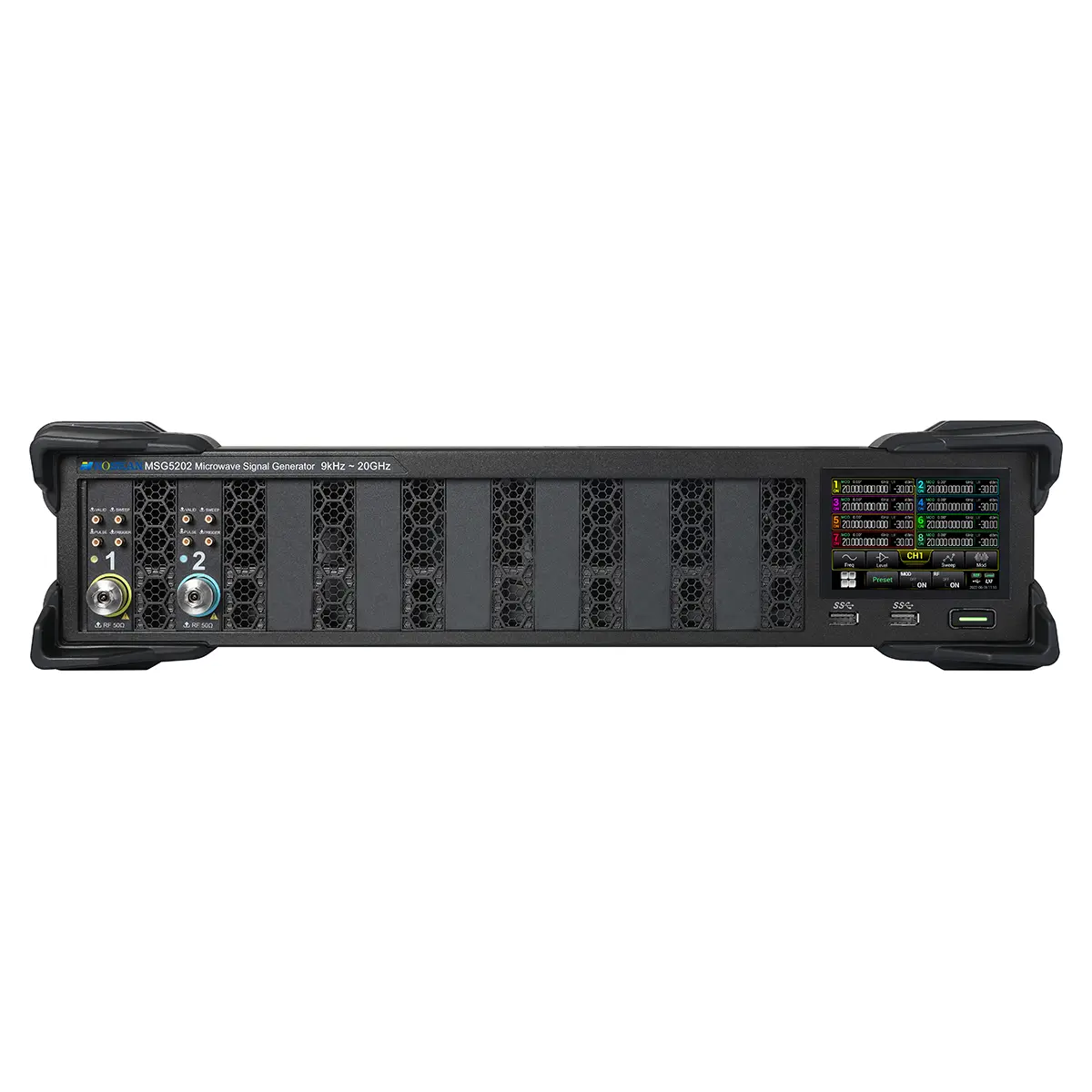

Высокочастотный РЧ-генератор сигналов Nosean MSG5202 (DSG5202) специально создан для эффективного решения задач в ходе разработки и отладки коммуникационного, радиолокационного и другого высокотехнологичного оборудования. Прибор выполнен в слим-корпусе, оптимизированном для установки в стойку, и оборудован двумя каналами с независимым управлением, каждый из которых снабжен собственными контурами внешнего запуска, развертки, ввода-вывода импульсных сигналов и контроля валидности. Он способен заменить собой два отдельных радиочастотных источника с рабочим диапазоном до 20 ГГц, что позволяет экономить пространство на рабочем месте.

Высокая производительность

Выдавая сигналы мощностью до 25 дБм, высокочастотный генератор сигналов подходит для решения широкого круга задач без задействования дополнительных усилительных устройств. Низкий уровень фазовых шумов позволяет выполнять тестирование АЦП с определением SNR, SFDR, THD, ENOB и других параметров. Длительная межканальная фазовая стабильность делает прибор пригодным для долгосрочных испытаний, обеспечивая формирование сигналов с высокой когерентностью.

Расширяемость

На опциональном уровне реализована поддержка амплитудной, частотной, фазовой и импульсной модуляции, а также возможность работы в режиме формирования пакетов импульсов. При необходимости увеличения количества рабочих каналов предусмотрена возможность одновременного применения нескольких устройств семейства MSG5000, с объединением их в единую систему с интегрированным управлением. За счет эффективного охлаждения, с вентиляционными отверстиями на передней и задней панелях, допускается плотное размещение таких генераторов в стойке, без ухудшения выходных характеристик.

Гибкое управление

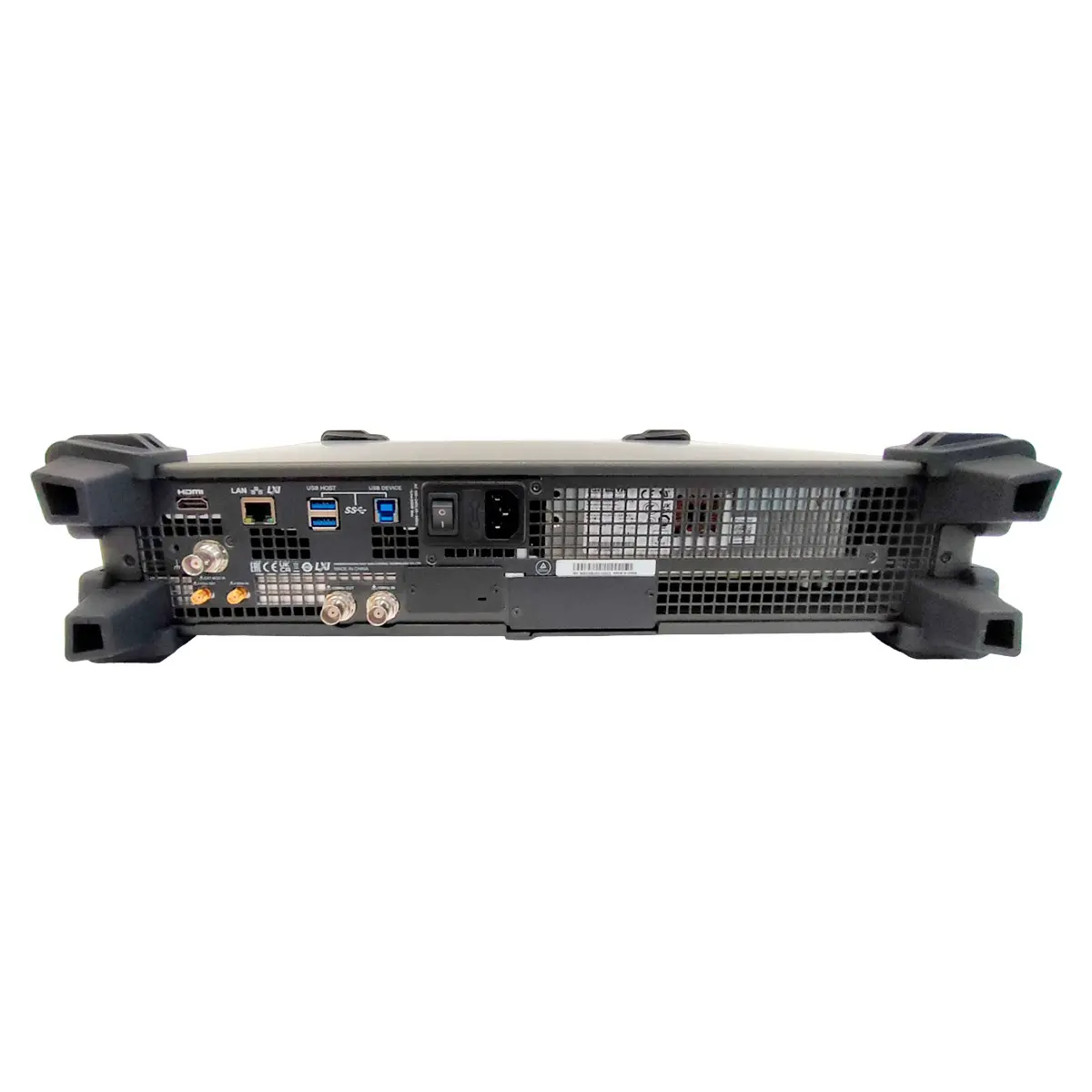

Высокочастотный РЧ-генератор сигналов Nosean MSG5202 (DSG5202) снабжен компактным 3,5-дюймовым цветным дисплеем с сенсорными функциями, который обеспечивает возможность настройки и активации необходимых режимов при автономном использовании устройства. При необходимости обеспечения более высокой наглядности предусмотрена возможность подключения к генератору внешнего дисплея через HDMI порт и компьютерной мыши и клавиатуры с USB интерфейсом. Для эксплуатации генератора в составе автоматизированных стендов и лабораторных установок поддерживается режим дистанционного управления с сетевым подключением через LAN. При этом можно использовать обычный Web-интерфейс либо ПО на основе стандартных команд SCPI.

Купить высокочастотный РЧ-генератор сигналов, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
