Высокочастотный РЧ-генератор сигналов Nosean MSG5128 (DSG5128)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	8
Диапазон частот	от 9 кГц до 12 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 12 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 12 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5128 (DSG5128) с рабочим диапазоном от 9 кГц до 12 ГГц оборудован 8 каналами, которые могут управляться индивидуально, в том числе с реализацией свипирования и наложения разных видов модуляций – при активации соответствующих опций, либо работать совместно, выполняя функции когерентного источника. Благодаря высокой интеграции поддерживается возможность масштабирования путем задействования нескольких устройств данной серии, что позволяет наращивать общее число рабочих каналов для реализации сложных сценариев при тестировании на ЭМС, разработке радиолокационных устройств, MIMO-оборудования, квантовых вычислительных систем и т.п.

Функциональные возможности

За счет высокой спектральной чистоты и низкого уровня шумов, а также поддержания долговременной когерентности сигналов в многоканальном режиме, модель Nosean MSG5128 (DSG5128) при решении задач квантовых вычислений позволяет эффективно распознавать состояния QuBit с низким уровнем ошибок. При этом функция точной регулировки фазы способствует поддержанию низкой задержки измерительного контура.

Многоканальное исполнение также обеспечивает удобство и гибкость настройки при использовании прибора в составе испытательных систем, позволяя контролировать интермодуляционные искажения высших порядков, определять точку компрессии, интегральную нелинейность и т.д. При тестировании АЦП один выход можно задействовать для тактирования, а остальные – для подачи фазокогерентных испытательных сигналов, реализуя гибкую регулировку аналоговых векторов. Точная подстройка частоты способствует минимизации спектральной утечки.

Преимущества

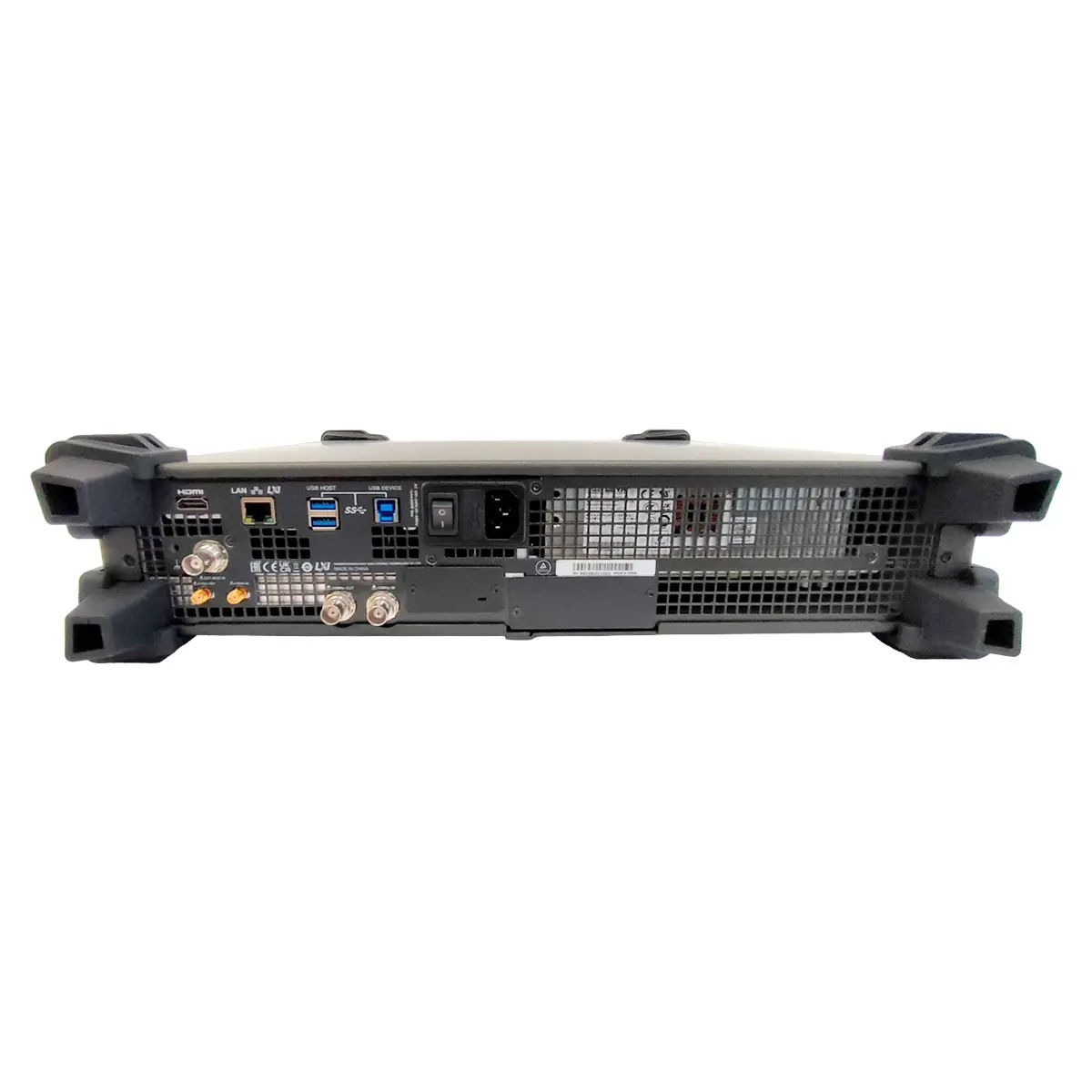

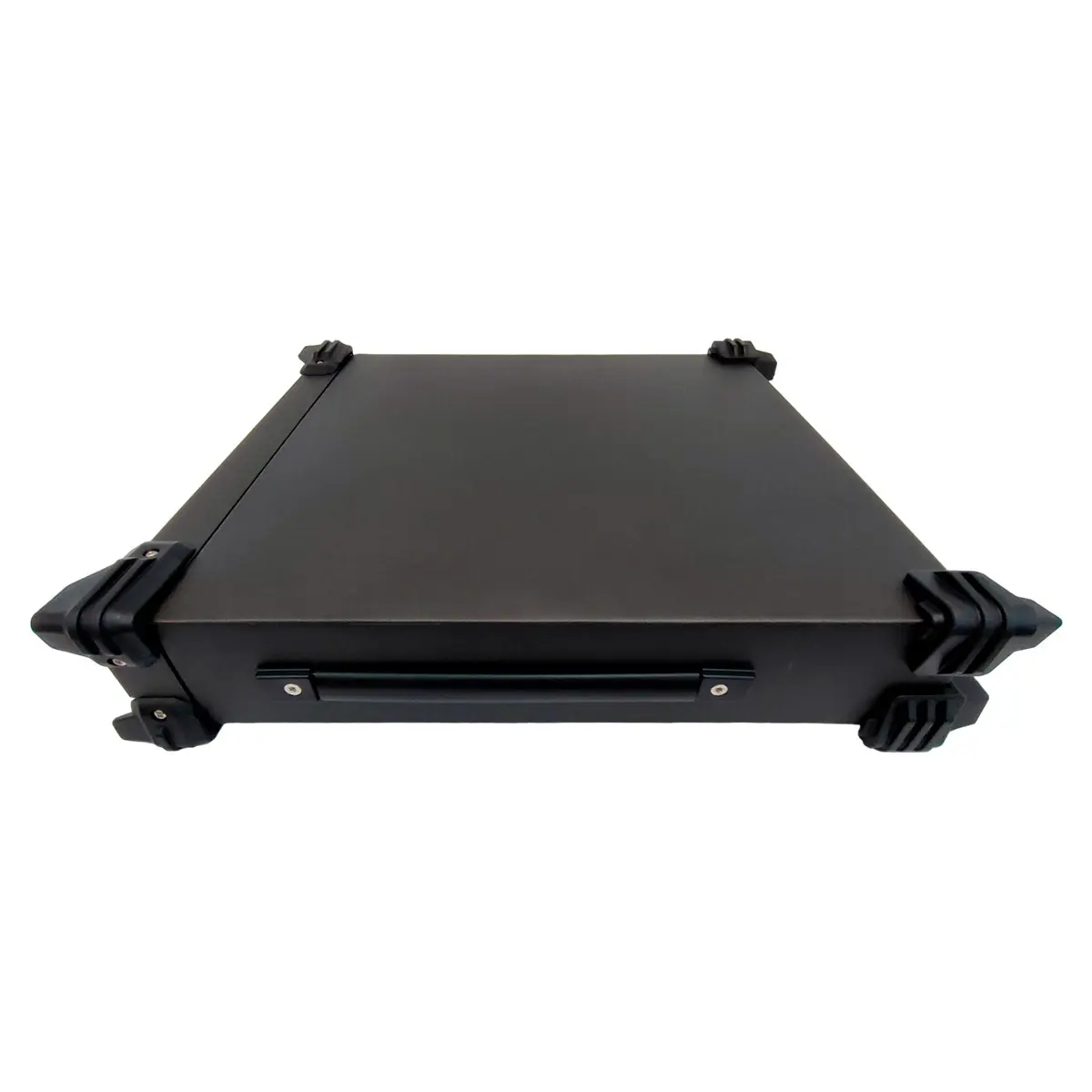

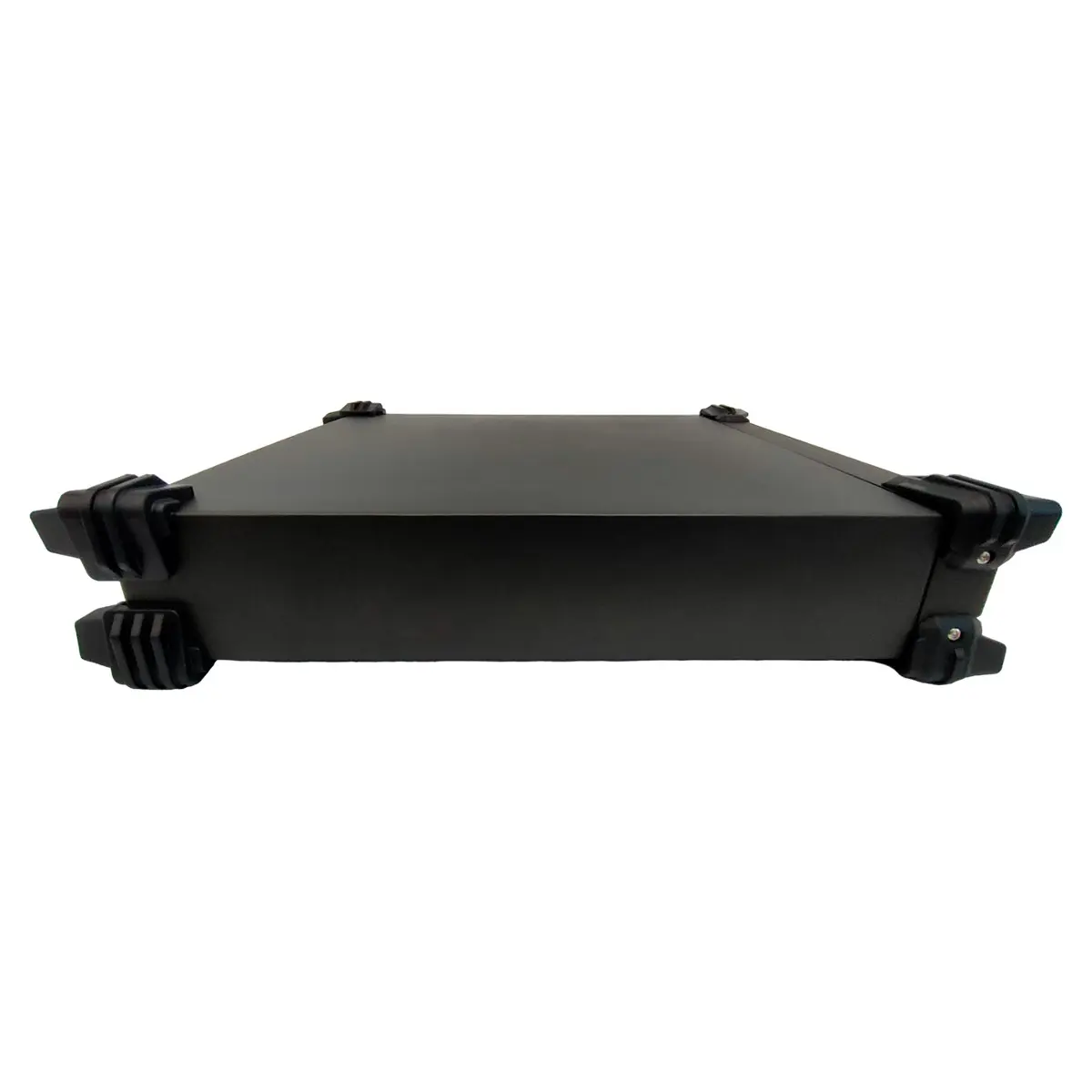

Компактный дизайн – ориентированный на использование в составе лабораторных систем, высокочастотный генератор сигналов выполнен в низкопрофильном корпусе формата 2U и при размещении в стойке нескольких устройств обеспечивает высокую плотность каналов; эффективность охлаждения достигается за счет наличия отверстий не передней панели и с тыльной стороны корпуса.
Гибкое управление – прибор оборудован сенсорным дисплеем с диагональю 3,5 дюйма и интерфейсами HDMI и USB, позволяющими задействовать внешний монитор и клавиатуру с компьютерной мышью; также поддерживается дистанционный режим работы при подключении к ПК через браузер или с использованием команд SCPI.

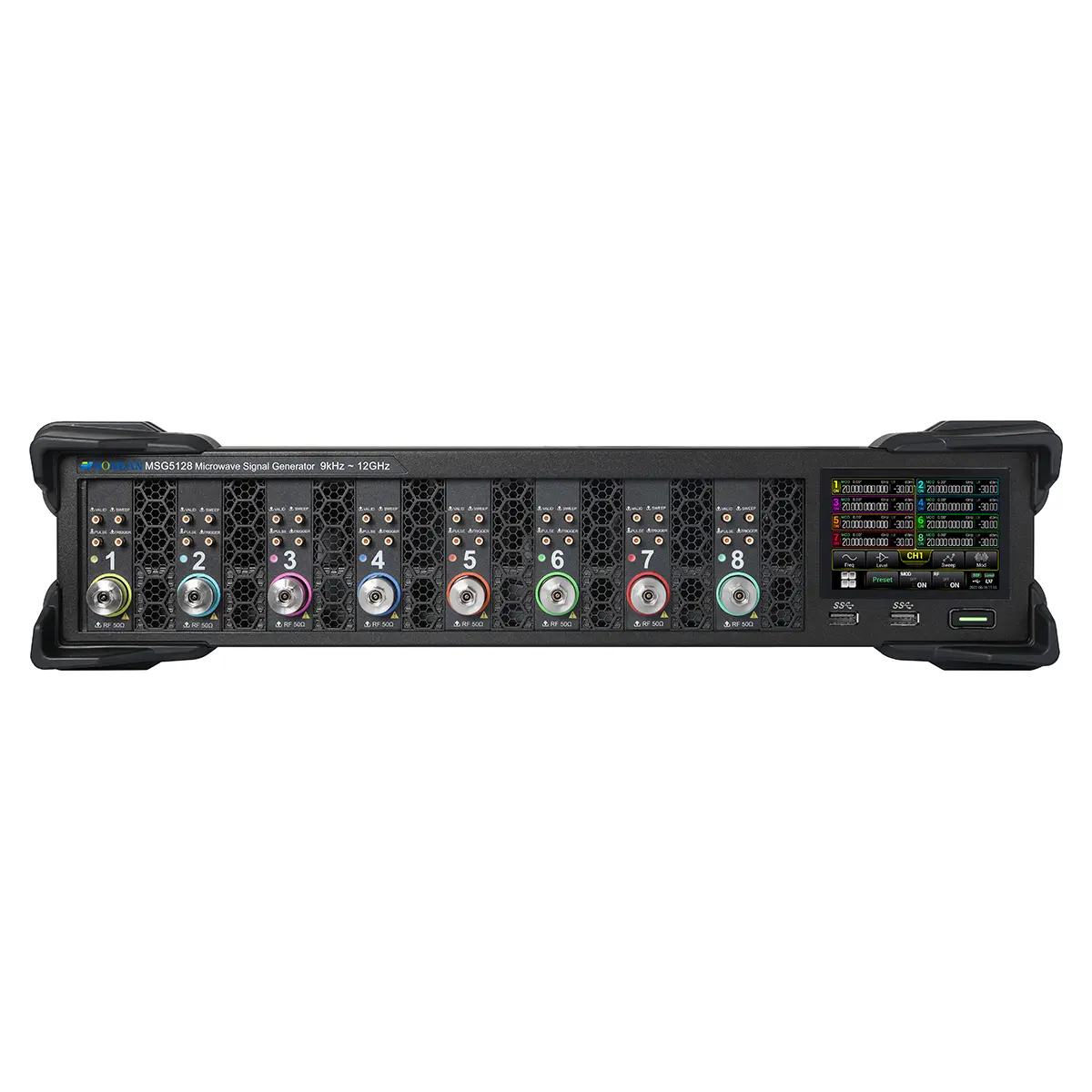

Наглядность – РЧ выходы снабжены цветовой маркировкой, совпадающей с цветом отображения данных для каждого канала.

Купить высокочастотный РЧ-генератор сигналов, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
