Высокочастотный РЧ-генератор сигналов Nosean MSG5124 (DSG5124)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	4
Диапазон частот	от 9 кГц до 12 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)

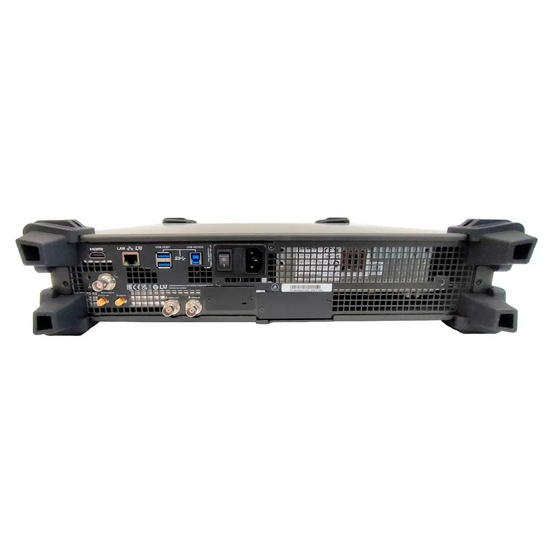

Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 12 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 12 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5124 (DSG5124) — это мощный инструмент для лабораторий, стремящихся к высокому уровню точности и надежности в своих исследованиях. Многофункциональность, возможность масштабирования и удобство управления делают его незаменимым в таких областях, как квантовые технологии, радиолокация и электромагнитная совместимость.

Диапазон частот и выходная мощность

Прибор способен генерировать сигналы в диапазоне от 9 кГц до 12 ГГц, что делает его идеальным для множества научных и инженерных задач. Выходная мощность в 20 мВт обеспечивает достаточный уровень сигнала для большинства лабораторных испытаний, позволяя исследователям проводить эксперименты с высокой степенью точности.

Формирование фазокогерентных сигналов

Одной из уникальных особенностей высокочастотного генератора сигналов является его способность формировать фазокогерентные сигналы. Это особенно важно в таких областях, как квантовые технологии и MIMO (Multiple Input Multiple Output), где синхронизация сигналов критически важна для достижения высоких показателей производительности.

Сложные сценарии испытаний

Генератор предназначен для выполнения сложных сценариев испытаний, что открывает новые горизонты для исследований в области радиолокации, электромагнитной совместимости (ЭМС) и других высокотехнологичных направлений. Способность комбинировать сигналы с различных каналов позволяет исследователям создавать уникальные тестовые условия.

Масштабируемость и управление

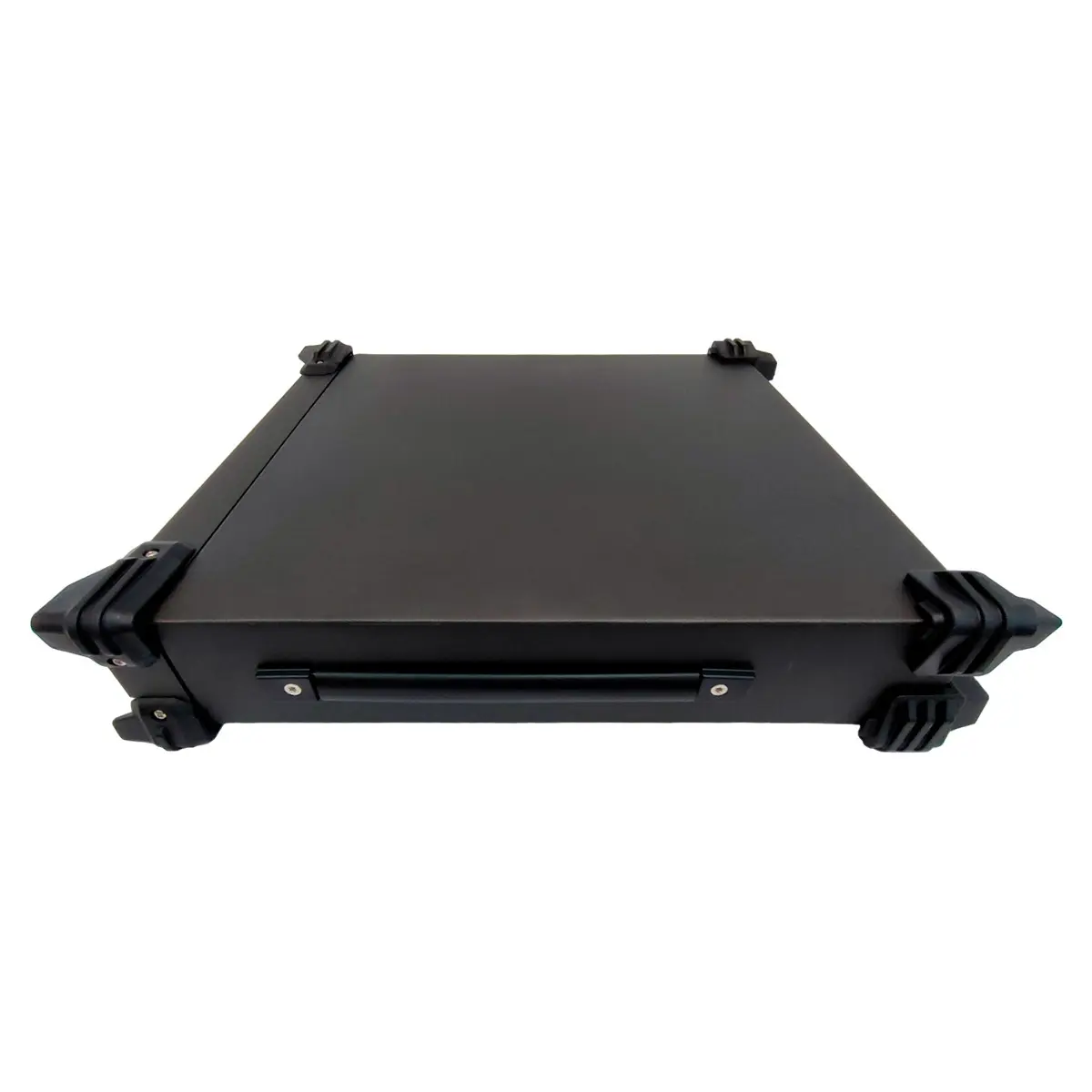

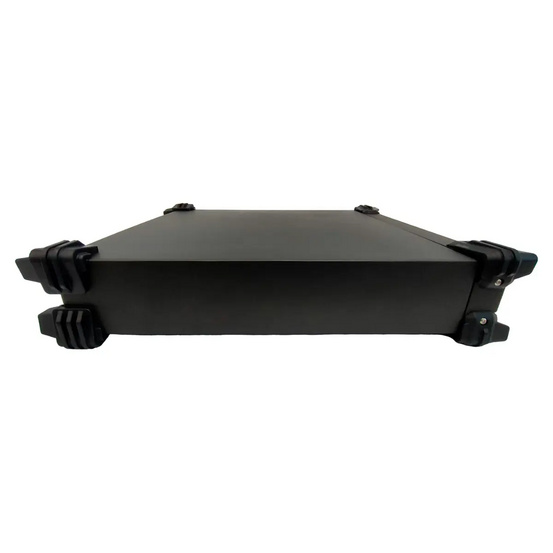

Nosean MSG5124 выполнен в моноблочном корпусе стоечного исполнения, что обеспечивает компактность и удобство размещения в лабораторной среде. Высокая плотность каналов позволяет легко масштабировать радиочастотный комплекс, что делает его идеальным выбором для лабораторий с растущими требованиями.

Программирование

Для внешнего управления генератор поддерживает стандартный набор команд SCPI, что упрощает интеграцию с различными системами автоматизации. Пользователи могут управлять устройством через платформу Web Control, а также использовать популярные языки программирования, такие как Excel, LabVIEW, Visual Basic и C++. Это позволяет автоматизировать процессы тестирования и значительно повысить эффективность работы.

Интуитивно понятный интерфейс

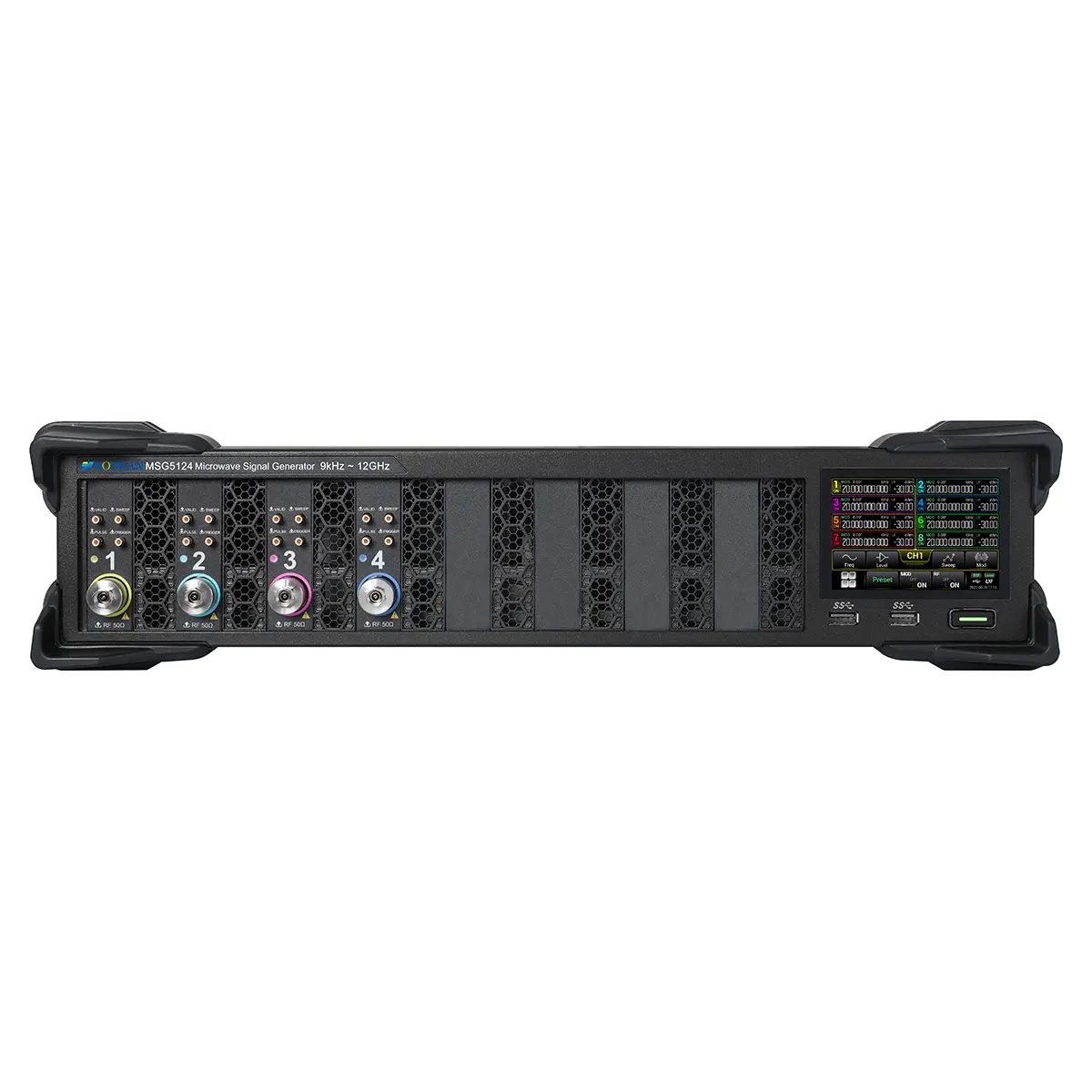

Генератор оснащен встроенным сенсорным дисплеем с диагональю 3,5 дюймов, что обеспечивает интуитивно понятный доступ к настройкам и режимам работы. Кроме того, существует возможность подключения полноформатного внешнего монитора через интерфейс HDMI, что позволяет удобно отображать состояние прибора и управлять им в режиме реального времени.

Купить высокочастотный РЧ-генератор сигналов, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
