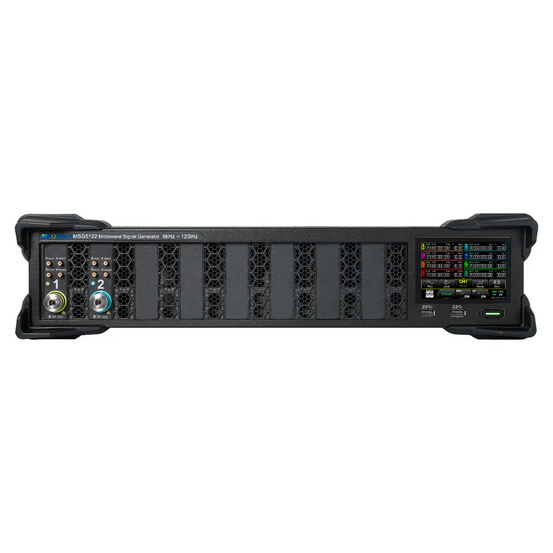

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122)

Наличие по запросу

Цена по запросу

Оформить заказ

Фазовая стабильность между каналами
Количество выходных каналов	2
Диапазон частот	от 9 кГц до 12 ГГц
Разрешение	0,01 Гц
Скорость установки	<3 мс (тип.)
f=10 ГГц, температурные колебания ≤1°C	±1°
Частота опорного генератора	10 МГц
Точность калибровки	≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)	<0,5 ppm <5 ppb (с опцией OCXO-D08)
Скорость старения	<1 ppm/год <30 ppb/год (с опцией OCXO-D08)
Выход внутреннего опорного генератора
Частота	10 МГц
Уровень	от +5 дБм до +10 дБм
Интерфейс	BNC (розетка)
Вход для внешнего опорного генератора
Частота	10 МГц
Уровень	от 0 дБм до +10 дБм
Максимальная девиация	±1 ppm
Интерфейс	BNC (розетка)
Выход/Вход синхронизации опорной частоты
Частота	4,8 ГГц
Уровень	от -3 дБм до +3 дБм
Интерфейс	SMA (розетка)
Установка фазы
Диапазон девиации фазы	±180°
Разрешение	0,01°
Параметры спектра генерируемых сигналов
Гармонические искажения (непрерывный режим)
10 МГц ≤ f ≤ 4 ГГц	вых. уровень: ≤ +10 дБм < -30 дБн
4 ГГц < f ≤ 10 ГГц	вых. уровень: ≤ +10 дБм< -50 дБн
10 ГГц < f ≤ 12 ГГц	вых. уровень: ≤ +7 дБм< -30 дБн
Субгармонические искажения (непрерывный режим)
Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)
1 МГц ≤ f ≤ 1,5 ГГц	< -60 дБн, < -70 дБн (тип.)
1,5 ГГц < f ≤ 2,825 ГГц	< -70 дБн, < -75 дБн (тип.)
2,825 ГГц < f ≤ 5,65 ГГц	< -64 дБн, < -69 дБн (тип.)
5,65 ГГц < f ≤ 11,3 ГГц	< -58 дБн, < -63 дБн (тип.)
11,3 ГГц < f ≤ 12 ГГц	< -52 дБн, < -57 дБн (тип.)
Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)
f = 1 ГГц	< -130 дБн/Гц, < -133 дБн/Гц (тип.)
f = 2 ГГц	< -120 дБн/Гц, < -123 дБн/Гц (тип.)
f = 4 ГГц	< -114 дБн/Гц, < -117 дБн/Гц (тип.)
f = 10 ГГц	< -108 дБн/Гц, < -111 дБн/Гц (тип.)
Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)
50 МГц ≤ f ≤ 1 ГГц	<-140 дБн/Гц
1 ГГц < f ≤ 10 ГГц	<-135 дБн/Гц
10 ГГц < f ≤ 12 ГГц	<-130 дБн/Гц

Описание

Высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122) представляет собой выдающееся решение для лабораторных исследований. Этот двухканальный прибор предназначен для создания высококачественных радиочастотных сигналов в диапазоне от 9 кГц до 12 ГГц, что делает его незаменимым инструментом для специалистов в различных областях науки и техники.

Основные характеристики и возможности

Модель выделяется среди аналогичных устройств благодаря своей высокой выходной мощности в 20 мВт и возможности формирования фазокогерентных сигналов. Это особенно актуально для сложных сценариев испытаний, таких как:

Квантовые технологии: Генератор позволяет создавать стабильные сигналы, что критически важно для работы с квантовыми системами.
Генерация радиолокационных сигналов: Устройство может использоваться для тестирования и разработки радиолокационных систем, обеспечивая необходимую точность и чистоту сигналов.
MIMO (Multiple Input Multiple Output): Возможности генератора позволяют проводить эксперименты в области многоканальной передачи данных.
Электромагнитная совместимость (ЭМС): Генератор может быть использован для испытаний на ЭМС, что важно для обеспечения надежности и безопасности различных устройств.

Удобство и функциональность

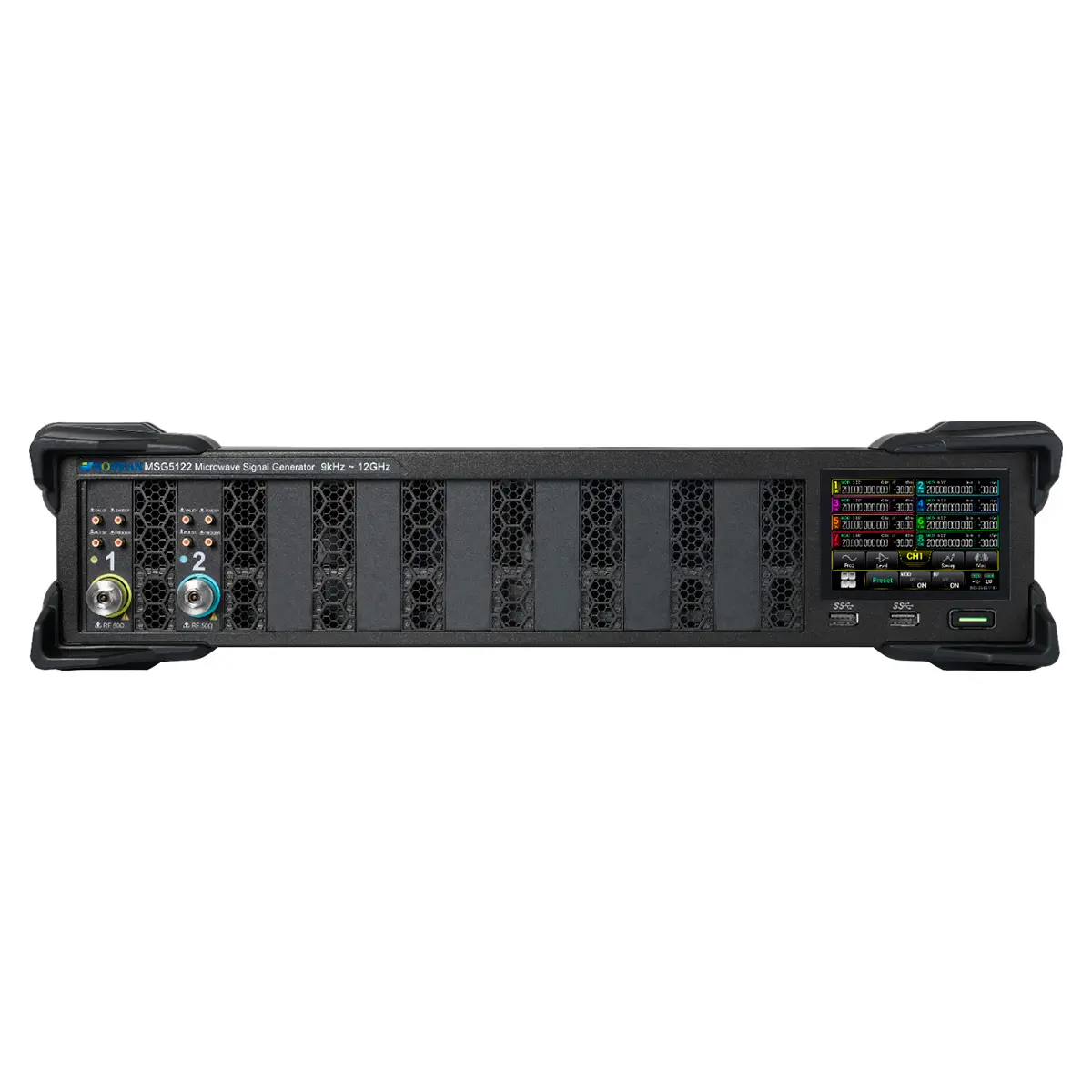

Высокочастотный генератор сигналов выполнен в моноблочном корпусе стоечного исполнения, что обеспечивает удобство размещения в лабораторных условиях. Высокая плотность каналов позволяет масштабировать радиочастотный комплекс, что особенно полезно для крупных исследований и испытаний.

Дистанционное управление и программирование

Прибор поддерживает стандартный набор команд SCPI для дистанционного управления и программирования, что обеспечивает совместимость с различными системами автоматизации. Кроме того, пользователи могут управлять генератором Nosean MSG5122 через платформу Web Control, а также с помощью популярных языков программирования и платформ, таких как Excel, LabVIEW, Visual Basic и C++. Это открывает широкие возможности для автоматизированного тестирования и интеграции в существующие системы.

Интуитивно понятный интерфейс

Генератор оснащен встроенным сенсорным дисплеем диагональю 3,5 дюйма, который обеспечивает удобный доступ к настройкам и режимам работы прибора. Для более детального отображения состояния устройства предусмотрен интерфейс HDMI, который позволяет подключить полноформатный внешний монитор. Это особенно полезно в сложных экспериментах, где требуется мониторинг нескольких параметров одновременно.

Купить высокочастотный РЧ-генератор сигналов Nosean MSG5122 (DSG5122), а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
