ВЫХОДНАЯ ЧАСТОТА
|
|---|
| Диапазон | 250 кГц …3 ГГц
|
|---|
| Дискретность установки | 0,1 Гц |
|---|
Погрешность установки
| ±1×10-7 (есть вход внеш. опорной частоты 10 МГц)
|
|---|
Нестабильность
| ±1×10-6 /год; ±1×10-6 /0°С…45°С
|
|---|
ВЫХОДНОЙ УРОВЕНЬ
|
|---|
Диапазон
| минус 127…13 дБм
|
|---|
Разрешение
| 0,01 дБ
|
|---|
Погрешность установки
| < ± 1 дБ (несущая ˃ 100 кГц, минус 120…13 дБм, АРУ вкл., 20°С…30°С)
|
|---|
ВЧ выход
| N тип, 50 Ом
|
|---|
Плотность фазовых шумов
| < минус 115 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
|
|---|
Паразитная ЧМ
| ≤ 30 Гц (несущая 1 ГГц, полоса 0,3…3,0 кГц）
|
|---|
Гармоники несущей
| < минус 30 дБн при уровне < 0 дБм
|
|---|
| Негармонические составляющие | < минус 50 дБн при уровне < 0 дБм и отстройке от несущей ˃ 10 кГц
|
|---|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
|
|---|
Глубина модуляции
| 0 … 100 % (разрешение 0,1 %)
|
|---|
Частота модуляции
| 20 Гц … 20 кГц (разрешение 1 Гц)
|
|---|
Искажение
| < 2 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ 80%)
|
|---|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
|
|---|
Девиация частоты
| 20 Гц … 100 кГц (разрешение 1 Гц)
|
|---|
Частота модуляции
| 20 Гц … 80 кГц (разрешение 1 Гц) |
|---|
Искажение
| < 1 % (частота ЧМ 1 кГц, девиация частоты 50 кГц)
|
|---|
ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
|
|---|
Девиация фазы
| 0 … 10 рад (Fмод < 10 кГц); 0 … 5 рад (10 кГц < Fмод < 20 кГц)
|
|---|
Разрешение
| 0,01 рад
|
|---|
Частота модуляции
| 300 Гц … 20 кГц
|
|---|
Искажение
| < 1,5 % (частота ФМ 1 кГц, девиация фазы 5 рад)
|
|---|
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.)
|
|---|
Подавление в паузе
| ＞60 дБ
|
|---|
Время нарастания/спада
| < 60 нс
|
|---|
Длительность импульса
| 400 нс …500 мс (разрешение 100 нс)
|
|---|
Период следования
| 40 мкс …2 с (разрешение 100 нс)
|
|---|

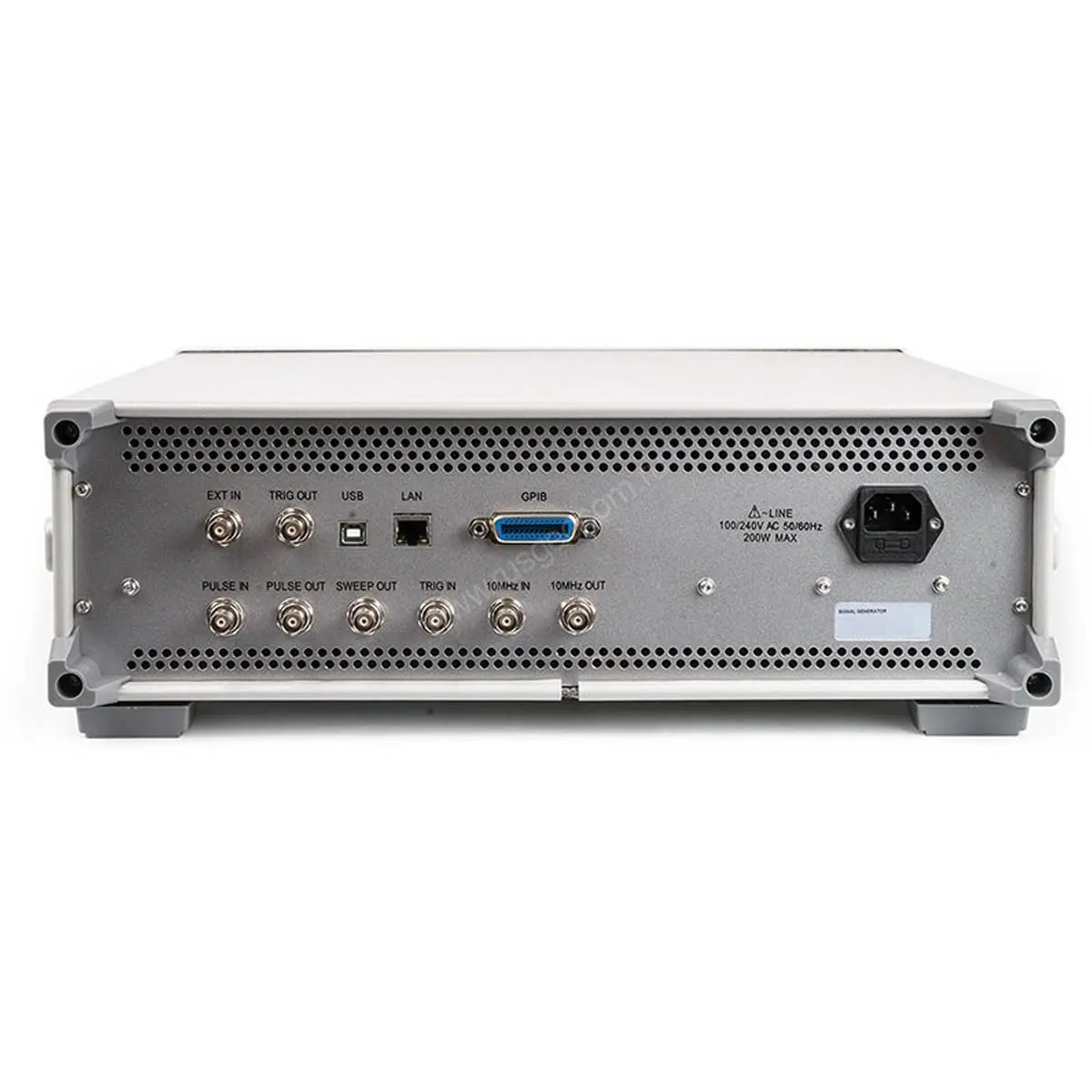

ВХОДЫ/ВЫХОД
|
|---|
Выход ОГ
| 10 МГц, > 0,35 Вскз (BNC, 50 Ом)
|
|---|
Вход ОГ
| 10 МГц, 0,5 … 2 Вскз (BNC, 50 Ом)
|
|---|
ОБЩИЕ ДАННЫЕ
|
|---|
ЖК-дисплей
| Диагональ 17,8 см, разрешение: 800 х 480 точек
|
|---|
Напряжение питания
| 100 – 240 В (автовыбор), 47,5~52,5 Гц;
|
|---|
| Потребляемая мощность | Не более 50 Вт
|
|---|
Рабочая температура
| 0…40°С
|
|---|
Интерфейсы
| LAN, GPIB, USB-Device
|
|---|
| Габаритные размеры | 410 × 130 × 400 мм (ШхВхГ)
|
|---|
Масса
| 10 кг
|
|---|
Комплект поставки
| кабель питания, руководство по эксплуатации, руководство по программированию
|
|---|
