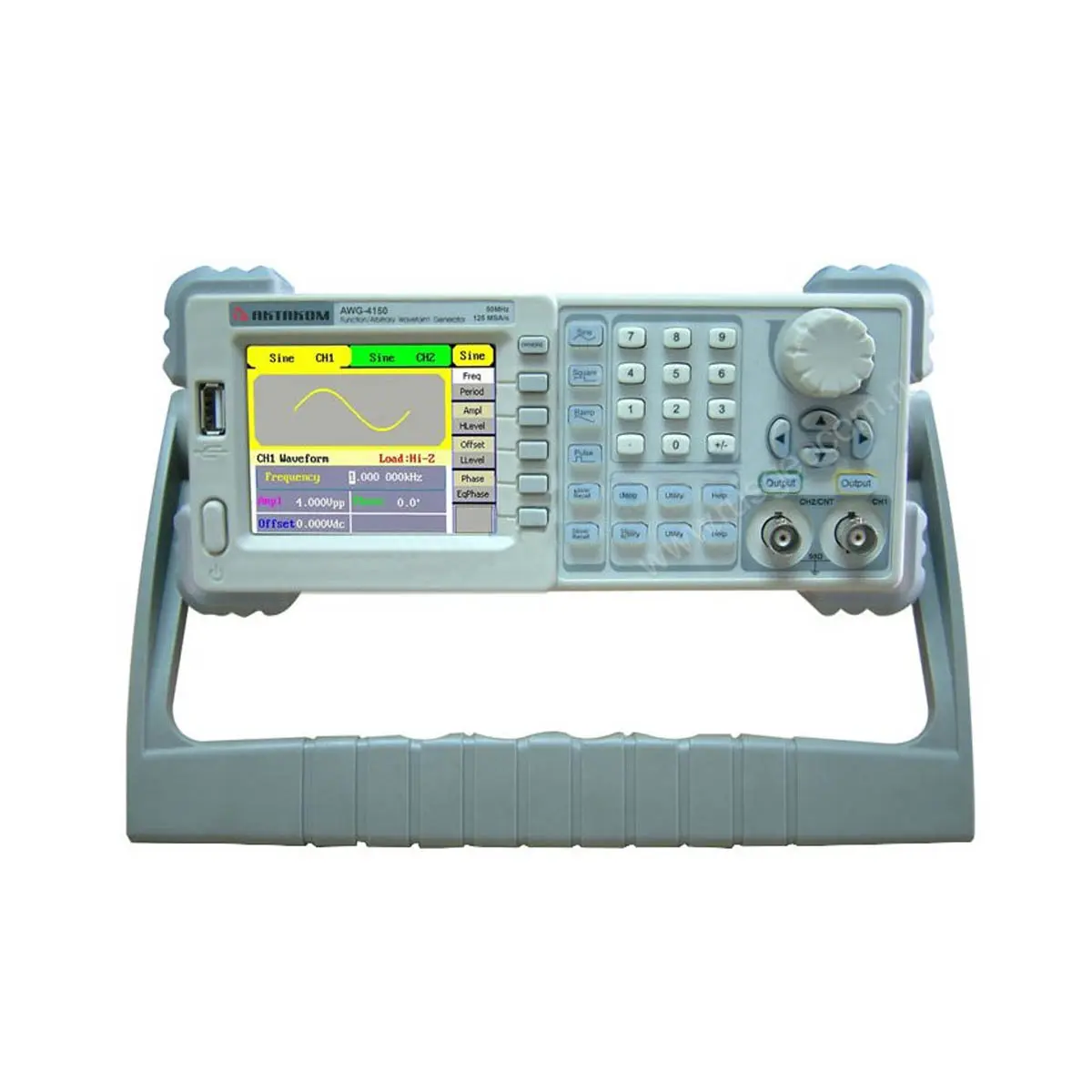

| Максимальная выходная частота | 50 МГц |
|---|
| Количество каналов | 2 |
|---|
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум
48 типов специальной формы |
|---|
| Частотные характеристики |
|---|
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 50 МГц |
|---|
| прямоугольный сигнал | 1 мкГц ~ 25 МГц |
| импульсный сигнал | 1 мкГц ~ 5 МГц |
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц |
|
| белый шум (Гаусс) | полоса 5 МГц (-3дБ) |
| специальной формы | 1 мкГц ~ 5 МГц |
| Разрешение по частоте | 1 мкГц |
|---|
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) |
|---|
| Синусоидальный сигнал |
|---|
| Коэффициент гармоник | CH1 | CH2 |
|---|
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п |
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн |
|---|
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн |
|---|
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн |
|---|
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц,1 Вп-п) |
|---|
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) |
|---|
| Фазовый шум | -108 дБн/Гц @ 10 кГц |
|---|
| Прямоугольный сигнал |
|---|
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) |
|---|
| Выброс | < 5 % (1 кГц, 1 Вп-п) |
|---|
| Коэф. заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% |
|---|
| 10 мГц ~ 20 MГц | 40% ~ 60% |
| 20 мГц ~ 25 MГц | 50% |
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф. заполнения) |
|---|
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) |
|---|
| Треугольный сигнал |
|---|
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) |
|---|
| Симметрия | 0 ~ 100% |
|---|
| Импульсный сигнал |
|---|
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс |
|---|
| Время нарастания / спада | < 12 нс (1 кГц, 1 Вп-п) |
|---|
| Выброс | < 5% |
|---|
| Джиттер | 6 нс +100 ppm от периода |
|---|
| Специальная форма |
|---|
| Максимальное количество точек участвующих в формировании сигнала | 16 К |
|---|
| Вертикальное разрешение | 14 бит |
|---|
| Частота дискретизации | 125 Мвыб/сек |
|---|
| Время нарастания / спада | < 20 нс |
|---|
| Джиттер (СКЗ) | 6 нс + 30 ppm |
|---|
| Сохранение в энергонезависимую память | 10форм |
|---|
| Характеристики выхода |
|---|
| Канал(выход) | CH1 | CH2 |
|---|
| Амплитуда | 2 мВп-п -10 Вп-п (50 Ом, <10 МГц)
2 мВп-п - 5 Вп-п (50 Ом, >10 МГц)
4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц)
4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц) | 2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс) |
|---|
| Вертиакальное разрешение (100 кГц, синус) | ±(1 %+1 мВп-п) | ±(1 %+ 1 мВп-п) |
|---|
| Неравномерность АЧХ (синус, 5 Вп-п) | 0.1 дБ (<100 кГц)
0.15 дБ (100 кГц ~ 5 МГц)
0.3 дБ (>5 МГц) |
|---|
| DC смещение |
|---|
| Канал(выход) | CH1 | CH2 |
|---|
| Диапазон (DC) | 5 В (50 Ом) 10 В (высокий импеданс) | 1.5 В (50 Ом) 3 В (высокий импеданс) |
|---|
| Погрешность | ± (1%+1 мВ) |
|---|
| Выходной разъем |
|---|
| Канал(выход) | CH1 | CH2 |
|---|
| Импеданс | 50 Ом | 50 Ом |
|---|
| Защита | защита от короткого замыкания | защита от короткого замыкания |
|---|
| AM Модуляция (CH1/CH2) |
|---|
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц) |
|---|
| Коэффициент модуляции | 0% ~ 120% |
|---|
| ЧМ Модуляция (CH1/CH2) |
|---|
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
|---|
| Девиация частоты | 0 ~ 2.5 МГц |
|---|
| ФМ Модуляция (CH1/CH2) |
|---|
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц) |
|---|
| Девиация | 0 ~ 360° |
|---|
| Частотная манипуляция (CH1/CH2) |
|---|
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
|---|
| Амплитудная манипуляция (CH1/CH2) |
|---|
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц) |
|---|
| ШИМ модуляция(CH1/CH2) |
|---|
| Частота | 500 мкГц ~ 20 кГц |
|---|
| Источник | Внутренний / Внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|---|
| Внешний | -6 В ~+6 В (соответствует глубине модуляции 0%~100%) |
|---|
| Режим свипирования (качания)(CH1/CH2) |
|---|
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|---|
| Закон | линейный / логарифмический |
|---|
| Направление | Вверх / Вниз |
|---|
| Время свипирования | 1 мс ~ 500 с + 0.1% |
|---|
| Источник запуска | Ручной, внешний, внутренний |
|---|
| Режим пачек импульсов(CH1/CH2) |
|---|
| Форма | синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|---|
| Тип | Количество импульсов: 1 ~ 50000 , непрерывный, стробированный |
|---|
| Начальная / Конечная фаза | 0° ~ 360° |
|---|
| Время стояния | 1 мс ~ 500 с + 0.1% |
|---|
| Стробированный запуск | Внешний запуск |
|---|
| Источник запуска | Ручной, внешний, внутренний |
|---|
| Разъемы на передней панели |
|---|
| Внешняя модуляция | ±6 Вп-п (5 кОм входной импеданс) |
|---|
| Внешний запуск | TTL уровень |
|---|
| Вход запуска |
|---|
| Уровень | TTL |
|---|
| Скорость нарастания | > 100 нс |
|---|
| Входной импеданс | > 10 К, DC связь |
|---|
| Время отклика | свипирование:< 500 мкс |
|---|
| Режим пачек | < 500 нс |
|---|
| Выход запуска |
|---|
| Уровень | TTL |
|---|
| Длительность импульса | > 400 нс |
|---|
| Выходной импеданс | > 50 Ом |
|---|
| Максимальная частота | 1 МГц |
|---|
| SYNC выход |
|---|
| Уровень | TTL |
|---|
| Длительность | > 50 нс |
|---|
| Входной импеданс | > 50 Ом |
|---|
| Максимальная частота | 2 МГц |
|---|
| Частотомер |
|---|
| Измеряемый параметр | Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
|---|
| Частотный диапазон | Один канал: 100 мГц ~ 200 МГц |
|---|
| Разрешение по частоте | 6 разрядов/с |
|---|
| Диапазон амплитуд и чувствительность (немодулированный сигнал) |
|---|
| Авто | 1 Гц ~ 200 MГц | 200 мВп-пp ~ 5 Вп-п |
|---|
| Ручной | DC связь | DC диапазон девиации | +1.5 В dc |
|---|
| 100 мГц ~ 100 МГц | 20 мВскз ~ +5 Вac+dc |
| 100 МГц ~ 200 МГц | 40 мВскз ~ +5 Вac+dc |
| AC связь | 1 Гц ~ 100 МГц | 50 мВскз ~ +5 Вac+dc |
| 100 МГц ~ 200 МГц | 100 мВскз ~ +5 Вac+dc |
| Длительность импульса и коэффициент заполнения | 1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п) |
|---|
| Параметры входа | Входной импеданс | 1 МОм |
|---|
| Тип свяи | AC, DC |
| Чувствительность | > Три уровня: низкий, средний, высокий |
| Система запуска | Уровень запуска: ±3 В (0.1 %~ 100%) |
|---|
| Разрешение: 6 мВ |
| Установка уровня: ручной / автоматический |
| Основные характеристики |
|---|
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 |
|---|
| Питание | 100~240 В АСскз,45~440 Гц, CATII |
|---|
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN |
|---|
| Потребляемая мощность | не более30 Вт |
|---|
| Рабочая температура | 0°C...50°C |
|---|
| Габаритные размеры | 229 х 105 х 281 мм |
|---|
| Вес | 2,8 кг, вес в упаковочной таре 3,8 кг |
|---|
| Габариты в упаковочной таре | 230х200х430 мм |
|---|
