Генератор сигналов радиочастотный Актаком ADG-4522

Наличие по запросу

Цена по запросу

Оформить заказ

Максимальное количество строк в сигнале:

Частота:

Номинальная амплитуда сигнала (на нагрузке 75 Ом):

Пределы регулирования амплитуды видео сигнала:

Пределы регулирования амплитуды "уровня чёрного":

Форма:

Пределы регулирования амплитуды синхросигналов:

ЦАП:

Максимальная амплитуда выходного сигнала:

Вых. фильтр, доп. функции: режим:

Количество аналоговых выходов:

Количество цифровых выходов:

Канал A
Характеристика	Значение
Частотные характеристики
Диапазон	Синусоидальный	1 мкГц ... 1500 МГц
Диапазон	Прямоугольный	1 мкГц ... 80 МГц
Разрешение	≤80 МГц	1 мкГц
Разрешение	>80 МГц	1 Гц
Стабильность	≥ 1,0 кГц	±1 ppm
Стабильность	< 1,0 кГц	±50 ppm
Выходной уровень (синусоидальный сигнал)
Диапазон	≤500 МГц	-127 дБм ... +13 дБм
	≤500 МГц	-127 дБм ... -117 дБм (тип.)
	≤1000 МГц	-110 дБм ... +13 дБм
	≤1000 МГц	-100 дБм ... -110 дБм (тип.)
	≤1500 МГц	-105 дБм ... +10 дБм
	≤1500 МГц	-100 дБм ... -105 дБм (тип.)
Разрешение	0,1 дБ
Погрешность установки	≤300 МГц, -105 дБм ... +13 дБм	±1,0 дБм
	≤1500 МГц, -80 дБм ... +13 дБм	±1,5 дБм ±1,0 дБм
	≤1500 МГц, -100 дБм ... -80 дБм	±2,5 дБм ±1,5 дБм
КСВН	вых. уровень ≤0 дБм	< 1,8
Cинусоидальный сигнал
Гармонические искажения	вых. уровень ≤4 дБм	<-33 дБн
Негармонические искажения	вых. уровень ≤4 дБм, девиация ≤5 кГц	<-40 дБн
Уровень субгармоник	вых.уровень ≤4 дБм	<-40 дБн
Модуляционный шум	полоса 0,3 ... 3 кГц, СКЗ < 120 МГц	<100 Гц
Прямоугольный сигнал
Время нарастания / спада	≤15 нс
Выброс	≤5%
Модуляции
Тип
Внешняя модуляция	Частота	DC ... 10 кГц
Внешняя модуляция	Уровень	±2,5 В
Свипирование по частоте
Закон	линейный, логарифмический
Время свипирования	≤80 МГц, линейный	1 мс ... 800 с
Время свипирования	≤80 МГц, логарифмический	100 мс ... 800 с
Шаг свипирования	≤80 МГц, линейный	50 мс ... 10 c
Режим пачек импульсов
Количество импульсов	1 ... 10000
Период запуска	0,1 мс ... 800 c
Канал B
Частотные характеристики
Диапазон	1 мкГц ... 10 МГц
Разрешение	1 мкГц
Стабильность	≥ 1,0 кГц	±1 ppm
Стабильность	< 1,0 кГц	±50 ppm
Формы сигнала
Тип	синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока
Прямоугольный сигнал	Время нарастания	≤50 нс
Прямоугольный сигнал	Коэффициент заполнения	0,01% ... 99,99%
Импульсный	Время нарастания	≤50 нс
Импульсный	Длительность импульса	20 нс ... 20 с
Пилообразный	Симметрия	0,0% ... 100,0%
Характеристики вывода
Амплитуда	50 Ом	1 мВпп ... 10 Впп
Амплитуда	Высокий импеданс	2 мВпп ... 20 Впп
Характеристики вывода
Амплитуда	50 Ом	1 мВпп ... 10 Впп
Амплитуда	Высокий импеданс	2 мВпп ... 20 Впп
Смещение	50 Ом	±5 Впик AC+DC
Смещение	Высокий импеданс	±10 Впик AC+DC

Описание

Генератор сигналов радиочастотный ADG-4522

Два независимых канала: ВЧ и НЧ
Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
Высокая стабильность опорного генератора 1 ppm
Низкий уровень искажений
Режимы модуляции АМ, ЧМ, ЧМн, ФМн
Режим пачек импульсов (пакетный режим)
Режим качания частоты (свипирование)
8 видов форм сигналов (канал B)

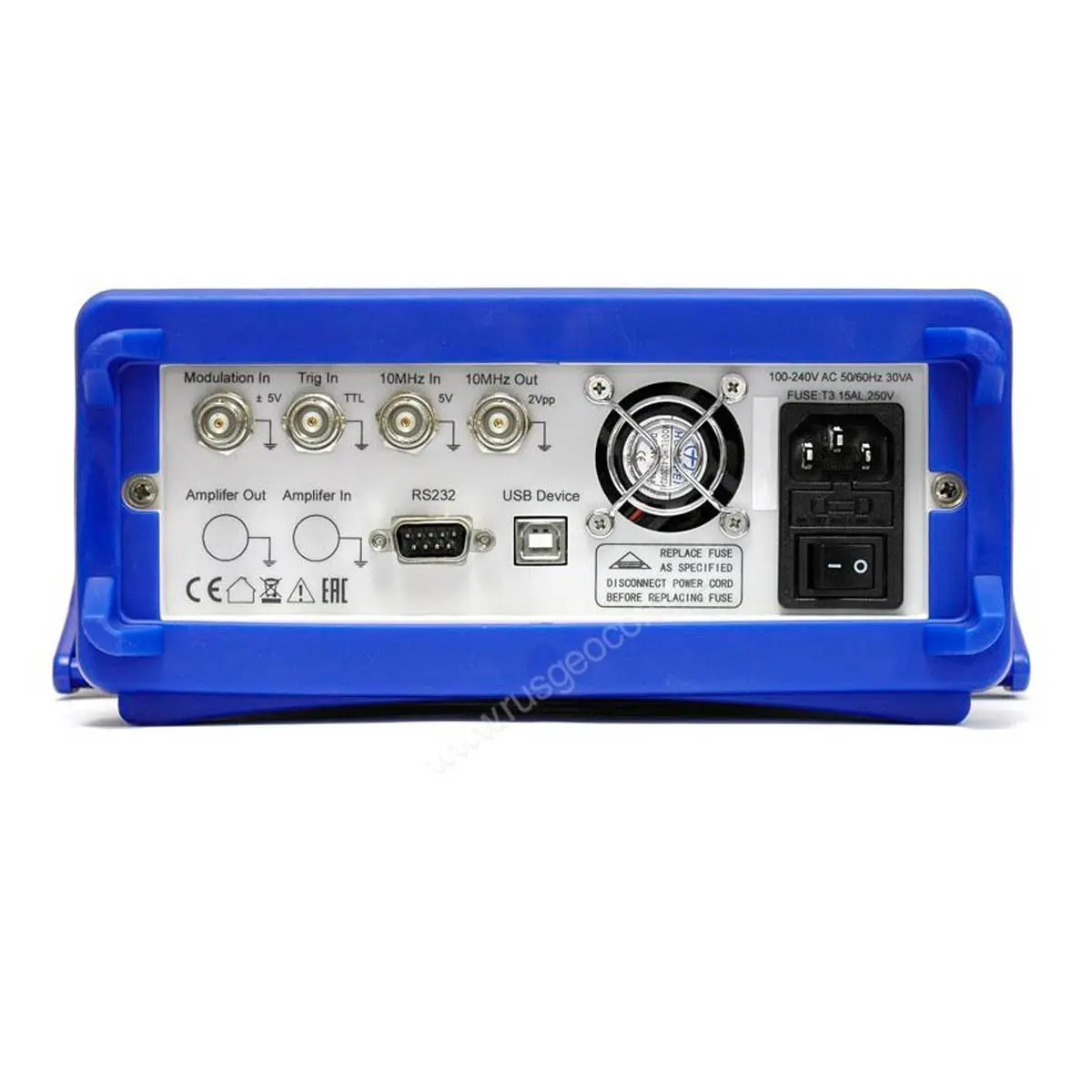

Интерфейсы USB-device, RS-232

Купить Актаком ADG-4522, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
