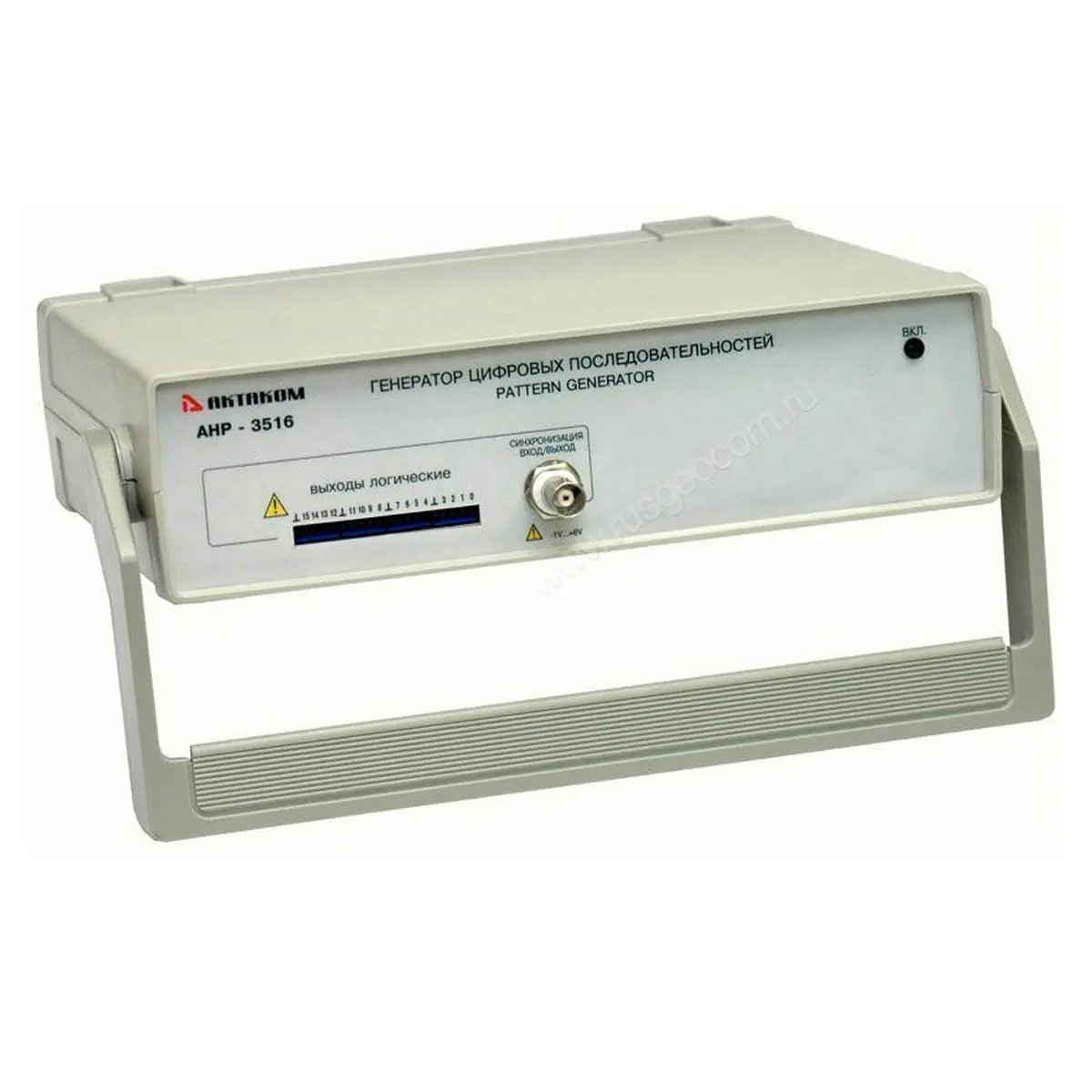

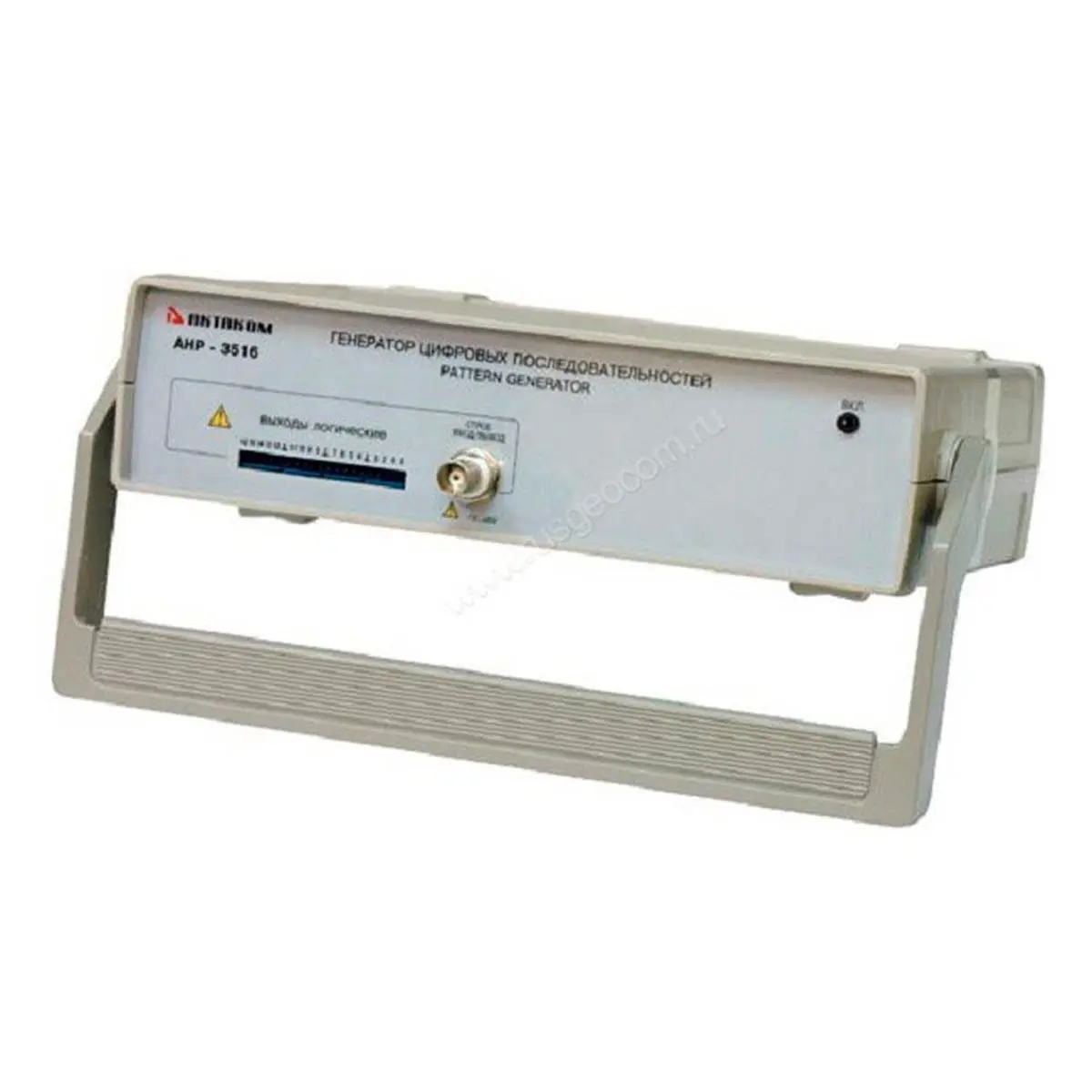

Генератор сигналов цифровых последовательностей Актаком АНР-3516 USB

Наличие по запросу

Цена по запросу

Оформить заказ

Требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ

Предельные значения напряжения на входах внешнего тактирования и синхронизации: –1...+6 В

Максимальная амплитуда выходного сигнала:

Вых. фильтр, доп. функции: режим:

Вес: 1,5 кг

Количество аналоговых выходов:

Питание: +6 В / ~220 В / 50 Гц, 15 Вт

Количество цифровых выходов:

Габариты: 260х210х70 мм

Максимальное количество строк в сигнале:

Частота:

Номинальная амплитуда сигнала (на нагрузке 75 Ом):

: 16 цифровых

Пределы регулирования амплитуды видео сигнала:

: USB 1.1

Пределы регулирования амплитуды "уровня чёрного":

Форма:

Пределы регулирования амплитуды синхросигналов:

ЦАП:

Длина памяти на канал: 256 кбит

Частота внутреннего тактирования: 2 Гц...100 МГц

Частота внешнего тактирования: до 50 МГц

Амплитуда выходного напряжения: 1,8...4,3 В с шагом 1,2 мВ

Общие характеристики
Количество каналов	16 цифровых
Длина памяти на канал	256 кбит
Частота внутреннего тактирования	2 Гц...100 МГц
Частота внешнего тактирования	до 50 МГц
Амплитуда выходного напряжения	1,8...4,3 В с шагом 1,2 мВ
Требования к нагрузке выходов цифровых каналов	200 Ом, 20 пФ
Предельные значения напряжения на входах внешнего тактирования и синхронизации	–1...+6 В
Питание	+6 В / ~220 В / 50 Гц, 15 Вт
Интерфейс	USB 1.1
Питание	+6 В / ~220 В / 50 Гц, 15 Вт
Габариты	260х210х70 мм
Вес	1,5 кг

Описание

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств

16 цифровых каналов
длина памяти на канал 256 кбит
частота внутреннего тактирования 2 Гц...100 МГц
частота внешнего тактирования до 50 МГц
амплитуда выходного напряжения 1,8...4,3 В с шагом 1,2 мВ
требования к нагрузке выходов цифровых каналов: 200 Ом, 20 пФ
внешняя синхронизация
запуск внешних устройств
предельные значения напряжения на входах внешнего тактирования и синхронизации –1...+6 В
регулируемые пороги срабатывания при внешней синхронизации/тактировании
питание +6 В / ~220 В / 50 Гц, 15 Вт
интерфейс USB 1.1
габаритные размеры 260x210x70 мм
масса не более 1,5 кг
