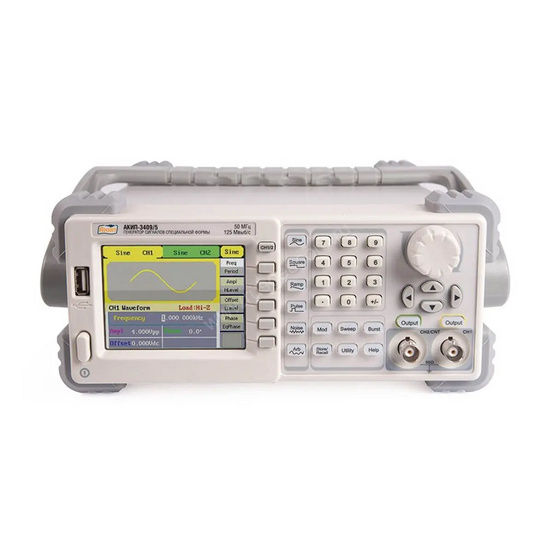

Генератор сигналов специальной формы АКИП-3409/1

Наличие по запросу

Цена по запросу

Оформить заказ

Виды модуляции: АМ | ЧМ | ФМ | ШИМ | АМн | ЧМн

Опорный генератор (погрешность установки частоты): ±1×10 -4 | опция ±2×10 -7

Выходной уровень (минимум): Канал 1- 2 мВпик-пик | Канал 2- 2 мВпик-пик

Выходной уровень (максимум): Канал 1- 10 Впик-пик | Канал 2- 3 Впик-пик

Частотный диапазон ОТ: 1 мкГц

Частотный диапазон ДО: 5 МГц

ГКЧ: Да

: 2

Память (СПФ): 16 кБ

: USB | Опция - GPIB

BURST Пакетный режим: Да

: 2

Экран ( разрешение): ЖК | 320х240 | 9 см

Особенности: Два независимых выхода. Прямой цифровой синтез (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 5 МГц, дискретизация до 125 МГц (45 видов). ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.

Выходной импеданс: 50 Ом

ЦАП: 14бит

Количество каналов	2
Цифровой выход	2
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	5 МГц
Опорный генератор (погрешность установки частоты)	±1×10^-4 \| опция ±2×10^-7
Выходной уровень (минимум)	Канал 1- 2 мВпик-пик \| Канал 2- 2 мВпик-пик
Выходной уровень (максимум)	Канал 1- 10 Впик-пик \| Канал 2- 3 Впик-пик
Выходной импеданс	50 Ом
ЦАП	14бит
Память (СПФ)	16 кБ
Виды модуляции	АМ \| ЧМ \| ФМ \| ШИМ \| АМн \| ЧМн
ГКЧ	Да
BURST Пакетный режим	Да
Экран (разрешение)	ЖК \| 320х240 \| 9 см
Особенности	Два независимых выхода. Прямой цифровой синтез (DDS). Стандартные формы сигналов - 5 видов. Режим формирования сигнала произвольной формы до 5 МГц, дискретизация до 125 МГц (45 видов). ПО для формирования сигналов СПФ (EasyWave). Частотомер до 200 МГц.
Интерфейс	USB \| Опция - GPIB

Описание

Двухканальный генератор сигналов специальной формы АКИП-3409/1 используется для тестирования и отладки радиоэлектронного оборудования. Особенности прибора - два независимых выхода, 14-разрядный ЦАП и низкий уровень цифрового дрожания сигнала.

Технические характеристики

Рабочие частоты - от 1 мкГц до 5 МГц
Разрешение при изменении частоты - 1 мкГц
5 стандартных форм сигналов, включая белый шум
Выходное сопротивление 50 Ом
46 произвольных предустановленных форм сигналов
Частота дискретизации 125 MГц
Пакетный режим и функция свипирования
Дисплей разрешением 320х240 с диагональю 9 см

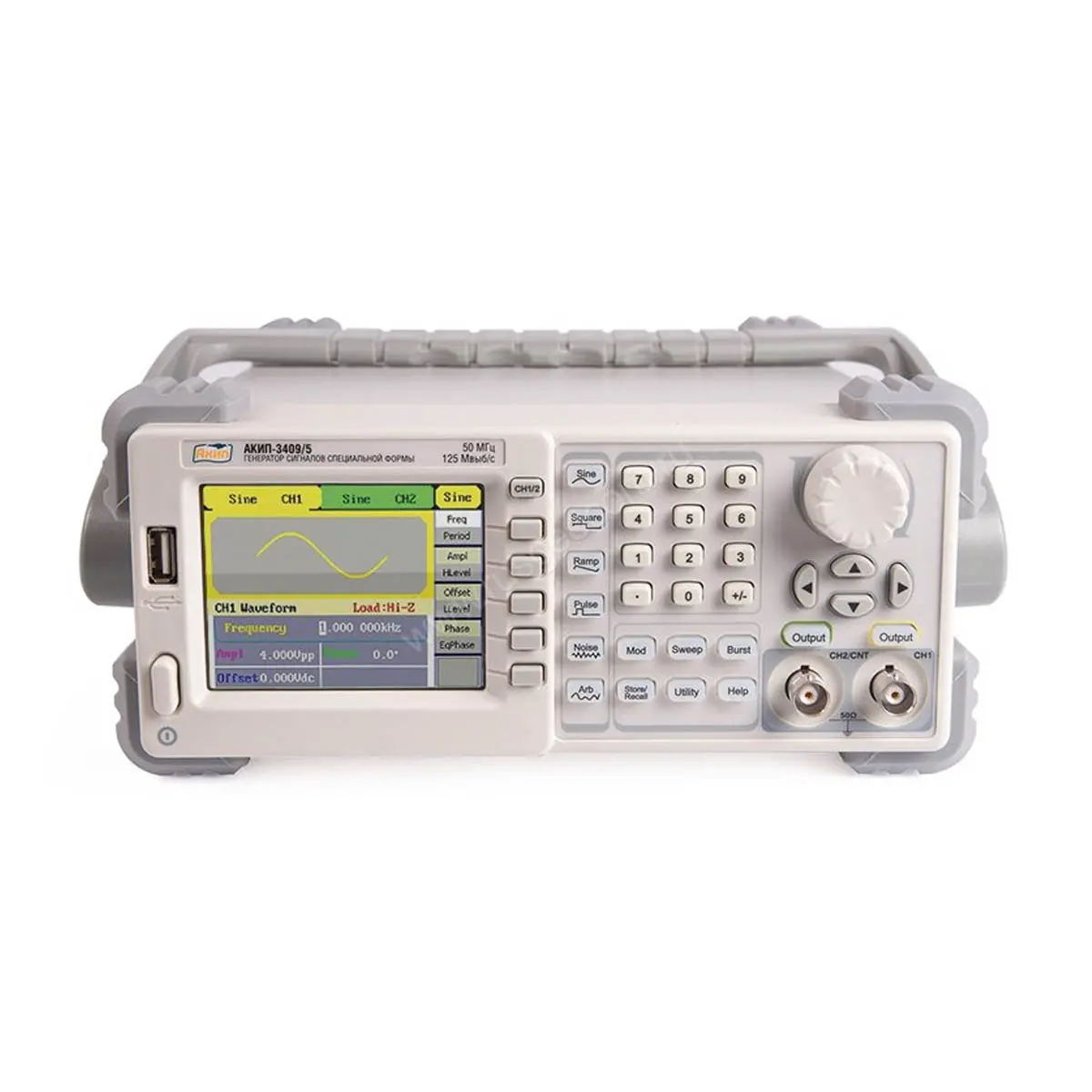

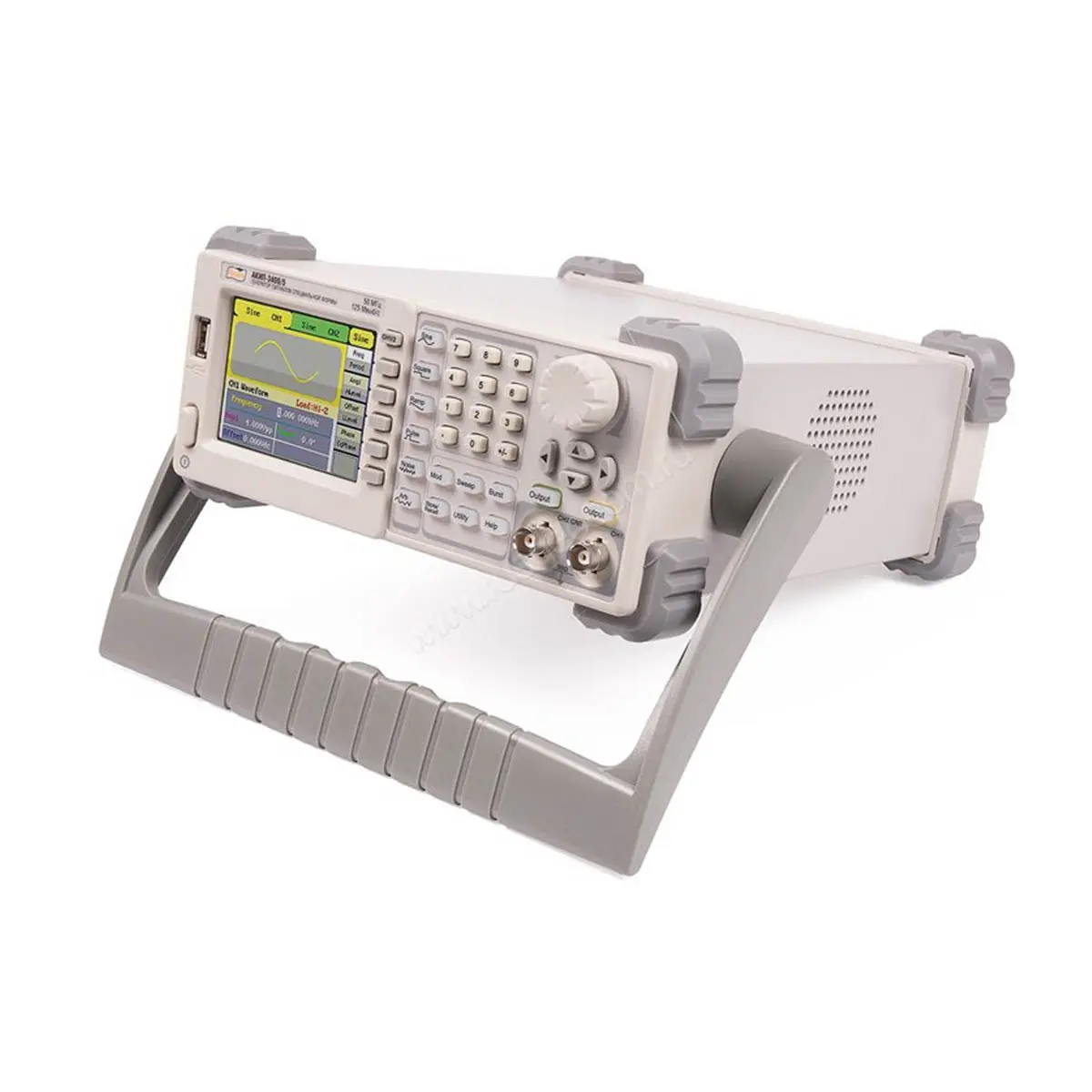

Прибор выполнен в компактном форм факторе и имеет удобную ручку для переноски.. ЖК-дисплей дает возможность отобразить характеристики воспроизводимого сигнала в цифровой и графической форме.

Генератор сигнала работает с использованием технологии DDS. Это дает возможность точно воспроизводить сигналы с нужными характеристиками и регулировать их. Специалисту будет постоянно известна частота и амплитуда сигнала. Технология DDS -прямого цифрового синтеза - дает возможность АКИП-3409/1 изменять отдельные характеристики с помощью кнопок на передней панели, не затрагивая других параметров сигнала.

Для дистанционного управления и документации данных с помощью ПК используется ПО для формирования сигналов EasyWave. С его помощью можно загрузить в генератор СПФ из библиотеки, отредактировать его или создать свой сигнал с нуля с помощью графических инструментов или цифровых данных в таблице.

Прибор может опционально комплектоваться USB-GPIB кабелем для встраивания в системы автоматизированного контроля и оценки, существующие на предприятии.
