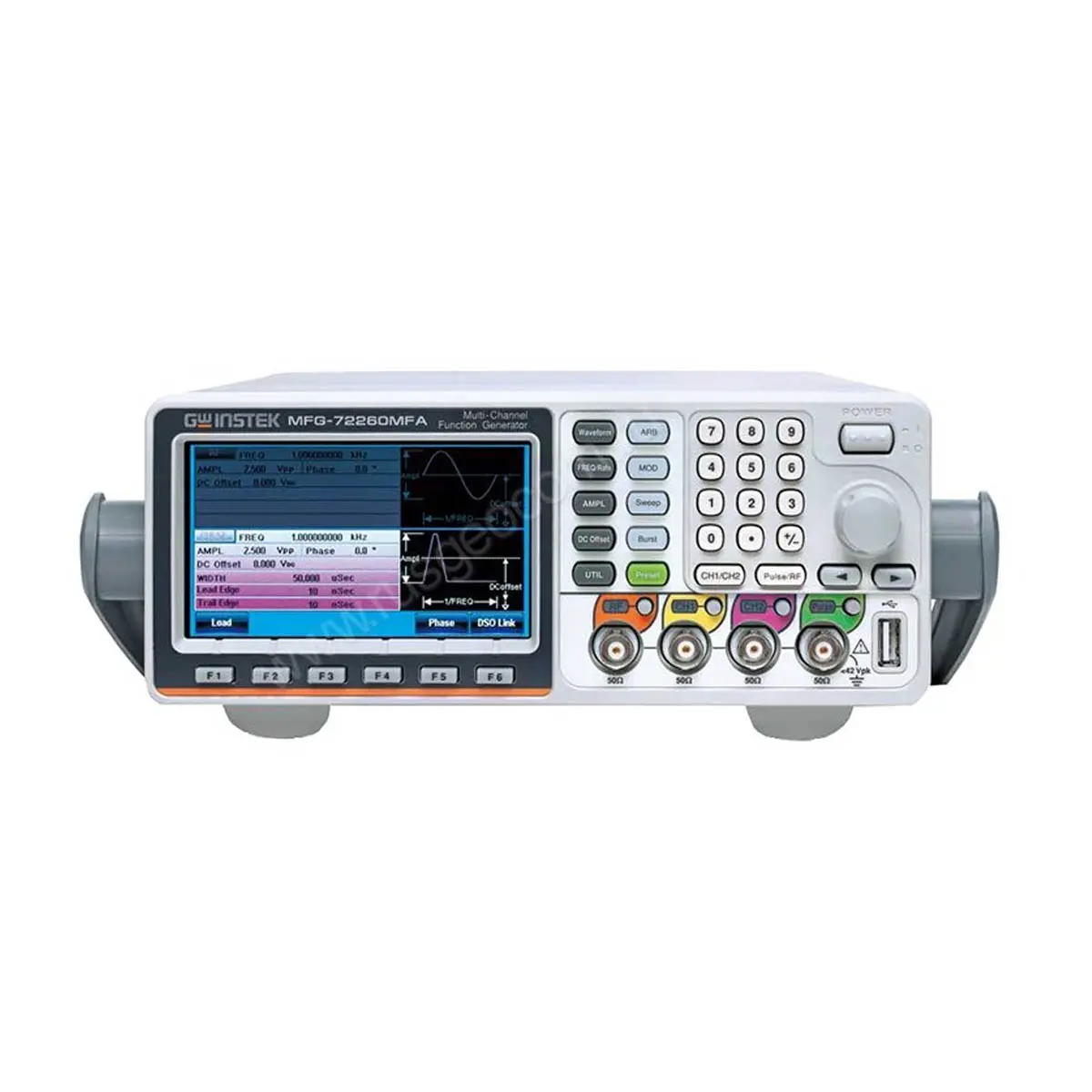

Многофункциональный генератор GW Instek MFG-72260M

Наличие по запросу

85690руб.

Оформить заказ

Внутренняя память (запись/вызов):

Коэффициент заполнения:

Экран ( разрешение):

: нет

Виды модуляции: AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ

Постоянное смещение:

Опорный генератор (погрешность установки частоты): ±2×10 -5

Особенности: Амплитуда 10 В (1 мкГц – 60 МГц), захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.

Длина памяти:

Выходной уровень (минимум): 1мВ

Выходной уровень (максимум): 2 В

Выходной импеданс (Ом): 50

: 4

Частотный диапазон ОТ: 1 мкГц

Частотный диапазон ДО: 160 МГц

Режим постоянного смещения:

Габариты:

Входящий уровень:

ЦАП (бит): 14

Импульс:

Режимы модуляции:

Память (СПФ): 16 к точек 10 ячеек

: USB, LAN.

Экран (см, разрешение): TFT | 480 х 272 | 11 см

Режимы свипирования:

BURST Пакетный режим: да

Увеличения амплитуды:

Время нарастания / спада:

Количество каналов	4
Цифровой выход	нет
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	160 МГц
Опорный генератор (погрешность установки частоты)	±2×10^-5
Выходной уровень (минимум)	1мВ
Выходной уровень (максимум)	2 В
Выходной импеданс (Ом)	50
ЦАП (бит)	14
Память (СПФ)	16 к точек 10 ячеек
Виды модуляции	AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ
BURST Пакетный режим	да
Экран (см, разрешение)	TFT \| 480 х 272 \| 11 см
Особенности	Амплитуда 10 В (1 мкГц – 60 МГц), захват сигнала на цифровом осциллографе GW Instek и его воспроизведение генератором.
Интерфейс	USB, LAN.

Описание

Многофункциональный генератор GW Instek MFG-72260M способен воспроизводить сигналы специальной формы, параметры которых определяются специалистом. Поддержка импорта параметров сигнала с осциллографов GW Instek обеспечивает удобство работы в составе диагностических комплексов. Независимые выходы с полной гальванической развязкой позволяют одновременно подключить 2 устройства.

Управление генератором осуществляется с помощью панели кнопок и цветного ЖК-дисплея разрешением 480 на 272 пикс, что позволяет использовать генератор без подключения к компьютеру.

Подключение к ПК через USB-кабель позволяет работать с приложением AWES. Эта программа предоставляет возможность самостоятельно сформировать сигнал с нужными характеристиками. Его можно создать с нуля или загрузить из каталога с возможностью корректировки сигналов.

Разъем RJ-45 предназначен для подключения генератора GW Instek MFG-72260M по витой паре к сети. Благодаря этому, устройство может работать в составе учебных и лабораторных комплексов. Также, доступно удаленное управление прибором.

На компьютере возможно формирование сигнала с любыми характеристиками. Для этого используется специализированное программное обеспечение AWES. Каталог готовых сигналов содержит различные популярные варианты, включая "белый шум" и другие виды шумов, а также цифровые последовательности для разных протоколов.

Поддерживается возможность воспроизведения сигналов и импульсов, которые ранее были записаны с помощью осциллографов GW Instek. Специалисту нужно лишь зафиксировать сигнал, после чего загрузить его на генератор воспроизвести.

Технические особенности прибора:

Предусмотрено три выходных канала, которые работают в диапазоне от 1 мкГц до 30 МГц. Режим смещения +\- 5 Впик.
Генерация электронных импульсов производится в пределах 1 мкГц – 25 МГц с амплитудой колебаний 1 мВ – 2,5 Впик.
Установлена внутренняя память, в которую можно записывать формы генерируемых сигналов и сохранять настройки.
