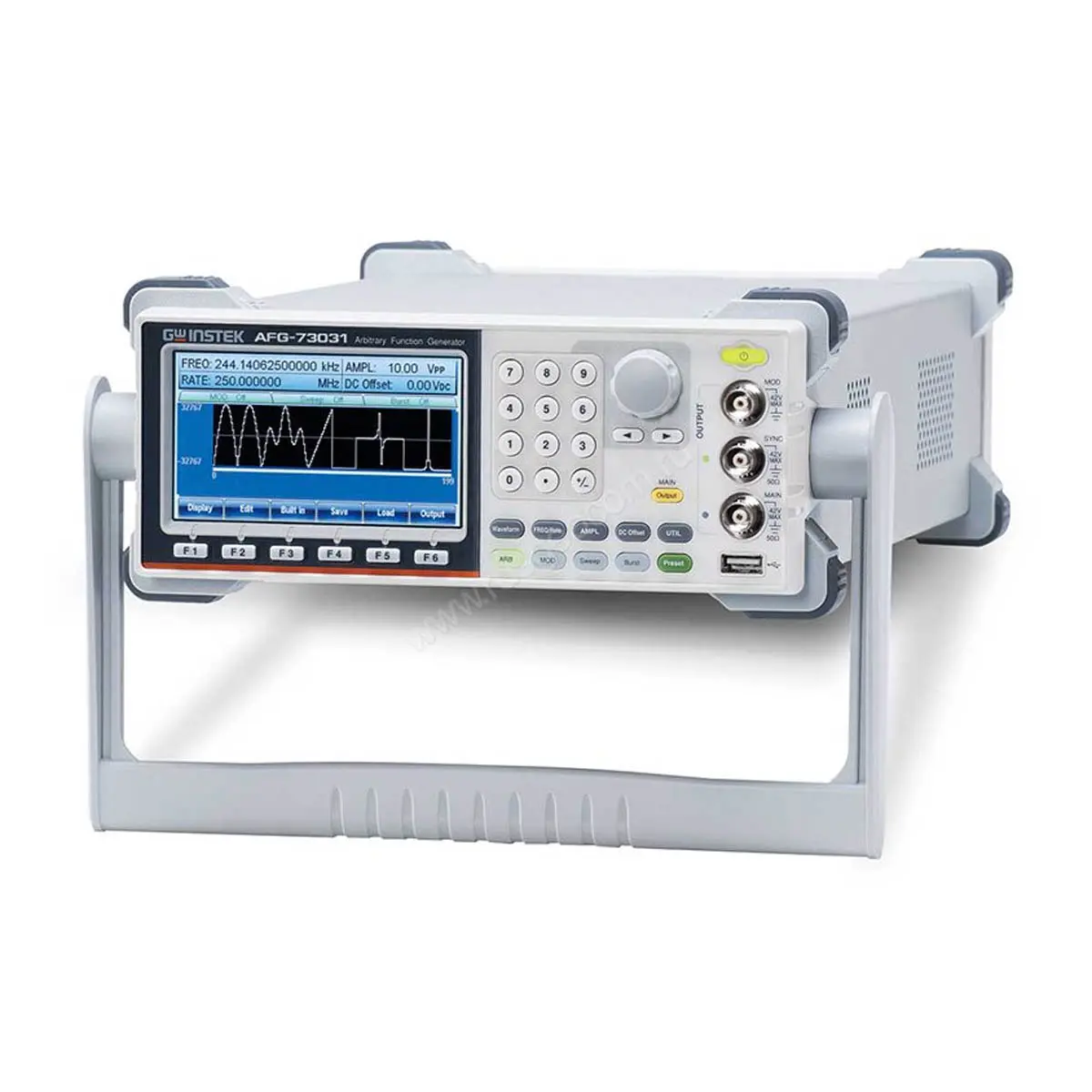

Генератор сигналов специальной формы GW Instek AFG-73031

Наличие по запросу

Цена по запросу

Оформить заказ

Экран ( разрешение):

: 1

Виды модуляции: АМ | ЧМ | ИМ | ШИМ | ЧМн

Особенности: Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 12 синфазных каналов). Реконструкция внешних сигналов. Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания. Программное обеспечение для формирования сигналов произвольной формы

Опорный генератор (погрешность установки частоты): ±1×10 -6

Выходной уровень (минимум): 1 мВпик-пик

Выходной уровень (максимум): 10 Впик-пик

: 1

Выходной импеданс (Ом): 50

Частотный диапазон ОТ: 1 мкГц

Частотный диапазон ДО: 30 МГц

ГКЧ: да

ЦАП (бит): 16

Память (СПФ): 8 МБ

: USB | LAN | Опция - GPIB

BURST Пакетный режим: да

Экран (см, разрешение): TFT | 480х272 | 11 см

Количество каналов	1
Цифровой выход	1
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	30 МГц
Опорный генератор (погрешность установки частоты)	±1×10^-6
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	16
Память (СПФ)	8 МБ
Виды модуляции	АМ \| ЧМ \| ИМ \| ШИМ \| ЧМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	TFT \| 480х272 \| 11 см
Особенности	Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 12 синфазных каналов). Реконструкция внешних сигналов. Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания. Программное обеспечение для формирования сигналов произвольной формы
Интерфейс	USB \| LAN \| Опция - GPIB

Описание

Генератор сигналов специальной формы GW Instek AFG-73031 – это одноканальное устройство, с помощью которого можно воспроизводить сигнал любой формы и с заданными техническими параметрами. Максимальное значение частоты генерируемого сигнала синусоидальной или прямоугольной формы – 30 МГц. Позиционируется как измерительный прибор для промышленных предприятий, для научных исследований и для образовательных учреждений. С помощью этого генератора можно диагностировать любые электроприборы, в том числе медицинское оборудования и его компоненты.

Устройство поддерживает подключение к ПК и управление с помощью программного обеспечения AWES. Это приложение для компьютера позволяет создавать сигналы любой формы. Библиотеки нужных сигналов есть на сайте разработчика и находятся в свободном доступе. Специалист может самостоятельно создавать сигнал, рисуя его графическое представление или загружая из таблицы, сформированной осциллографом.

Приборы могут синхронизировать фазу колебаний сигнала для организации мультиканальной работы. Возможно объединение до 6 генераторов. Синхронизация генератора сигналов специальной формы GW Instek AFG-73031 и других приборов производится через порт на корпусе, максимальная возможная частота сигнала – до 10 МГц.

Поддерживается режим качания по частоте ГКЧ. Поэтому генератор может быть использован при отладке, тестировании и ремонте деталей радиоэлектронной аппаратуры и усилителей низкой частоты. Качание по амплитуде позволяет отказаться от использования вибротестера или инжектора колебаний, что уменьшает количество приборов, необходимых для оснащения лабораторий и сервисных центров.

Особенности устройства:

Имеется один выходной канал.
Установлен 16-битный ЦАП, управляющий работой устройства.
Поддерживается ГКЧ.
Возможна генерация сигналов произвольной формы.

Купить генератор сигналов специальной формы GW Instek AFG-73031, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
