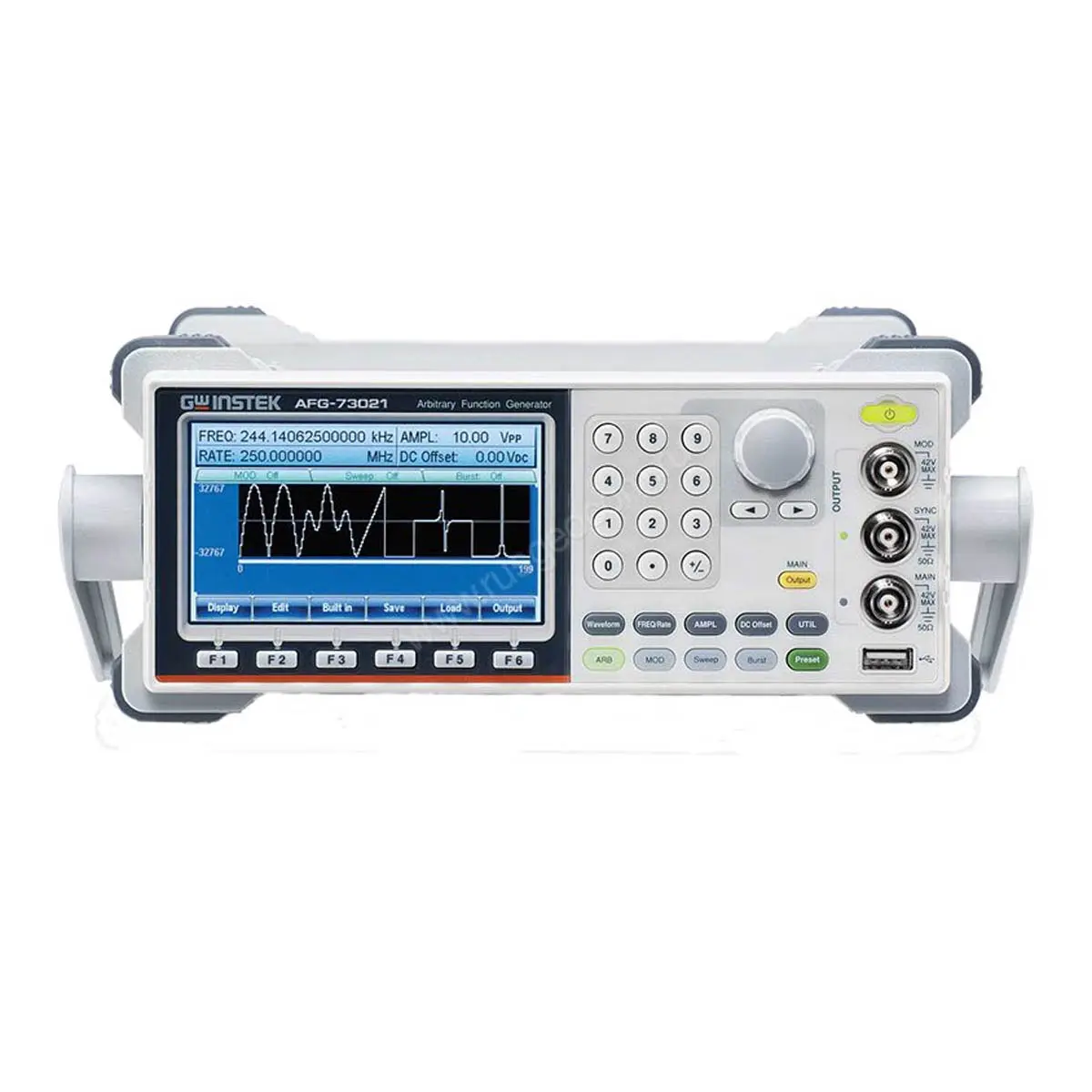

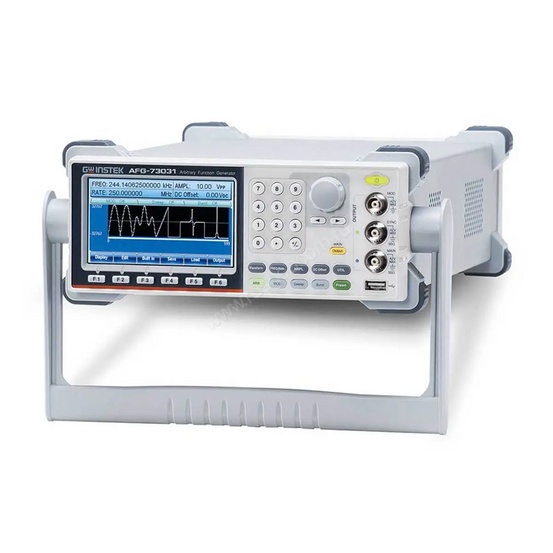

Генератор сигналов специальной формы GW Instek AFG-73021

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон ДО: 20 МГц

ГКЧ: да

ЦАП (бит): 16

Память (СПФ): 8 МБ

: USB | LAN | Опция - GPIB

Экран (см, разрешение): TFT | 480х272 | 11 см

BURST Пакетный режим: да

Экран ( разрешение):

: 1

Виды модуляции: АМ | ЧМ | ИМ | ШИМ | ЧМн

Опорный генератор (погрешность установки частоты): ±1×10 -6

Особенности: в комбинации с лабораторным источником питания постоянного тока (каскадное подключение), обеспечит уровень выходного напряжения (AC-DC) до значений +42 В или -42 В. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 6 синфазных каналов). Реконструкция внешних сигналов. Программное обеспечение для формирования сигналов |произвольной формы

Выходной уровень (минимум): 1 мВпик-пик

Выходной уровень (максимум): 10 Впик-пик

Выходной импеданс (Ом): 50

: 1

Частотный диапазон ОТ: 1 мкГц

Количество каналов	1
Цифровой выход	1
Частотный диапазон ОТ	1 мкГц
Частотный диапазон ДО	20 МГц
Опорный генератор (погрешность установки частоты)	±1×10^-6
Выходной уровень (минимум)	1 мВпик-пик
Выходной уровень (максимум)	10 Впик-пик
Выходной импеданс (Ом)	50
ЦАП (бит)	16
Память (СПФ)	8 МБ
Виды модуляции	АМ \| ЧМ \| ИМ \| ШИМ \| ЧМн
ГКЧ	да
BURST Пакетный режим	да
Экран (см, разрешение)	TFT \| 480х272 \| 11 см
Особенности	в комбинации с лабораторным источником питания постоянного тока (каскадное подключение), обеспечит уровень выходного напряжения (AC-DC) до значений +42 В или -42 В. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 6 синфазных каналов). Реконструкция внешних сигналов. Программное обеспечение для формирования сигналов \|произвольной формы
Интерфейс	USB \| LAN \| Опция - GPIB

Описание

Генератор сигналов специальной формы GW Instek AFG-73021 – одноканальная модель измерительного прибора, которая способна генерировать сигналы в промежутке частот до 20 МГЦ. Устройство может воспроизводить сигналы синусоидальной формы, прямоугольные, треугольные и СПФ.

В приборе реализована гальваническая развязка каждого из выходов генератора. Каналы экранированы от выхода Earth Ground, что позволяет использовать прибор для тестирования приборов с плавающим заземлением. Генератор подходит для отладки оборудования, которое имеет цепи, отделенные от цепи заземления.

В устройстве установлено 8 МБ внутренней памяти. Она используется для генерации сигналов произвольной формы. При использовании генератора в памяти сохраняются созданные специалистом или отредактированные из образцов сигналы, которые потом воспроизводятся генератором. Кроме того, возможно подключение прибора к осциллографам и генерация сигнала той формы и частоты, которая была зафиксирована измерительным прибором.

Прибор имеет цветной жидкокристаллический дисплей для отображения параметров сигнала и настройки генератора сигналов специальной формы GW Instek AFG-73021. Ввод характеристик генерируемого сигнала и управление устройством осуществляется с помощью механических кнопок и регуляторов на передней панели. Имеется 10 ячеек памяти, в которых сохраняются настройки. Это позволяет быстро привести генератор в рабочее состояние, не настраивая его каждый раз в зависимости от сферы применения.

Другие особенности устройства:

Один выходной канал для подключения.
Поддерживается качание частоты.
Поддерживаются все виды модуляций – AM, ЧМ, ШИМ, ИМ.
Пакетный режим BURST.
Есть возможность соединения с ПК и другим оборудованием по USB и LAN.

Купить генератор сигналов специальной формы GW Instek AFG-73021, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
