Генератор сигналов OWON AG2052F

Наличие по запросу

44909руб.

Оформить заказ

Выбор формы для обоих каналов:

Дисплей: 4-дюймовый (480 x 320 пикселей) ЖК-дисплей

Для обоих каналов:

Форма:

Максимальное число точек на канал:

Питание:

Шаг установки частоты:

: 2

Компенсация:

Диапазон смещения постоянного тока: 1 мВ или 4 цифры

Отключаемый фильтр нижних частот:

Размер: 235 х 110 х 295 мм

Долговременная стабильность частоты:

Частотный выход: 50 МГц

Форма волны модуляции: AM, FM, PM, FSK, PWM, развертка и пакетный режим

Максимальное входное напряжение: 2,2 В

Амплитуда: 1 мВ (размах) - 10 В (размах) (50 Ом) 1 мВ (размах) - 20 В (высокое сопротивление)

Максимальная частота оцифровки:

Разрешение: 1 мВ или 4 цифры

Выходной сигнал системы запуска и синхронизации:

Стандартная форма волны: синус, квадрат, импульс, линейное изменение и шум

Поддержка SCPI: есть

Длина волны: от 2 до 2 мил. баллов

Полоса частот по уровню 1%:

Погрешность:

Режим постоянного смещения:

Синус: 1 мкГц - 50 МГц

Импульс:

Максимальный уровень выходного сигнала от пика до пика: без дополнительного усилителя с дополнительным усилителем (только для АНР-3122):

Длительность:

Габариты:

Входящий уровень:

: 100 МГц ~ 200 МГц

Сопротивление нагрузки: 50 Ом (типичное)

Квадрат: 1 мкГц - 30 МГц

Режимы работы:

Частота дискретизации: 300 Мвыб/сек

Шаг изменения напряжения выходного сигнала:

Режимы модуляции:

: USB-хост и USB-устройство, RS232 (опция)

Пульс: 1 мкГц - 10 МГц

Функция: частота, период, + ширина, - ширина, + обязанность и - нагрузка

Вертикальное разрешение: 14 бит

Пределы изменения сдвига сигнала по вертикали:

Режимы свипирования:

Рампа: 1 мкГц - 1 МГц

Время нарастания / спада:

Арб: 1 мкГц - 10 МГц

Длительность фронта прямоугольного сигнала:

Увеличения амплитуды:

Разрешение по частоте: 6 цифр / с

Коэффициент заполнения:

Диапазон смещения постоянного тока (AD+DC): ± 5 В (50 Ом), ± 10 В (высокое сопротивление)

перезапуск:

Внутренняя память (запись/вызов):

Максимальное выходное напряжение: 22 Впп

Максимальный диапазон напряжений (без нагрузки):

Экран ( разрешение):

Скорость нарастания выходного сигнала: 10 В / мкс

Частота модуляции: от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц)

Рекомендуемый диапазон выходных напряжений:

Шум: 25 МГц (-3 дБ) (типично)

Прирост:

Частотомер: есть

Фильтр на выходе:

Максимальная выходная мощность: 10 Вт

Входное сопротивление: 50 кОм

Пропускная способность (на полной мощности):

Относительная влажность, %:

Защита от короткого замыкания на выходе:

Постоянное смещение:

: вход / выход внешнего эталонного тактового сигнала

Выходное напряжение:

ЦАП:

Количество выходных каналов:

Разрешение цифро-аналогового преобразования:

Произвольная форма сигнала: экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала

Энергонезависимая память: 64 Мбайт

Длина памяти:

Форма выходных сигналов:

Вес: 3 кг

Для одного канала:

Количество каналов	2
Частотный выход	50 МГц
Частота дискретизации	300 Мвыб/сек
Вертикальное разрешение	14 бит
Стандартная форма волны	синус, квадрат, импульс, линейное изменение и шум
Произвольная форма сигнала	экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала
Поддержка SCPI	есть
Частота (разрешение 1 мкГц)
Синус	1 мкГц - 50 МГц
Квадрат	1 мкГц - 30 МГц
Пульс	1 мкГц - 10 МГц
Рампа	1 мкГц - 1 МГц
Шум	25 МГц (-3 дБ) (типично)
Арб	1 мкГц - 10 МГц
Амплитуда
Амплитуда	1 мВ (размах) - 10 В (размах) (50 Ом) 1 мВ (размах) - 20 В (высокое сопротивление)
Разрешение	1 мВ или 4 цифры
Диапазон смещения постоянного тока (AD+DC)	± 5 В (50 Ом), ± 10 В (высокое сопротивление)
Диапазон смещения постоянного тока	1 мВ или 4 цифры
Сопротивление нагрузки	50 Ом (типичное)
Произвольная форма сигнала
Длина волны	от 2 до 2 мил. баллов
Энергонезависимая память	64 Мбайт
Модуляция
Форма волны модуляции	AM, FM, PM, FSK, PWM, развертка и пакетный режим
Частота модуляции	от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц)
Частотомер	есть
Функция	частота, период, + ширина, - ширина, + обязанность и - нагрузка
Диапазон частот	100 МГц ~ 200 МГц
Разрешение по частоте	6 цифр / с
Модуль усилителя мощности (опционально)
Входное сопротивление	50 кОм
Максимальное входное напряжение	2,2 В
Максимальное выходное напряжение	22 Впп
Скорость нарастания выходного сигнала	10 В / мкс
Максимальная выходная мощность	10 Вт
Общие характеристики
Дисплей	4-дюймовый (480 x 320 пикселей) ЖК-дисплей
Вход	вход / выход внешнего эталонного тактового сигнала
Интерфейс	USB-хост и USB-устройство, RS232 (опция)
Размер	235 х 110 х 295 мм
Вес	3 кг

Описание

Генератор сигналов OWON AG2052F представляет собой настольное двухканальное устройство, которое работает на основе технологии прямого цифрового синтеза. Изделие способно воспроизводить стандартные сигналы, в том числе с наложением разных видов модуляций и манипуляций и линейного или логарифмического свипирования, пакеты сигналов и произвольные предустановленные либо смоделированные пользователем формы и осциллограммы, записанные с помощью осциллографов линейки SDS. Прибор поддерживает дистанционное управление по USB-интерфейсу и может применяться совместно с другим лабораторным оборудованием, для чего оборудован соответствующими каналами синхронизации и тактирования.

Отличия от младших моделей серии AG

Расширенный частотный диапазон до 50 МГц.
Повышенная в два раза частота дискретизации.
Увеличенная до 1 млн. точек длительность воспроизводимых сигналов произвольных форм.
Поддержка широтно-импульсной модуляции, помимо AM, FM, PM, FSK, ASK и PSK.

Функциональные и конструкционные особенности

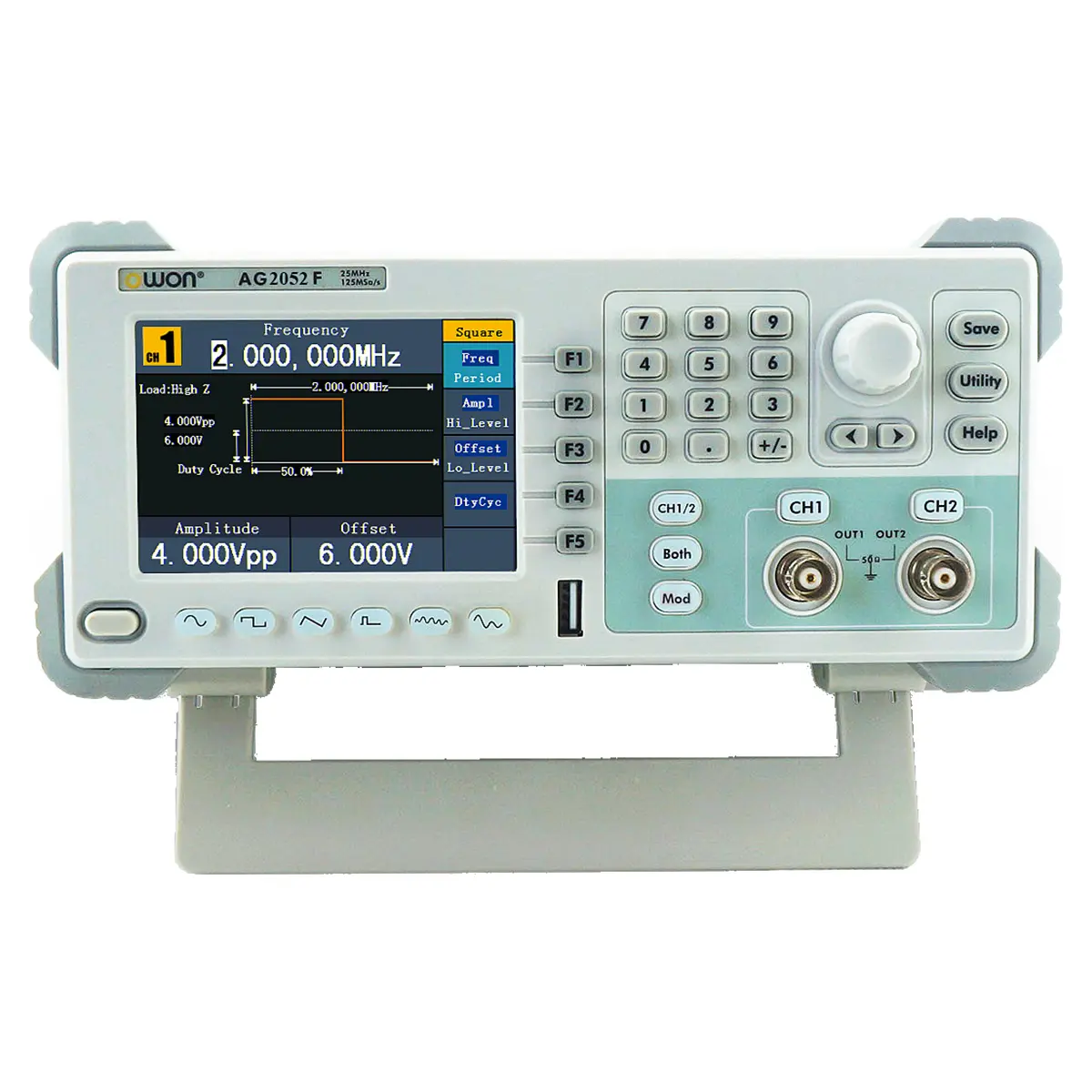

Двухканальный генератор сигналов OWON AG2052F оборудован цветным графическим дисплеем, который обеспечивает высокую информативность при настройках. Помимо отображения числовых данных всех регулируемых характеристик сигнала, дополнительно также на экран выводится его форма. Гибкая настройка прибора обеспечивается благодаря комбинированию органов управления. Цифровая клавиатура позволяет легко вводить числовые показатели, поворотный верньер обеспечивает простоту тонких подстроек, а функциональные кнопки служат для быстрого вызова режимов и параметров.

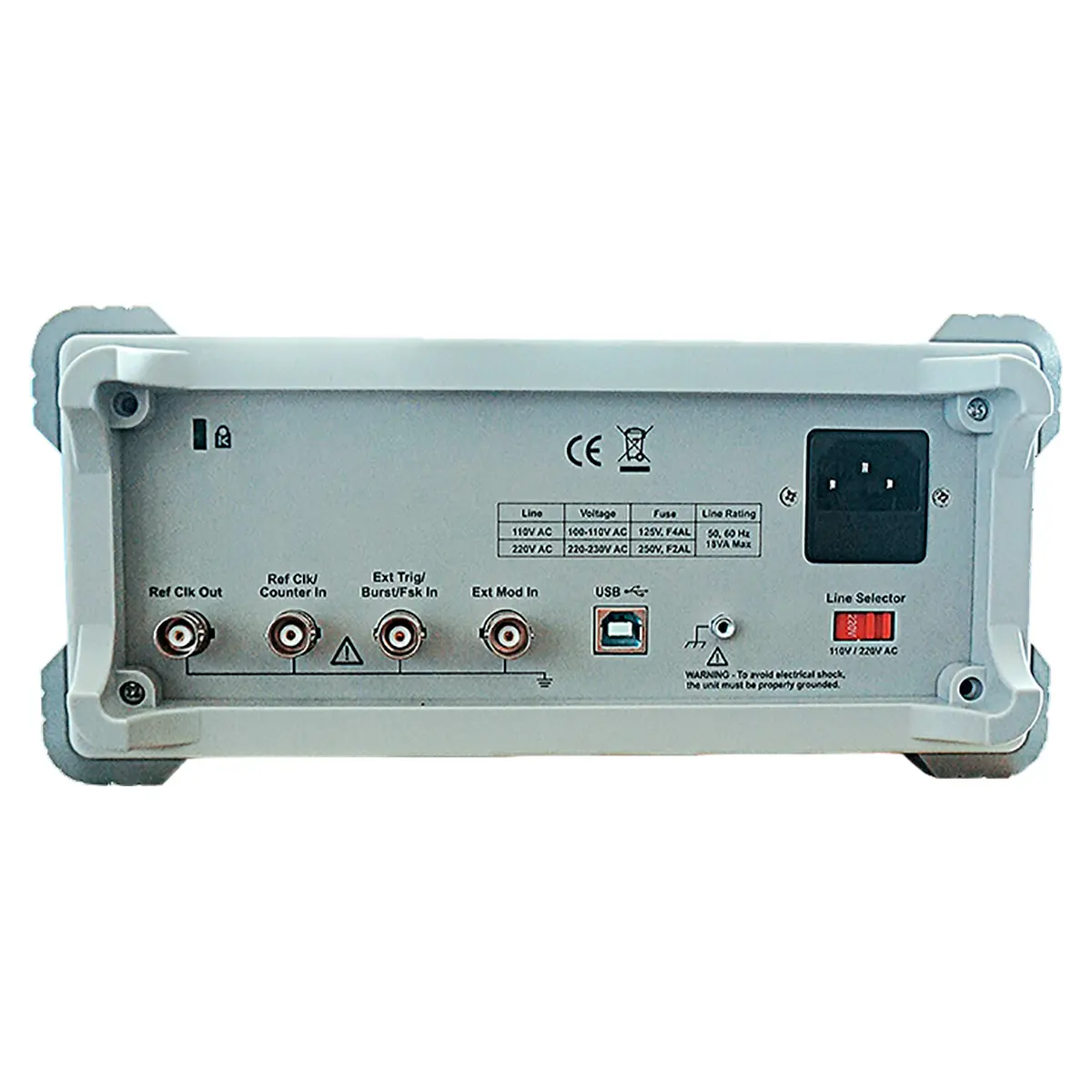

При моделировании пользовательских произвольных сигналов с помощью встроенного редактора их форма может задаваться путем ввода параметров для каждой точки, с установкой типа интерполяции. Доступна возможность сохранения данных во внутренней памяти генератора сигналов или на съемном флеш-носителе, для подключения которого служит USB разъем на передней панели. Аппаратный частотомер с 6-разрядной индикацией, снабженный отдельным входом с тыльной стороны корпуса прибора, позволяет производить независимые измерения частотных характеристик в пределах от 100 мГц до 200 МГц, что превышает рабочий диапазон самого генератора. При задействовании опционального усилителя с входом и выходом на обратной стороне изделия обеспечивается 10-кратное повышение мощности выходного сигнала, что делает прибор пригодным для тестирования силовых цепей без подключения дополнительного внешнего оборудования.
