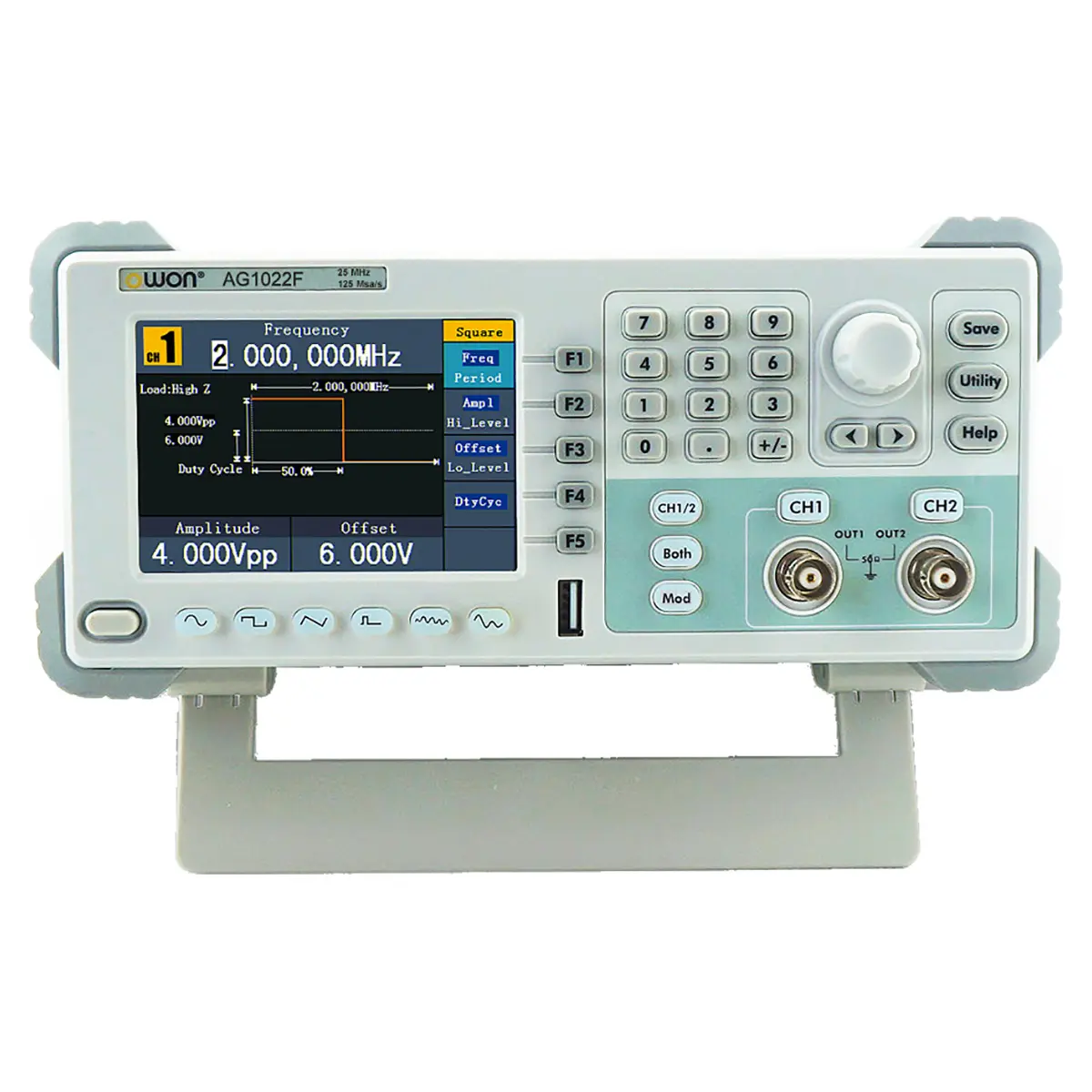

Генератор сигналов OWON AG1022F – двухканальное устройство с сетевым питанием в настольном исполнении, реализующее в своей работе технологию прямого цифрового синтеза. Прибор способен воспроизводить с высокой точностью стандартные сигналы в полосе частот до 25 МГц с настраиваемыми параметрами и произвольные формы длиной до 8 192 точек с 14-битным разрешением по вертикали, при частоте дискретизации 125 Мвыб./с. Поддерживая расширенный перечень модуляций и манипуляций, которые могут налагаться на опорный сигнал внутренними средствами или с задействованием внешних устройств, а также свипирование и пакетный режим, он позволяет выполнять отладку и тестирование различного оборудования, а также решать другие лабораторные задачи прикладного и исследовательского характера.
Особенности и преимущества
- В режиме Arb генератор сигналов может выдавать 45 предустановленных сигналов, а также способен формировать индивидуальные формы с помощью встроенного редактора и моделировать осциллограммы, записанные в OTA-файлы с помощью осциллографов серии SDS.
- Сохранение данных при моделировании формы произвольного сигнала может производиться во внутренней памяти объемом 64 Мб либо на съемный носитель, для подключения которого на передней панели предусмотрен USB разъем.
- Встроенный 6-разрядный частотомер с рабочим диапазоном 100 мГц - 200 МГц, оснащенный отдельным входом, позволяет при решении прикладных лабораторных задач обходиться без отдельного измерителя частотных параметров.
Коммуникационные функции
Переключаемый импеданс обеспечивает оптимальное согласование генератора OWON AG1022F с подключаемой аппаратурой разных типов. При установке 50-омного выходного сопротивления прибор способен выдавать сигнал с амплитудой от 1 мВ до 10 В, а при переходе в режим High Z – до 20 В. С целью 10-кратного повышения мощности сигнала на выходе, например, при необходимости тестирования контуров блоков питания или силовых цепей различных устройств, предусмотрена возможность задействования опционального внутреннего усилителя.
Прибор может использоваться как отдельный двухканальных источник тестовых сигналов или эксплуатироваться совместно с другим лабораторным оборудованием в составе испытательно-измерительных систем. Для этих целей он оборудован входом и выходом опорной частоты, а также каналами внешнего запуска и модуляции. Режим дистанционного управления реализуется при подключении изделия к ПК через USB-коннектор, размещенный с обратной стороны корпуса.
