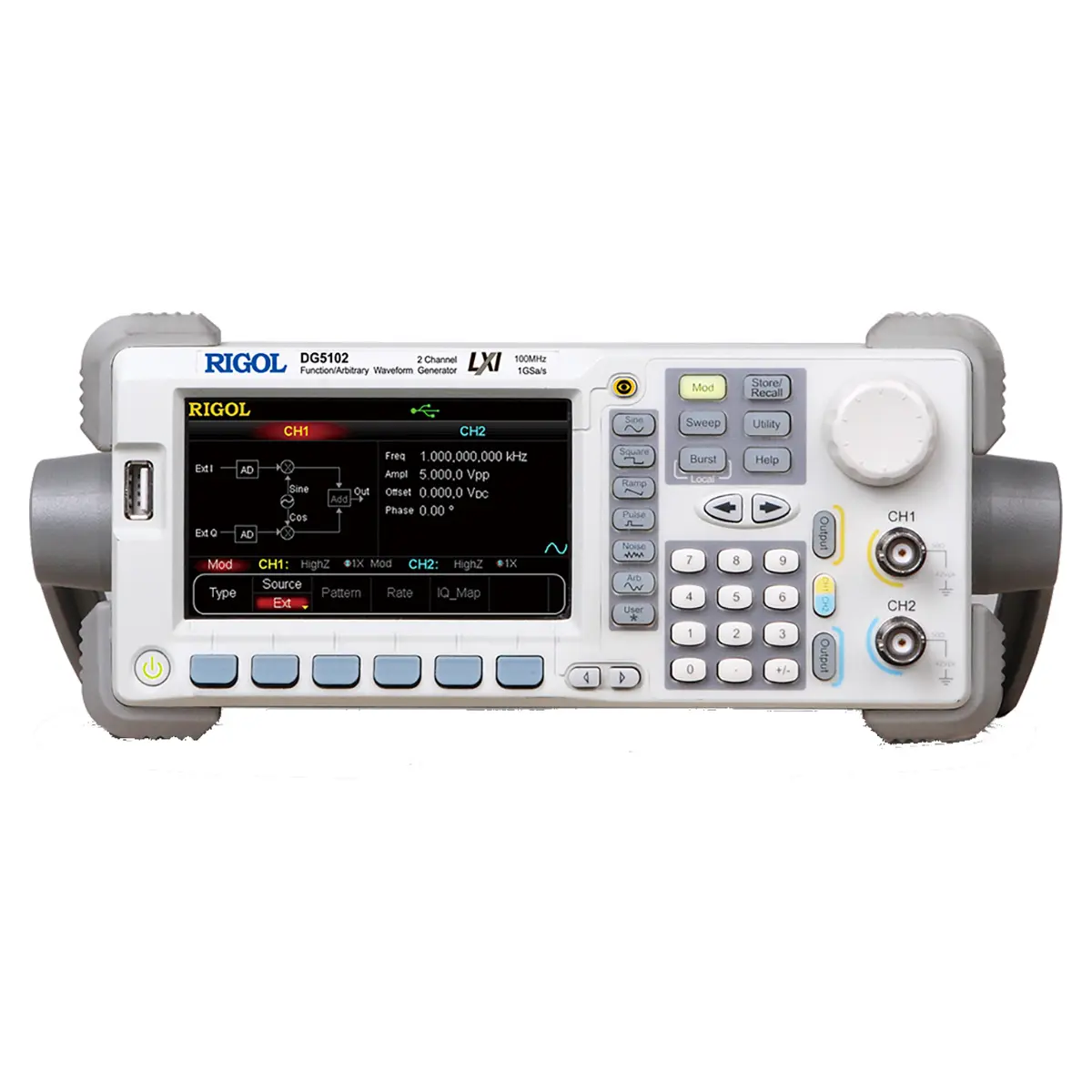

| Максимальная выходная частота | 100 МГц |
|---|
| Количество каналов | 2 |
|---|
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой
произвольная форма: кардинальный синус, нарастание по экспоненте, убывание по экспоненте, кардиотонический, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянное напряжение |
|---|
| Частотные характеристики | |
|---|
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 100 МГц |
|---|
| прямоугольный сигнал | 1 мкГц ~ 100 МГц |
| импульсный сигнал | 1 мкГц ~ 50 МГц |
| пилообразный сигнал | 1 мкГц ~ 3 МГц |
| специальной формы | 1 мкГц ~ 50 МГц |
| Разрешение по частоте | 1 мкГц |
|---|
| Точность установки (18°C ~ 28°C) | ±1 ppm |
|---|
| Синусоидальный сигнал | |
|---|
| Гармонические искажения | < -45 дБн (≤100 МГц, 0 дБм)
< -35 дБн (>100 МГц, 0 дБм) |
|---|
| Общие гармонические искажения | < 0,5% (10 Гц ~ 20 кГц, 0 дБм) |
|---|
| Негармонические искажения | < -50 дБн (≤100 МГц, 0 дБм)
< -50 дБн+6дБн/октава (≤100 МГц, 0 дБм) |
|---|
| Фазовый шум | -110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц) |
|---|
| Прямоугольный сигнал | |
|---|
| Время нарастания / спада | < 2,5 нс (1 Вп-п) |
|---|
| Выброс | < 5 % (1 Вп-п) |
|---|
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% |
|---|
| 10 мГц ~ 40 MГц | 40% ~ 60% |
| > 40 MГц | 50% |
| Ассиметрия | 1% период +5 нс |
|---|
| Джиттер (СКЗ) | 10 ppm + 500 пс (≤30 МГц)
500 пс (>30 МГц) |
|---|
| Пилообразный сигнал | |
|---|
| Нелинейность | < 0,5% |
|---|
| Симмметрия | 0 ~ 100% |
|---|
| Импульсный сигнал | |
|---|
| Длительность импульса | от 4 нс до 1000000 с |
|---|
| Время нарастания / спада | 4 нс...1 мс |
|---|
| Период | от 20 нс до 1000000 с |
|---|
| Выброс | < 5 % |
|---|
| Джиттер (СКЗ) | 10 ppm + 500 пс (1 Вп-п) |
|---|
| Специальная форма | |
|---|
| Максимальное количество точек участвующих в формировании сигнала | 2...16 М (нормальный режим)
2...128 М (режим воспроизведения) |
|---|
| Вертикальное разрешение | 14 бит |
|---|
| Частота дискретизации | 1 Гвыб/сек фиксировано (2...16 М нормальный режим)
≤1 Гвыб/сек устанавл. (2...128 М режим воспроизведения) |
|---|
| Время нарастания | ≤ 3 нс (1 Вп-п) |
|---|
| Джиттер (СКЗ) | 3 нс |
|---|
| Интерполяция | выключена, линейная, Sinc |
|---|
| Способ редактирования | по точкам, сегментами |
|---|
| Энергонезависимая память | 1 Гб |
|---|
| Характеристики выхода | |
|---|
| Амплитуда (50 Ом) | 5 мВп-п - 10 Вп-п |
|---|
| Точность установки (1 кГц, 10 мВп-п, синус) | ±(1%+1 мВп-п) |
|---|
| Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц) |
|---|
| Единицы установки | Вп-п, Вскз, дБм, высокий / низкий уровень |
|---|
| Разрешение | 0,1 мВ или 4 цифры |
|---|
| Смещение (50 Ом) | |
|---|
| Диапазон | ±5 Впик АС+DC |
|---|
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) |
|---|
| Выход сигнала | |
|---|
| Импеданс | 50 Ом |
|---|
| Изоляция | 42 Впик макс. относительно земли |
|---|
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
|---|
| Параметры псевдослучайной перестройки рабочей частоты ППРЧ (FH) | |
|---|
| Полоса | 1,5 МГц~100 МГц |
|---|
| Частота скачков | от 1 скачк/сек до 12,5 М скачк/сек |
|---|
| Кол-во частот | 4096 |
|---|
| Длина последлвательности | 4096 |
|---|
| Модуляция | |
|---|
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM, IQ |
|---|
| AM Модуляция (AM) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| Коэффициент модуляции | 0% ~ 120% |
|---|
| ЧM Модуляция (FM) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| ФM Модуляция (PM) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| Девиация | 0 ~ 360° |
|---|
| Частотная манипуляция (FSK) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
|---|
| Частота переключения | 2 мГц ~ 1 МГц |
|---|
| Амплитудная манипуляция (ASK) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
|---|
| Частота переключения | 2 мГц ~ 1 МГц |
|---|
| Фазовая манипуляция (PSK) | |
|---|
| Несущая | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
|---|
| Частота переключения | 2 мГц ~ 1 МГц |
|---|
| IQ манипуляция | |
|---|
| Несущая | синус (≤200 МГц) |
|---|
| Источник | внутренний / внешний |
|---|
| Шаблон кода (передаваемый код) | псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский |
|---|
| Тип преобразования IQ | 4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский |
|---|
| Скорость передачи кода | от 1 бит/с до 1 М бит/с |
|---|
| Режим пачек импульсов | |
|---|
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
|---|
| Частота несущей | от 1 мкГц до 120 МГц |
|---|
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное |
|---|
| Начальная / Конечная фаза | от 0° до 360° |
|---|
| Внутренний период | от 1 мкс до 500 с |
|---|
| Стробированный запуск | внешний запуск |
|---|
| Источник запуска | ручной, внешний, внутренний |
|---|
| Задержка запуска | от 0 нс до 85 с |
|---|
| Режим свипирования (качания) | |
|---|
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Закон | линейный, логарифмический, ступенчатый |
|---|
| Диапазон частот | от 1 мкГц до 250 МГц |
|---|
| Направление | вверх / вниз |
|---|
| Время свипирования | от 1 мс до 300 с |
|---|
| Время стояния / возврата | от 0 мс до 300 с |
|---|
| Источник запуска | ручной, внешний, внутренний |
|---|
| Маркер | спадающий фронт или синхросигнал (программируется) |
|---|
| Вход запуска | |
|---|
| Уровень | TTL |
|---|
| Длительность импульса | > 50 нс |
|---|
| Запуск по фронту | нарастающий, спадающий выбирается |
|---|
| Время отклика (задержка запуска) | свипирование:< 100 нс, режим пачек < 300 нс |
|---|
| Выход запуска | |
|---|
| Уровень | TTL |
|---|
| Длительность импульса | > 60 нс |
|---|
| Максимальная частота | 1 МГц |
|---|

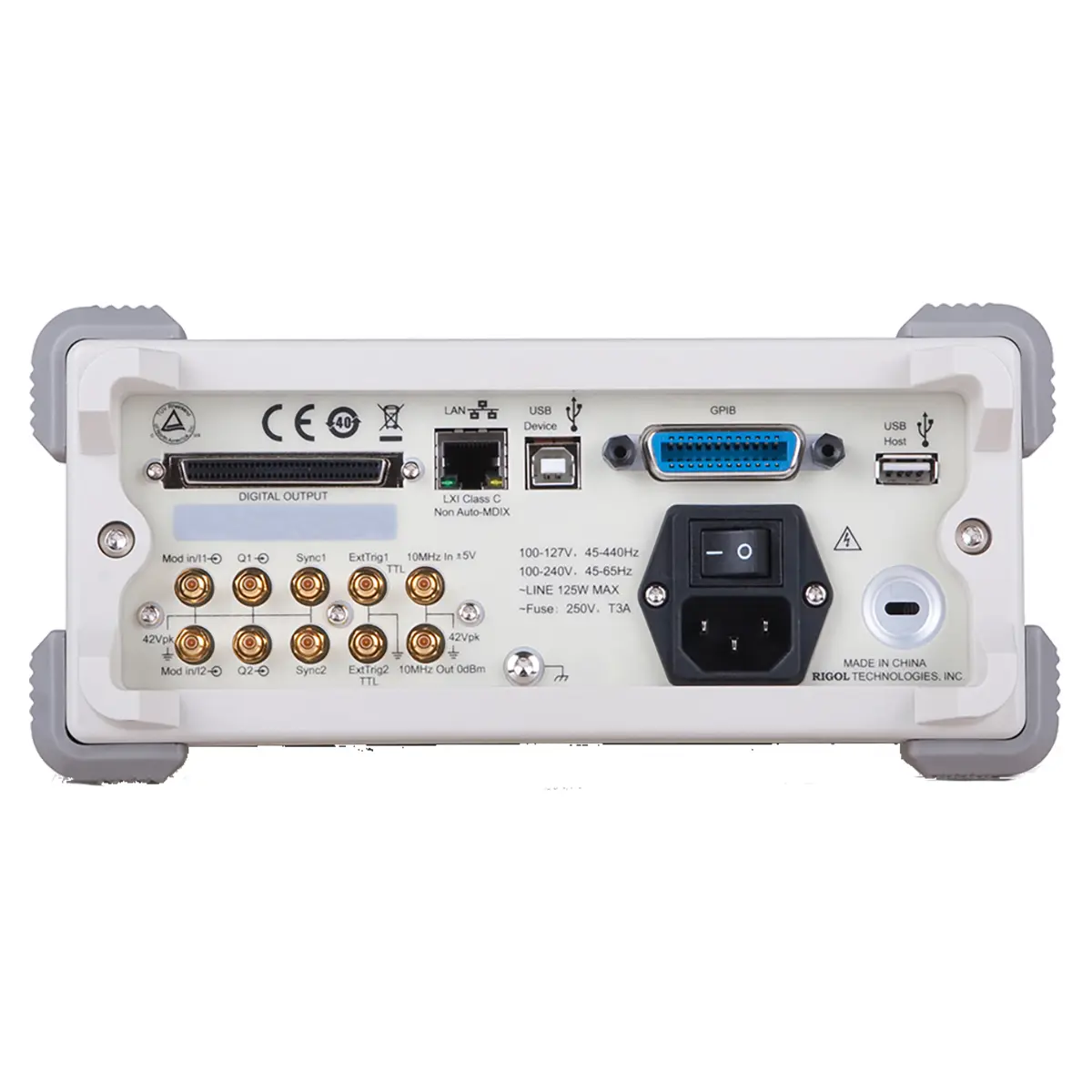

| Другие входы/выходы | |
|---|
| Вход внешнего опорного сигнала | |
|---|
| Частота | 10 МГц ± 50 Гц |
|---|
| Уровень | от 80 мВп-п до 10 Вп-п |
|---|
| Время блокировки | < 2 c |
|---|
| Сдвиг фазы опорного сигнала | |
|---|
| Диапазон | от 0° до 360° |
|---|
| Разрешение | 0,001° (произвольная форма);
0,03° (другие формы) |
|---|
| Выход внутреннего опорного сигнала | |
|---|
| Частота | 10 МГц |
|---|
| Уровень | 632 мВп-п (0 дБм) |
|---|
| Выход синхронизации | |
|---|
| Уровень | TTL-совместимый |
|---|
| Импеданс | 50 Ом, номинальное значение |
|---|
| Время программирования | |
|---|
| Время настройки | USB 2.0 | LAN | GPIB |
|---|
| Изменение функции | 500 мс | 510 мс | 510 мс |
|---|
| Изменение частоты | 50 мс | 50 мс | 50 мс |
|---|
| Изменение амплитуды | 300 мс | 310 мс | 310 мс |
|---|
| Выбор пользовательской формы сигнала | 500 мс | 510 мс | 510 мс |
|---|
| Скорость загрузки произвольной формы (цифровая передача) | 1 М точек/сек |
|---|
| Основные характеристики | |
|---|
| Тип дисплея | жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов |
|---|
| Питание | 100~240 В АСскз, 45~65 Гц |
|---|
| Интерфейс | USB устройство, USB host (2), GPIB, LAN (LXI Class C) |
|---|
| Потребляемая мощность | не более 125 Вт |
|---|
| Рабочая температура | 10 °C...40 °C |
|---|
| Габаритные размеры | 230 х 106 х 501 мм |
|---|
| Вес | 4,3 кг / 5,84 кг (с упаковкой) |
|---|
