Аттенюатор фиксированный Д2-2М-10 предназначен для работы с сигналами номиналом до 100 Вт, обеспечивая их нормированное ослабление в 10 дБ с точностью ±0,5 дБ. Представляя собой компактное устройство, выполненное в виде моноблока, не нуждающееся в настройках и внешнем питании, изделие может использоваться в промышленных условиях, в лабораторной практике, а также задействоваться в составе различных стационарных и мобильных систем. Модель внесена в Госреестр средств измерений и может применяться в отраслях, подпадающих под государственное регулирование, при условии своевременной метрологической поверки.
Варианты применения
- Расширение пределов измерения узко-диапазонных ваттметров
- Балансировка и согласование каскадов коммуникационного, трансляционного и прочего РЧ оборудования и систем
- Обеспечение калибровки и поверки лабораторных и промышленных радиоизмерительных приборов в качестве меры ослабления мощности с нормированными характеристиками
Особенности и преимущества

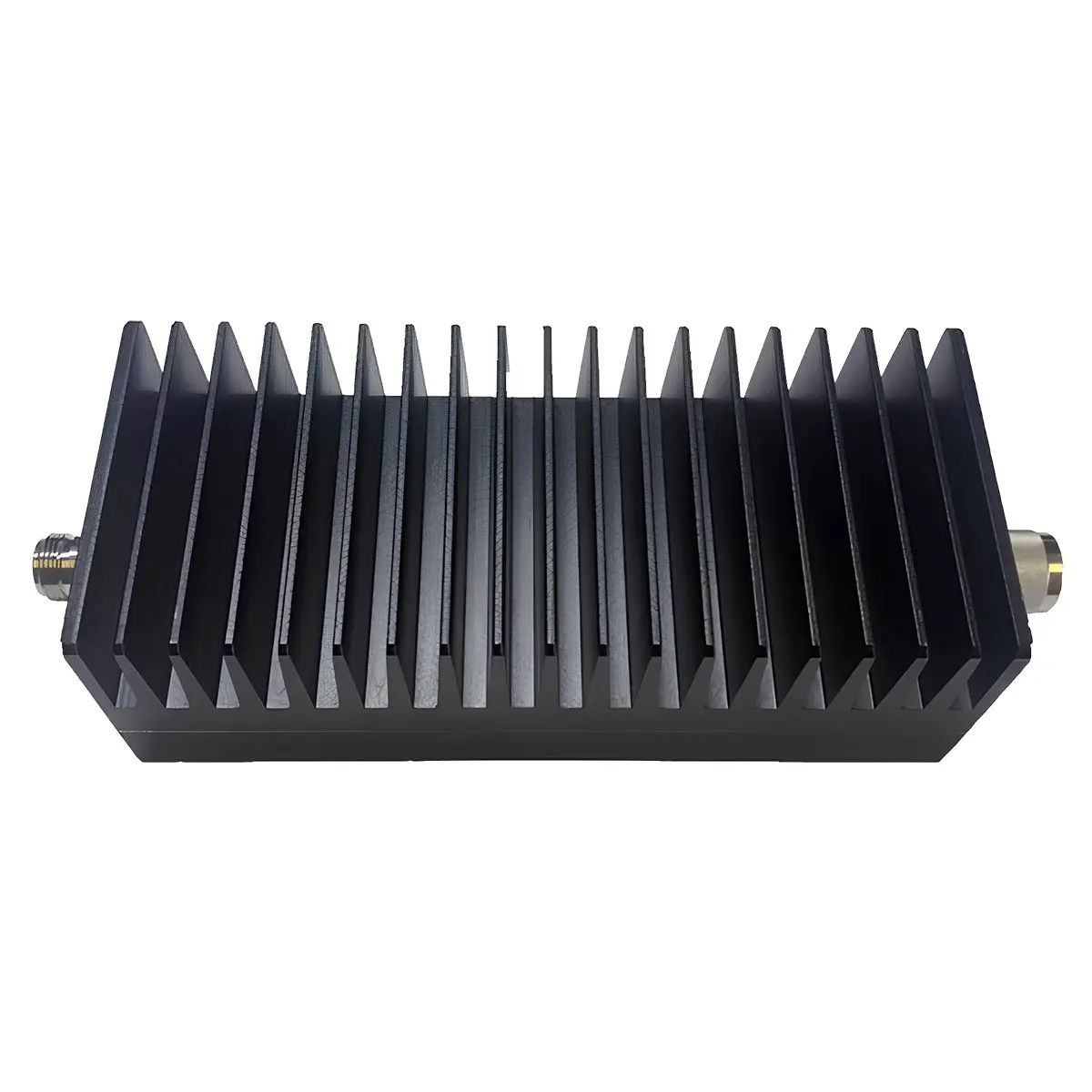

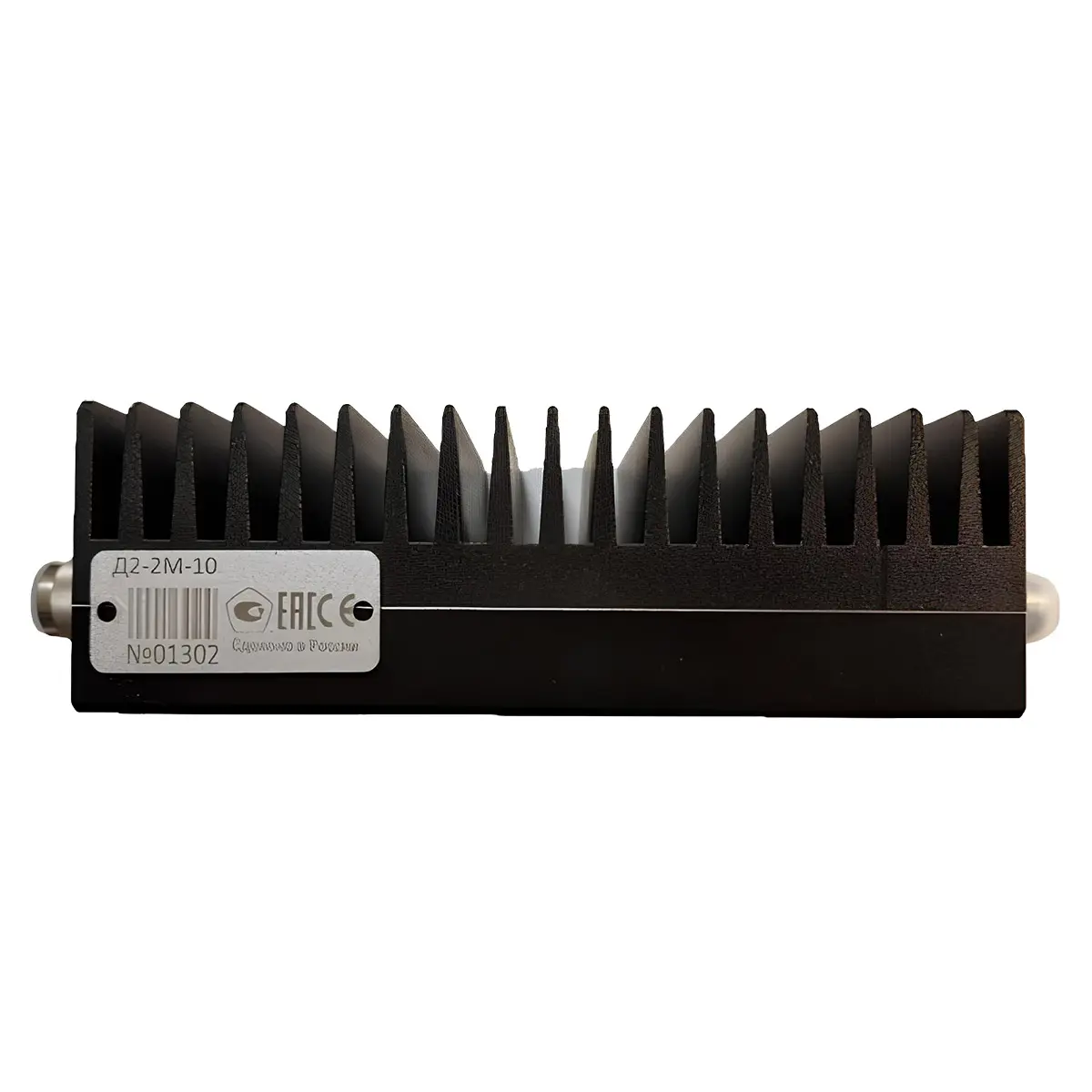

Прибор снижает мощность входных сигналов за счет ее частичного поглощения внутренними высокостабильными резистивными элементами пленочного типа. При этом эффективное рассеяние энергии нагрева обеспечивается конструкцией корпуса. Он выполнен из металла, окрашенного в черный цвет для лучшей теплоотдачи, и снабжен поперечным оребрением в верхней части. Аттенюатор Д2-2М-10 оборудуется стандартными разъемами N-типа и может подключаться непосредственно к ваттметрам линейки PLNR-18, при необходимости расширения динамического диапазона данных измерителей мощности. Наличие соединителей "вилка" и "розетка" дает возможность устанавливать устройство "в разрыв" цепи без дополнительных переходников, что способствует минимизации погрешности.
Обеспечивая стабильный показатель КСВН на входе и выходе за счет точного согласования внутренних контуров, который не превышает 1,25, при одинаковом импедансе обоих коннекторов, фиксированный аттенюатор может использоваться с подключением как в прямом, так и в обратном направлении. За счет отсутствия нелинейных элементов в схеме, прибор сохраняет неизменными свои основные метрологические характеристики в широком частотном диапазоне, от 0 Гц до 2 ГГц. Этим обеспечивается универсальность изделия, позволяя работать как с постоянными, так и гармоническими и импульсными сигналами, в том числе с наложением различных видов модуляции.
