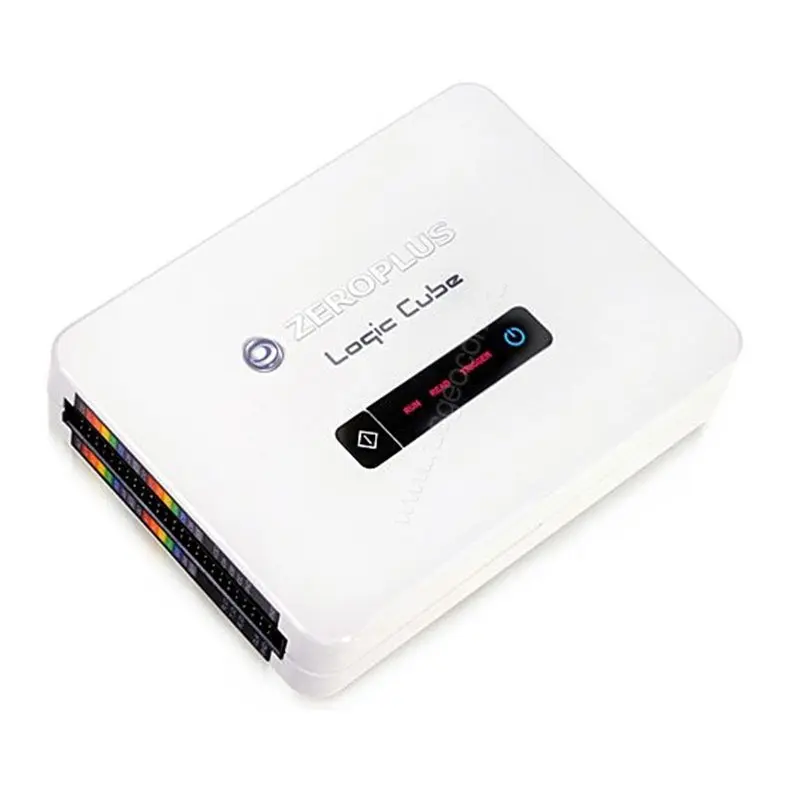

Логический анализатор Zeroplus LAP-C162000

Наличие по запросу

Цена по запросу

Оформить заказ

Параметры анализатора
Частота дискретизации	до 200 МГц
Внешняя тактовая частота	100 МГц
Количество каналов	16
Память	16 Мбит (2 Мбит на кан.)
Порог срабатывания	-6…+6 В
Погрешность установки порога срабатывания	100 мВ
Максимальное входное напряжение	±30 В
Входное сопротивление	500 кОм/10 пФ
Задержка между каналами	Не более 1,5 нс
Синхронизация и анализ протоколов
Условия синхронизации	по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Пороговый уровень	TTL, CMOS, ECL или уровень заданный пользователем (-6 В…+6 В)
Макс. частота сигнала порогового уровня	75 МГц
Задержка	по времени, по отсчетам (1-65535), по странице (1 - 8192)
Общие данные
Напряжение питания	5 В по USB
Потребляемая мощность	Не более 2 Вт
Габаритные размеры	125 × 90 × 25 мм
Масса	0,150 кг

Описание

Назначение анализатора LAP-C

Модель LAP-C представляет собой логический анализатор под управлением компьютера через интерфейс USB. Программное обеспечение поставляемое в комплекте с логическим анализатором совместимо с большинством известных операционных семейства Windows: 2000, XP, Vista, Win 7.

Особенности анализатора LAP-C

Количество каналов: 32 канала
Тактовая частота до 100 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (до 30 протоколов бесплатно, свыше 30 - опция), смешанных сигналов с тактовой частотой до 100 МГц
Память на канал: 32 кбит, до 8 Мбит в режиме компрессии
Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание по шине USB)
