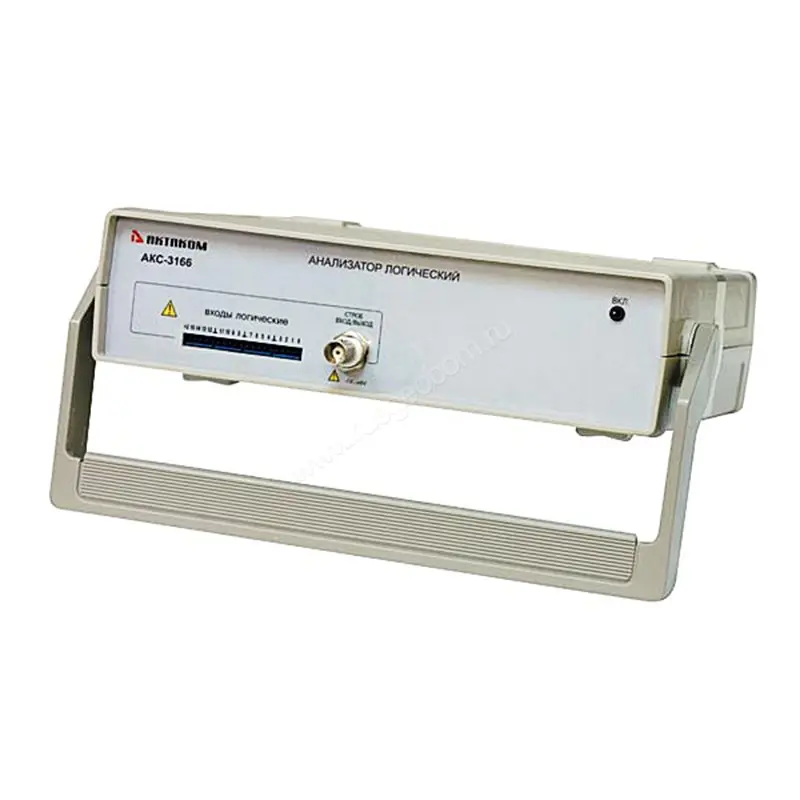

| Технические характеристики |
|---|
| Частота дискретизации | до 200 МГц по 16 каналам одновременно |
|---|
Доступны следующие величины внутренней частоты дискретизации
| 200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц |
|---|
| Внутренняя память | Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера |
|---|
| Опции синхронизации |
|---|
| Запуск по фронту | может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния) |
|---|
| Запуск по шаблону | входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки "0", "1" и "безразлично") |
|---|
| Запуски по шаблону и по фронту могут комбинироваться | Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым.
Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону.
Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: Логический анализатор первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению.
Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше.
|
|---|
Уровни сигналов
| Пороги переключения входных формирователей могут быть установлены в диапазоне –2.5 В...+2.5 В с дискретностью 20 мВ. Разброс порогов между разными сигналами не превышает 100 мВ.
|
|---|
Габаритные размеры
| 260х210х70 мм
|
|---|
Масса
| не более 1 кг
|
|---|
| Требования к компьютеру | - порт USB 1.1
- установленная операционная система Windows XP/7/8/8.1/10;
- видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет;
- для использования звуковых сообщений программы необходимы звуковая плата и колонки;
- для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
|
|---|
