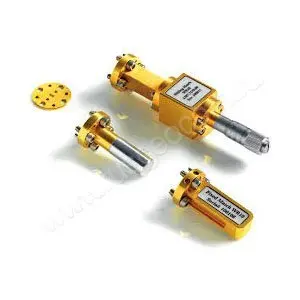

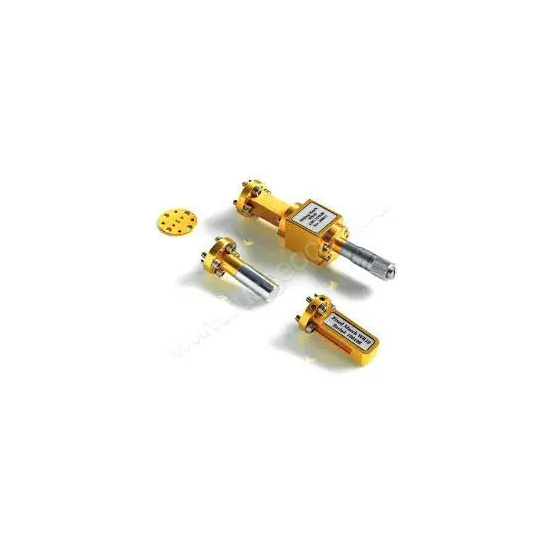

Калибровочный набор Rohde Schwarz ZV-WR12 с согласованием предназначен для выполнения калибровки векторных анализаторов цепей ZVx с преобразователями частоты R&S ZVA-Z90E, которые работают в частотном диапазоне 60 - 90 ГГц и используются для измерений в волноводных трактах WR-12 с подключением через фланцы UG387/U-M.
В отличие от базового варианта, без согласования, этот комплект дополнительно включает стандарт согласованной нагрузки скользящего типа, что дает возможность производить калибровку не только для средней частоты рабочего диапазона, а в нескольких точках, обеспечивая минимизацию влияния паразитного отражения при свипировании.
Метрологическая надежность
Волноводный калибровочный набор Rohde & Schwarz ZV-WR12 с согласованием позволяет реализовать все виды калибровок, кроме TNA. В комплект включены меры механического типа, которые отличаются высокой стабильностью метрологических характеристик.
Калибровочные коэффициенты соответствуют стандартным значениям, которые прописаны во ПО анализаторов цепей , что исключает необходимость использования индивидуальных поправок для каждого конкретного комплекта.
Функциональные возможности
- Мера короткого замыкания Short в комплекте с прокладкой Shim реализует режим холостого хода, а также может использоваться как стандарт отражения.
- Прокладка Shim - эквивалент линии передачи с электрической длиной 1,338 мм ± 5 мкм. Применяется при двухпортовых калибровках в режиме Line для фиксированного фазового сдвига сигнала и коэффициента отражения. Прямое соединение калибруемых портов реализует режим Through.
- Согласователи Fixed Match и Sliding match с показателем потерь на отражение тип. >35 дБ выполняют роль согласованной нагрузки.
