- Описание

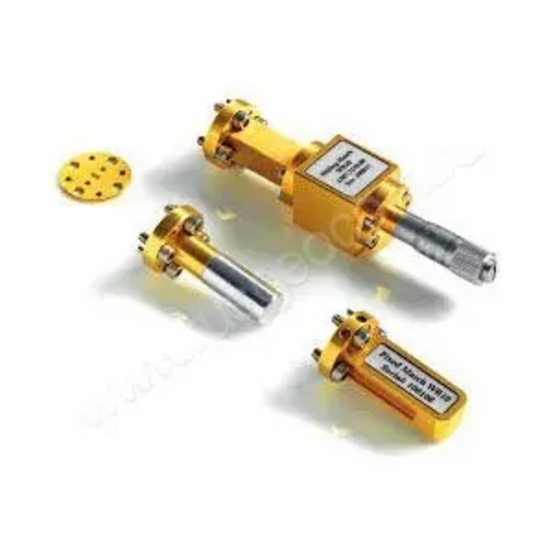

Калибровочный набор Rohde Schwarz ZV-WR08 с согласованием необходим для обеспечения точности измерений, выполняемых на частотах от 90 до 140 ГГц векторными анализаторами цепей серии ZVx в волноводных трактах WR-8 с использованием подключаемых конверторов R&S ZVA-Z140.
В состав комплекта входит набор мер механического типа, которые позволяют реализовать широкий перечень одно- и двухпортовых алгоритмов калибровок, обеспечивая минимизацию систематической погрешности измерений. Для хранения калибровочных коэффициентов используется встроенная память анализатора цепей , благодаря чему нет необходимости задействовать внешний носитель и тратить время на экспорт данных.
Реализуемые режимы калибровок
Механический калибровочный набор R&S ZV-WR08 с согласованием можно использовать для проведения калибровочных операций видов SOLT и TRL, соответственно выполняя калибровки отдельных портов в режимах ХХ, КЗ, СН и калибровку на проход T, либо задействуя межпортовую перемычку, меру отражения и линию передачи между портами.
Состав и функции комплекта
- Мера Short служит для реализации однопортовых режимов калибровки в качестве стандартов короткого замыкания и отражения Reflect.
- Прокладка Shim - это линия передачи длиной 0,873 мм ± 5 мкм, которая обеспечивает нормированный фазовый сдвиг рабочей частоты и отраженного сигнала. Используется для соединения портов в режиме Line при двухпортовой калибровке, а вместе с мерой Short образует стандарт Offset Short, применяемый в режиме холостого хода.
- Фиксированная Fixed Match и скользящая Sliding Match согласованные нагрузки обладают, соответственно, постоянным и регулируемым характеристическим импедансом с показателем потерь на отражение тип. >30 дБ.
- Режим Through при прямом соединении измерительных портов преобразователей частоты калибруемого анализатора цепей.
Купить калибровочный набор Rohde Schwarz ZV-WR08 с согласованием, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
