- Описание
Калибровочный набор Rohde Schwarz ZV-WR03 без согласования служит для контроля точности векторных анализаторов цепей серий ZVA, ZNA и ZVT с частотными преобразователями R&S ZVA-Z325 в полосе частот от 220 до 325 ГГц и обеспечения компенсации факторов систематической погрешности перед выполнением измерений в волноводах WR03/WR3.4 в J-диапазоне.
Комплект включает в себя прецизионные механические меры, снабженных волноводным фланцем противоскосового типа, совместимый с UG387/U-M. Используя этот набор оборудования в разных комбинациях, можно реализовывать все типы одно- и двухпортовых калибровок анализаторов цепей , в том числе методы SOLT/UOSM и TRL, за исключением TNA.

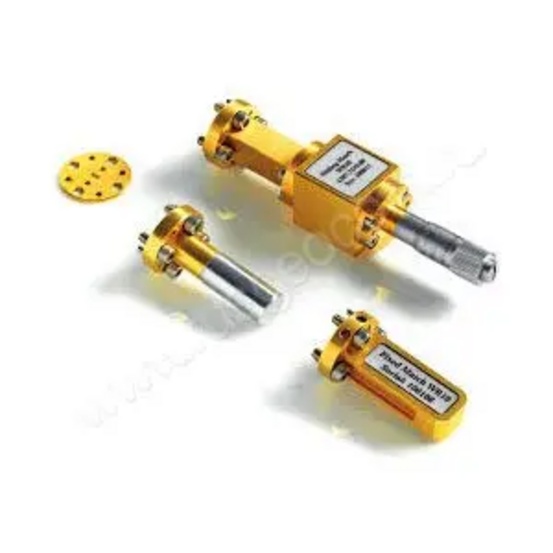

Калибровочные меры Rohde & Schwarz ZV-WR03
- Стандарт короткого замыкания Short с электрической длиной 0 м.
- Прокладка Shim №1 с электрической длиной 1,000 мм ± 5 мкм.
- Прокладка Shim №2, длина 1,371 мм ± 5 мкм.
- Стандарт согласующей нагрузки фиксированного типа Fixed Match с показателем обратных потерь на отражение тип. >27 дБ.
Особенности применения
Благодаря нулевой электрической длине мера Short при выполнении волноводных калибровок заменяет собой стандарт отражения REFLECT, который задействуется в техниках самокалибровки.
Прокладки Shim из набора R&S ZV-WR03 без согласования представляют собой короткие линии передачи нормированной длины, которые при двухпортовых калибровках используются в качестве линейного стандарта LINE и проходного перехода THROUGH.
В режиме Short применяется соответствующая мера с прокладкой Shim №1. Комбинация меры Short с прокладкой Shim №2 моделирует смещенную нагрузку короткого замыкания OFFSET SHORT. На центральной рабочей частоте волновода она обеспечивает создание на опорной плоскости калибруемого конвертора, подключенного к анализатору цепей, режима холостого хода – подобно эквиваленту OPEN, используемому при коаксиальных калибровках.
Купить калибровочный набор Rohde Schwarz ZV-WR03 без согласования, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
