- Описание

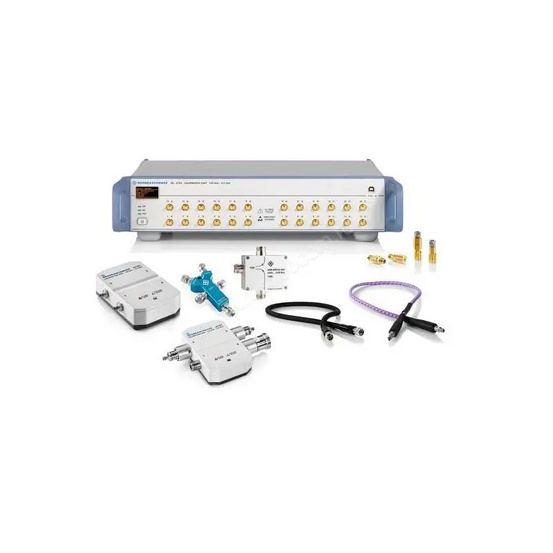

Калибровочный набор Rohde Schwarz ZCAN 50 Ом предназначен для использования с векторными анализаторами цепей с частотным диапазоном до 3 ГГц, которые оборудуются соединителями Нейла и служат для измерений в 50-омных коаксиальных трактах. Устройство включает комплект мер механического типа, реализующих все виды основных ВЧ-стандартов: короткого замыкания S, холостого хода O, согласованной нагрузки M, проходного перехода T. Такой функционал позволяет выполнять одно- и двухпортовые калибровки с анализаторами цепей по разным методикам.
Реализуемые виды калибровок
- Нормализация по холостому ходу/короткому замыканию, коэффициенту передачи и пр.
- Полная однопортовая калибровка OSM
- Полные двухпортовые калибровки TOSM/UOSM
Экономичное решение для калибровочных работ
Главным преимуществом комплекта Rohde & Schwarz ZCAN 50 Ом является его универсальность, которая достигается благодаря использованию для каждой разновидности стандартов N-разъемов обоих типов – "male" и "female". Меры короткого замыкания и холостого хода с однотипными соединителями объединены в единое устройство. Стандарты проходного перехода "штекер-штекер" и "гнездо-гнездо" обеспечивают прямое соединение портов с одинаковыми разъемами при проведении двухпортовых калибровок.
Конструкционные особенности
Высокая точность калибровочных мер из набора R&S ZCAN 50 Ом достигается за счет применения только качественных материалов и прецизионной механической обработки. Гладкие цельнометаллические контактные элементы с позолотой обладают низким сопротивлением, обеспечивая одинаковый коэффициент отражения во всём диапазоне частот. В стандартах холостого хода для подавления паразитных излучений на открытом конце линии используется специальный колпачок на внутреннем проводнике, прикрепленный к подпружиненному диэлектрическому стержню, который реализует нормированную граничную емкость.
Купить калибровочный набор ZCAN 50 Ом, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
