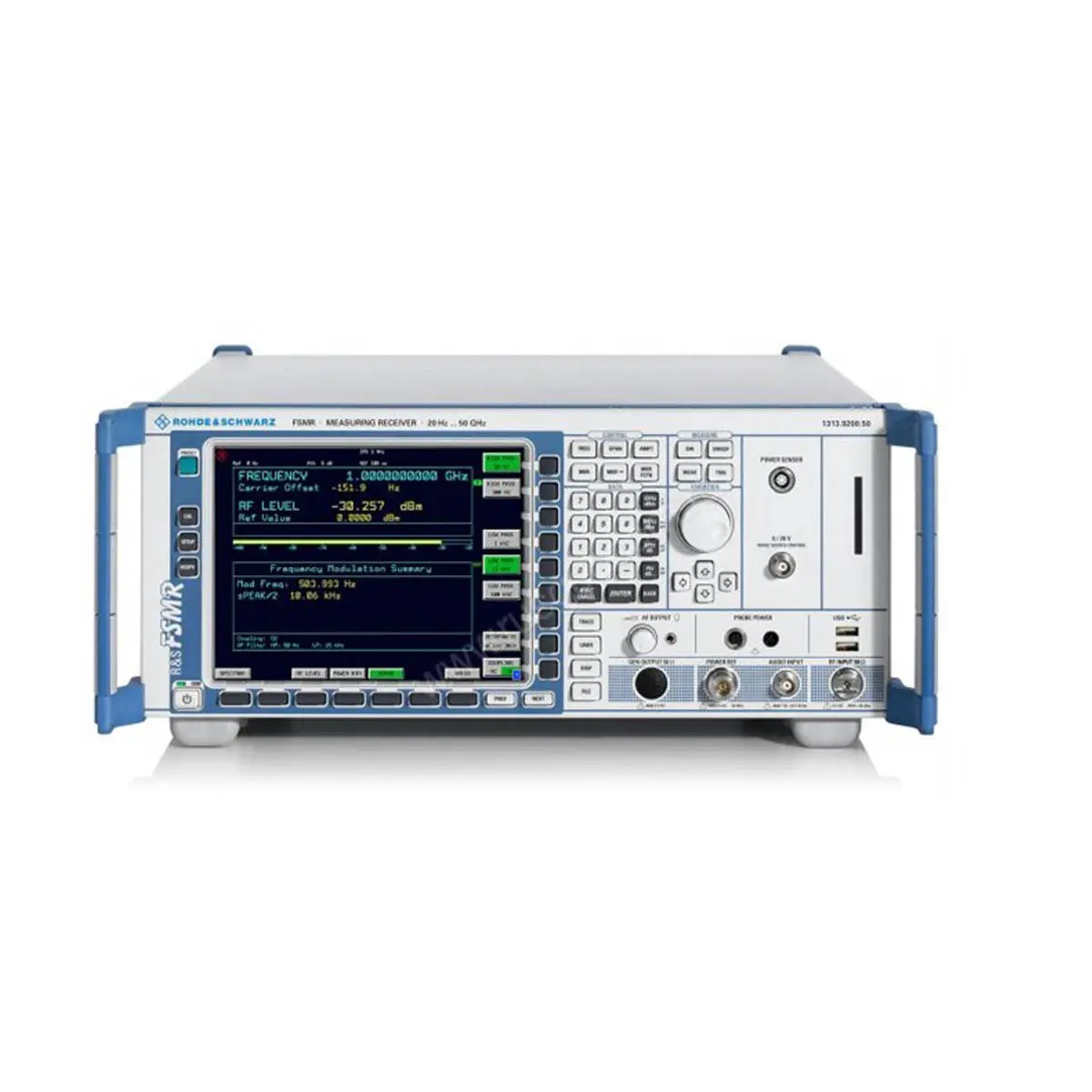

Измерительный приемник Rohde Schwarz FSMR50

Наличие по запросу

Цена по запросу

Оформить заказ

Измерение абсолютной мощности:

Погрешность:

Линейность (от +20 дБмВт до –140 дБмВт):

Частота модуляции:

Опорная частота:

Собственное искажение:

Полосы разрешения:

Девиация фазы:

Диапазоны уровней:

Девиация частоты:

Полоса видео-фильтра:

Детекторы кривых:

Полоса обзора > 10 Гц:

Глубина модуляции:

Полоса обзора 0 Гц (нулевая полоса обзора):

f < 3,6 ГГц:

f > 3,6 ГГц:

Фазовый шум:

f > 3,6 ГГц, с опцией R&S®FSMR-B2:

Погрешность измерения:

Уровень
Режим измерительного приемника	100 кГц… 3,6 ГГц
Режим анализатора спектра	20 Гц… 3,6 ГГц
Нелинейность	0,015 + 0,005 дБ / 10 дБ
Диапазон	от –130 до +10 дБмВт
Измерение параметров модуляции
Параметр/тип модуляции	Амплитудная модуляция	Частотная модуляция	Фазовая модуляция
Диапазон измерения	коэффициент модуляции от 0 до 100%	макс. девиация частоты 500 кГц	макс. девиация фазы 10000 рад
Частота модуляции	от 50 Гц до 100 кГц	от 50 Гц до 200 кГц	от 50 Гц до 100 кГц
Погрешность	от 0,5 до 1,5%	от 1 до 3%	1%
Искажения	0,1%	0,1%	0,1%
Аудиофильтры
ФНЧ с полосой 3 кГц, 15 кГц, 23 кГц, 100 кГц	+
ФВЧ с полосой 20 Гц, 50 Гц, 300 Гц	+
Коррекция предыскажений	25/50/75/750 мкс
Взвешивающие фильтры CCITT, фильтры CCIR без взвешивания	+
Аудиовход
Входной импеданс	50 Ом/1 МОм
Максимальный входной уровень	4 В
Диапазон частот	от 20 Гц до 1 МГц
Коэффициент нелинейных искажений	0.1%">25/50/75/750 мкс

Описание

Измерительный приемник Rohde Schwarz FSMR50 предназначен для лабораторных изысканий в частотном диапазоне 20 Гц - 50 ГГц. Основное назначение прибора - решение измерительных задач, связанных с калибровкой разнотипных аттенюаторов и генераторов сигналов.

Множество опций как программной, так и аппаратной модернизации служат для точной подстройки устройства под конкретные задачи и позволяют работать с оборудованием сетей мобильной связи, навигационной аппаратурой, исследовать фазовые шумы, измерять коэффициенты шума, усиления и др.

Вариативность применения

Эта модель предоставляет специалисту функционал нескольких устройств:

Высокоточный калибратор уровня.
Аудиоанализатор, способный определять нелинейные искажения.
Анализатор спектра и модуляций.
Измеритель мощности, совместимый с фирменными датчиками NRP.

Ключевые преимущества

Высокий показатель линейности и стабильности уровня делает Rohde Schwarz FSMR50 наиболее подходящим решением для настройки генераторов и аттенюаторов. Полный набор детекторов и наличие фильтров свипирования с гибкими показателями дает возможность эффективно работать с сигналами различных типов.

Опциональный преселектор YIG служит для подавления зеркальной частоты в высокочастотном диапазоне, превращая прибор в полноценный микроволновый анализатор спектра, а дополнительный предусилитель повышает чувствительность.

В конструкцию встроен интерфейс GPIB для интеграции в автоматизированные контрольно-измерительные системы, удаленного управления процессом исследования и программирования испытаний.

Наличие в арсенале Rohde Schwarz FSMR50 режимов "RF Power Meter" и "RF Level Meter", обеспечивающих контроль мощности и измерение низкоамплитудных сигналов соответственно, дает возможность производить калибровку ключевых характеристик генераторов. Для измерения абсолютной и эталонной мощности можно подключить к измерительному приемнику внешние преобразователи.

Аудиоанализ

Низкий предел измерительного диапазона от 20 Гц позволяет достоверно определять частоту модуляции, а также замерять уровень нелинейных искажений, с вычислением показателя SINAD. Контролируемые и демодулированные сигналы могут отображаться графически – во временной области и в виде ЧМ спектра. Отдельный звуковой выход используется для калибровки модулирующих генераторов.

Купить измерительный приемник Rohde Schwarz FSMR50, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
