Измерительный приемник двухканальный INWAVE MWR-135UPR-2

Наличие по запросу

Цена по запросу

Оформить заказ

: 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)

Опорная частота:

Частота модуляции:

Собственное искажение:

Полосы разрешения:

Девиация фазы:

Диапазоны уровней:

Девиация частоты:

Скорость сканирования при спектральном разрешении 100 кГц: 28 ГГц/с

Полоса видео-фильтра:

Коэффициент шума: 8 (10.4) дБ

Число каналов приема: 2

Детекторы кривых:

Объем внутренней памяти: 2 ГБ (67108864 отсчетов)

Максимальная полоса приема, демодуляции и записи: 260 МГц

Полоса обзора > 10 Гц:

Глубина модуляции:

Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц: 260 МГц

Полоса обзора 0 Гц (нулевая полоса обзора):

Избирательность: 90 дБ

Интерфейсы вывода данных и управления: 10 Гбит/с Ethernet (SFP+)

f < 3,6 ГГц:

Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5

f > 3,6 ГГц:

Фазовый шум:

f > 3,6 ГГц, с опцией R&S®FSMR-B2:

Чувствительность при 25°C, 1 ГГц: -163 дБм/Гц

Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -13 (-16) дБм

Уровень фазовых шумов на отстройке 10 кГц от несущей: -139 (-132) дБн/Гц несущая 1 ГГц -123 (116) дБн/Гц несущая 10 ГГц

Погрешность измерения:

Минимальная полоса разрешения: 0.1 Гц

Погрешность:

Измерение абсолютной мощности:

: 147 дБ

Формат вывода данных: вещественный спектр (дБм) комплексный спектр временная выборка (I/Q)

Линейность (от +20 дБмВт до –140 дБмВт):

Диапазон рабочих частот	8 кГц – 4 \| 8.5 \|10 \| 13.5 ГГц (опции)
Чувствительность при 25°C, 1 ГГц	-163 дБм/Гц
Избирательность	90 дБ
Динамический диапазон	147 дБ
Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе	-13 (-16) дБм
Диапазон ослаблений входного аттенюатора	0 .. 31.5 дБ, шаг 0.5
Коэффициент шума	8 (10.4) дБ
Уровень фазовых шумов на отстройке 10 кГц от несущей	-139 (-132) дБн/Гц несущая 1 ГГц -123 (116) дБн/Гц несущая 10 ГГц
Скорость сканирования при спектральном разрешении 100 кГц	28 ГГц/с
Число каналов приема	2
Максимальная полоса приема, демодуляции и записи	260 МГц
Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц	260 МГц
Минимальная полоса разрешения	0.1 Гц
Объем внутренней памяти	2 ГБ (67108864 отсчетов)
Интерфейсы вывода данных и управления	10 Гбит/с Ethernet (SFP+)
Формат вывода данных	вещественный спектр (дБм) комплексный спектр временная выборка (I/Q)

Описание

Измерительный приемник двухканальный Inwave MWR-135UPR-2 – прецизионный прибор для регистрации амплитудно-частотных и спектральных характеристик и параметров модуляции сигналов, внесенный в Госреестр СИ и поддерживающий возможность опционального расширения полосы пропускания до 13.5 ГГц и активации дополнительных функций.

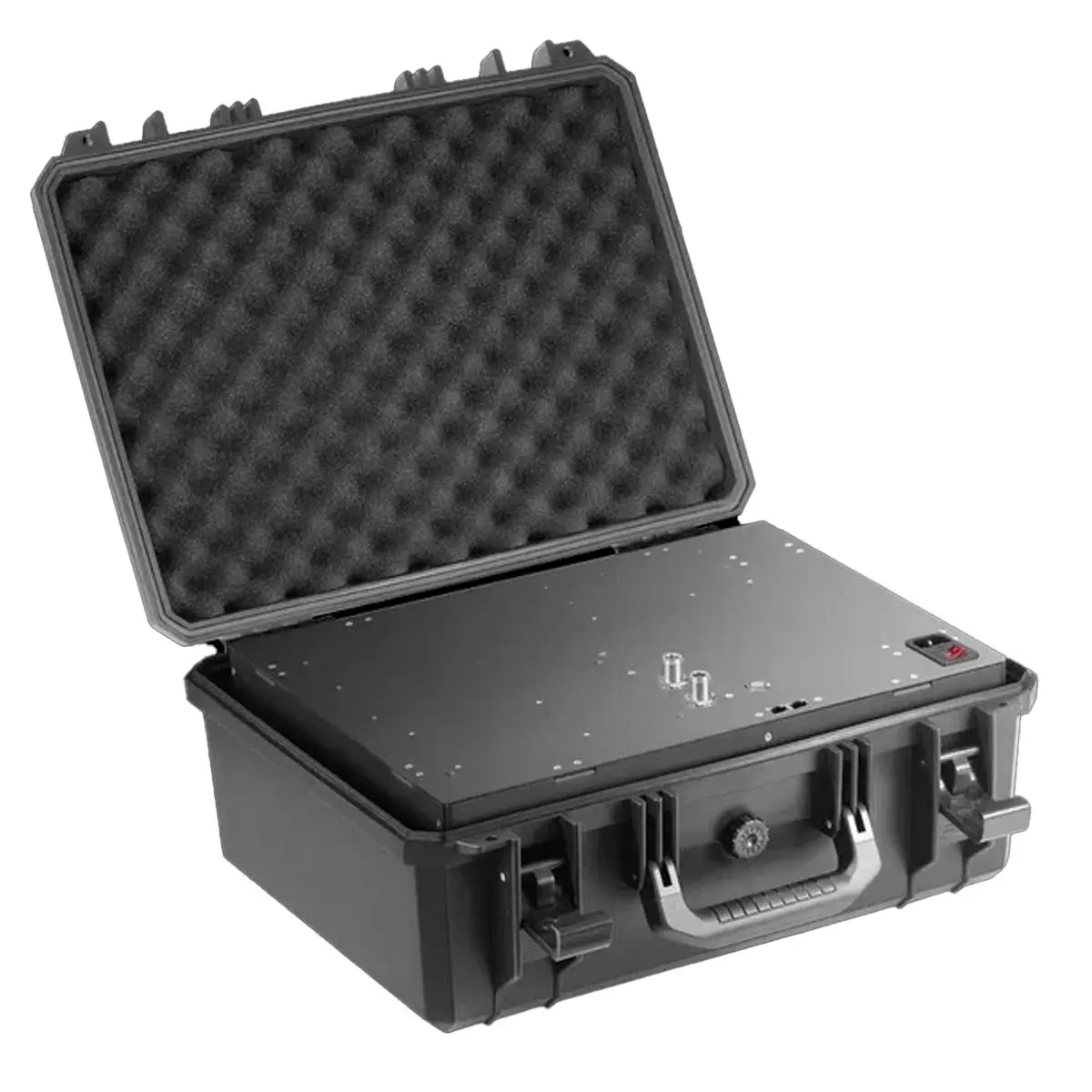

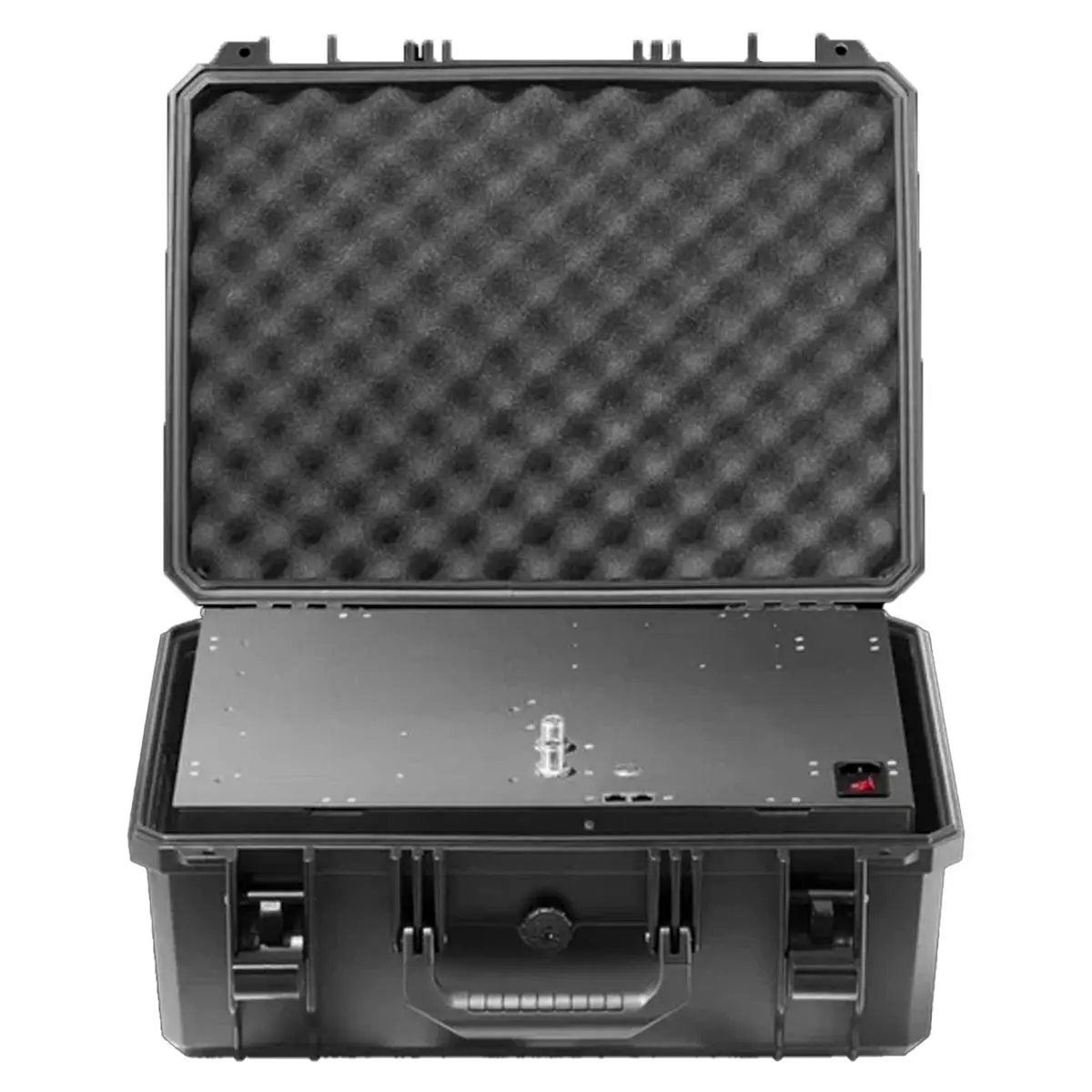

Особенностью модификации UPR является облегченное высокозащищенное исполнение, оптимизированное для использования РПУ в полевых условиях в качестве переносного средства контроля, диагностики и наладки стационарного оборудования. Изделие размещается в прочном жестком кейсе, который обеспечивает удобство переноски и защиту от внешних негативных воздействий, и не оснащается встроенными органами управления и индикации, работая в дистанционном режиме.

Особенности

Управление РПУ Inwave MWR-135UPR-2 производится через Ethernet-канал с помощью внешнего ПК, локальной сети или отдельного сетевого устройства, с задействованием Telnet-клиента либо пользовательского ПО на основе команд SCPI. В зависимости от типа установленного опционального модуля, SFP или SFP+, обеспечивается скорость передачи данных до 1 Гбит/с либо до 10 Гбит/с соответственно. При этом временные выборки и данные спектра сигналов могут передаваться в реальном времени на внешние устройства для обработки или сохранения.

Для обеспечения когерентности независимых каналов радиоизмерительный прибор снабжен АЦП с общим генератором тактовых частот и гетеродином, одновременно подавая сигнал в оба контура при запуске измерительного цикла. При испытаниях и отладке многоканального коммуникационного и радиолокационного оборудования поддерживается возможность синхронизации до 20 идентичных приемных устройств по Ethernet-каналу, с взаимной задержкой не более 10 нс.

Преимущества

Архитектура на основе гетеродина с прямым цифровым синтезом, модифицированной схемой понижения частоты на основе смесителей и корректором АЧХ, обладает низким уровнем собственных шумов, обеспечивая высокую избирательность в полосе частот шириной 260 МГц, позволяя отслеживать низкоуровневые сигналы, близкие по частоте с мощными помехами.
Опция антенного переключателя дает возможность подключать к РПУ до 4 антенн одновременно.
Поддержка программирования ПЛИС в контуре обработки сигнала позволяет реализовать индивидуальные алгоритмы при разработке СВЧ устройств до аппаратной реализации.
