Комплект кабелей измерительных C5029M29M.1

Наличие по запросу

Цена по запросу

Оформить заказ

КСВН, не более:

Тип разъема для подключения к ВАЦ:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц:

Тип разъема для подключения к ИУ:

Полярность разъемов: вилка

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Минимальный радиус изгиба:

Присоединительные размеры: соответствие ГОСТ РВ 51914-2002, IEC 61169-35, IEC 61169-40, MIL-STD348B

Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Вносимые потери, дБ, не более: 0,06 x √f (ГГц)

Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Коэффициент отражения, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 18,0 ГГц:

Затухание, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 12,0 ГГц от 12,0 ГГц до 18,0 ГГц:

Полярность соединителей:

Коэффициент отражения, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 20,0 ГГц:

: от 0 до 40 ГГц

Затухание, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 12,0 ГГц от 12,0 ГГц до 20,0 ГГц:

Длина:

Соединители:

Длина кабеля: 600 ± 10 мм

Коэффициент отражения дБ, не более:

Частотный диапазон:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц:

Затухание дБ, не более:

Фазовая стабильность:

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Технические характеристики коаксиального перехода P24FR29F
Диапазон рабочих частот	от 0,3 до 40000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	1,12 1,15 1,20 1,25 1,30
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	0,92 1,35 2,00 2,50 3,10 3,91
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм
Диапазон рабочих частот	от 0 до 40 ГГц
Вносимые потери, дБ, не более	0,06 x √f (ГГц)
КСВН, не более	1,20
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002, IEC 61169-35, IEC 61169-40, MIL-STD348B

Описание

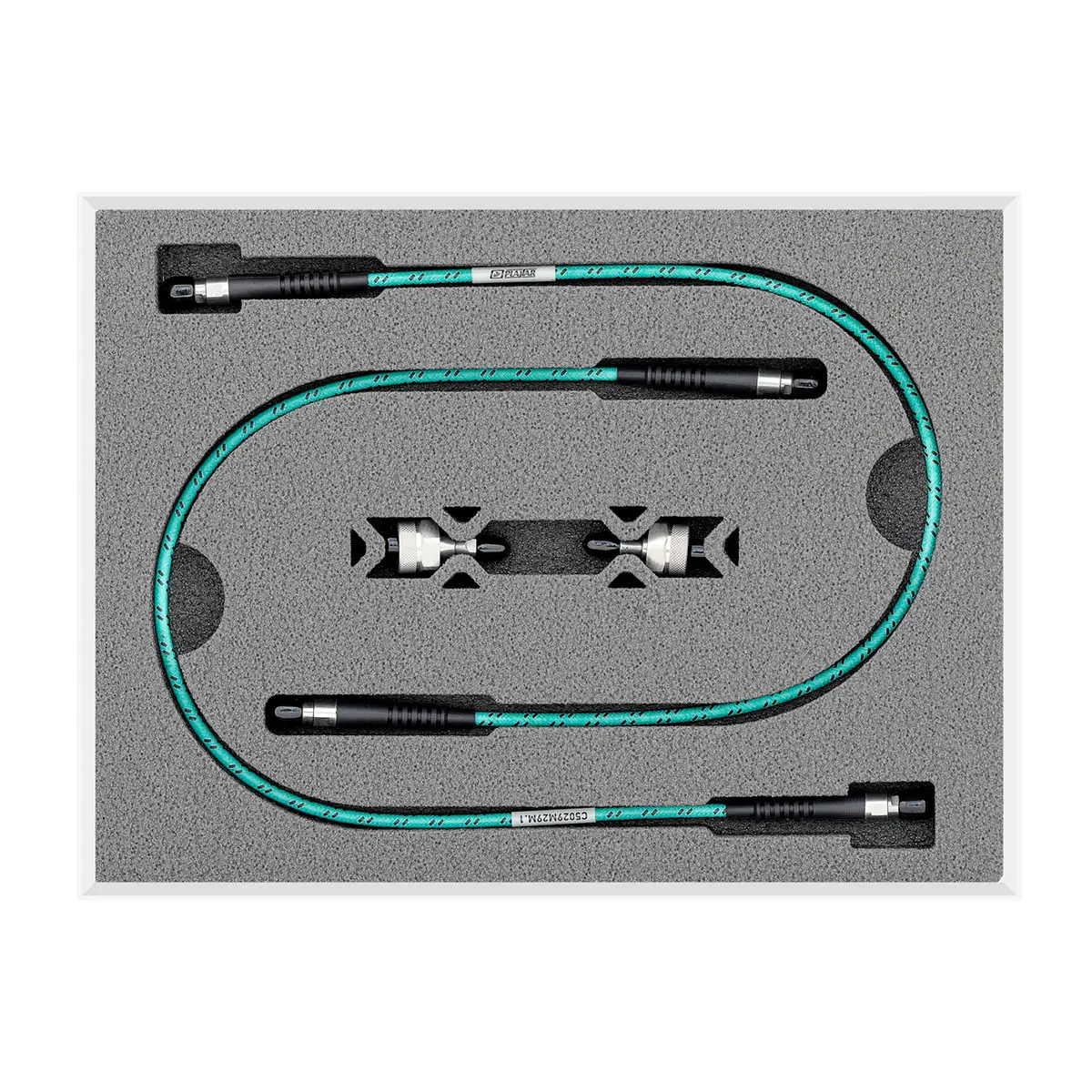

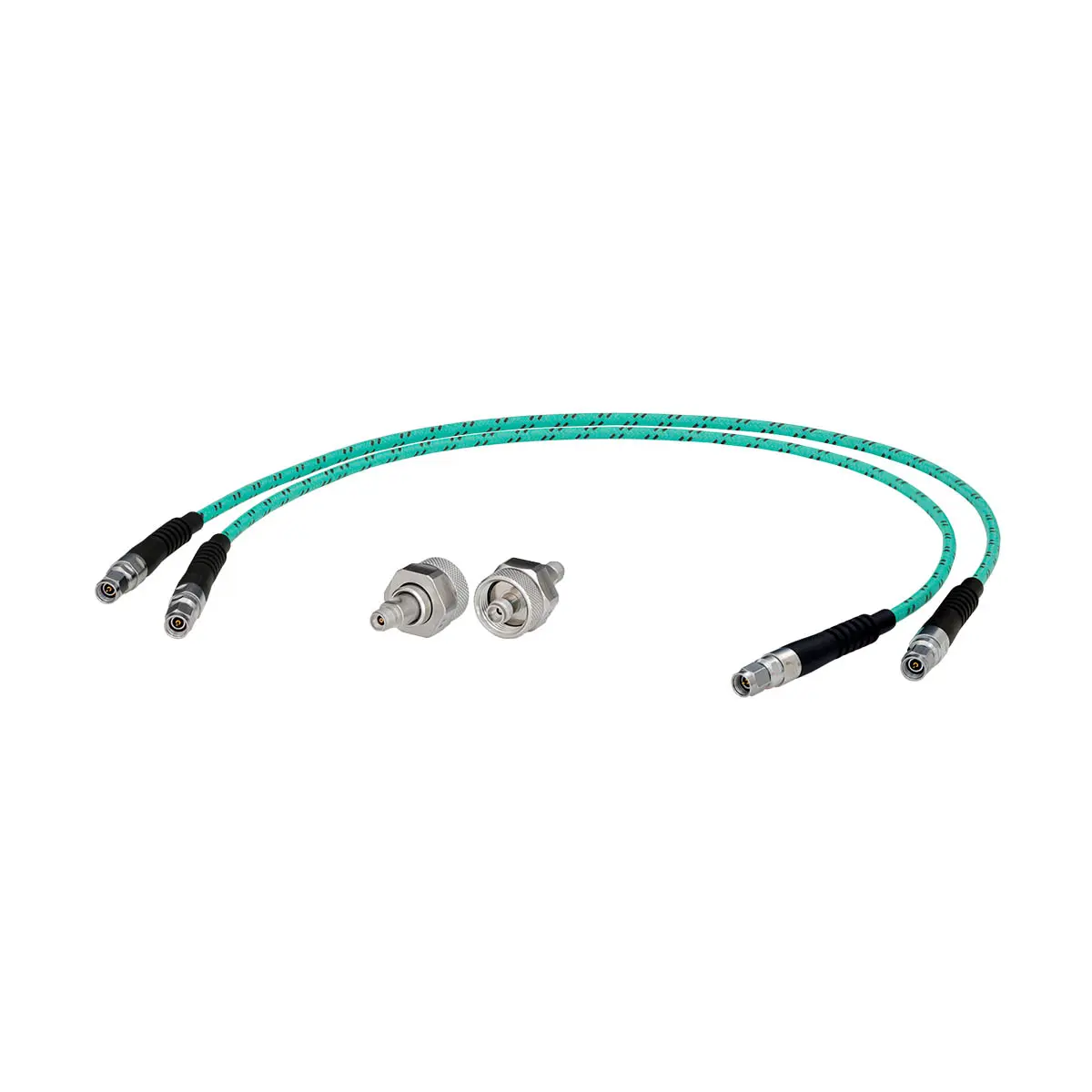

Комплект кабелей измерительных C5029M29M.1 (далее Комплект) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР". Комплект включает в себя два кабеля и два перехода.

Кабели измерительные из комплекта предназначены для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Каждый кабель с двух сторон имеет два соединителя: тип 2,92 мм вилка, тип 2,92 мм вилка по IEC 61169-32.

Каждый переход с одной стороны имеет разъем тип 2,4 мм розетка по ГОСТ РВ 51914-2002, IEC 61169-40, MIL-STD-348B с укрепленной гайкой, с другой – разъем тип 2,92 мм розетка по IEC 61169-35.

Купить комплект кабелей измерительных Planar C5029M29M.1, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
