Комплект кабелей измерительных C5024MR24F.1

Наличие по запросу

Цена по запросу

Оформить заказ

Тип разъема для подключения к ВАЦ:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц:

Тип разъема для подключения к ИУ:

Полярность разъемов: вилка

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Минимальный радиус изгиба:

Присоединительные размеры: соответствие ГОСТ РВ 51914-2002

Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц:

Коэффициент отражения, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 18,0 ГГц:

Затухание, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 12,0 ГГц от 12,0 ГГц до 18,0 ГГц:

Полярность соединителей:

Коэффициент отражения, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 20,0 ГГц:

: от 0,3 до 40000,0 МГц

Затухание, дБ, не более: от 0,02 МГц до 2,5 ГГц от 2,5 ГГц до 6,0 ГГц от 6,0 ГГц до 12,0 ГГц от 12,0 ГГц до 20,0 ГГц:

Длина:

Соединители:

Длина кабеля: 600 ± 10 мм

Коэффициент отражения дБ, не более:

Частотный диапазон:

Затухание дБ, не более:

Фазовая стабильность:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Диапазон рабочих частот	от 0,3 до 40000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц	1,12 1,15 1,20 1,25 1,30
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	0,92 1,35 2,00 2,50 3,10 3,91 4,55
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50 ±4,50 / ±10,00
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600 ±0,0400 / ±0,0800
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм

Описание

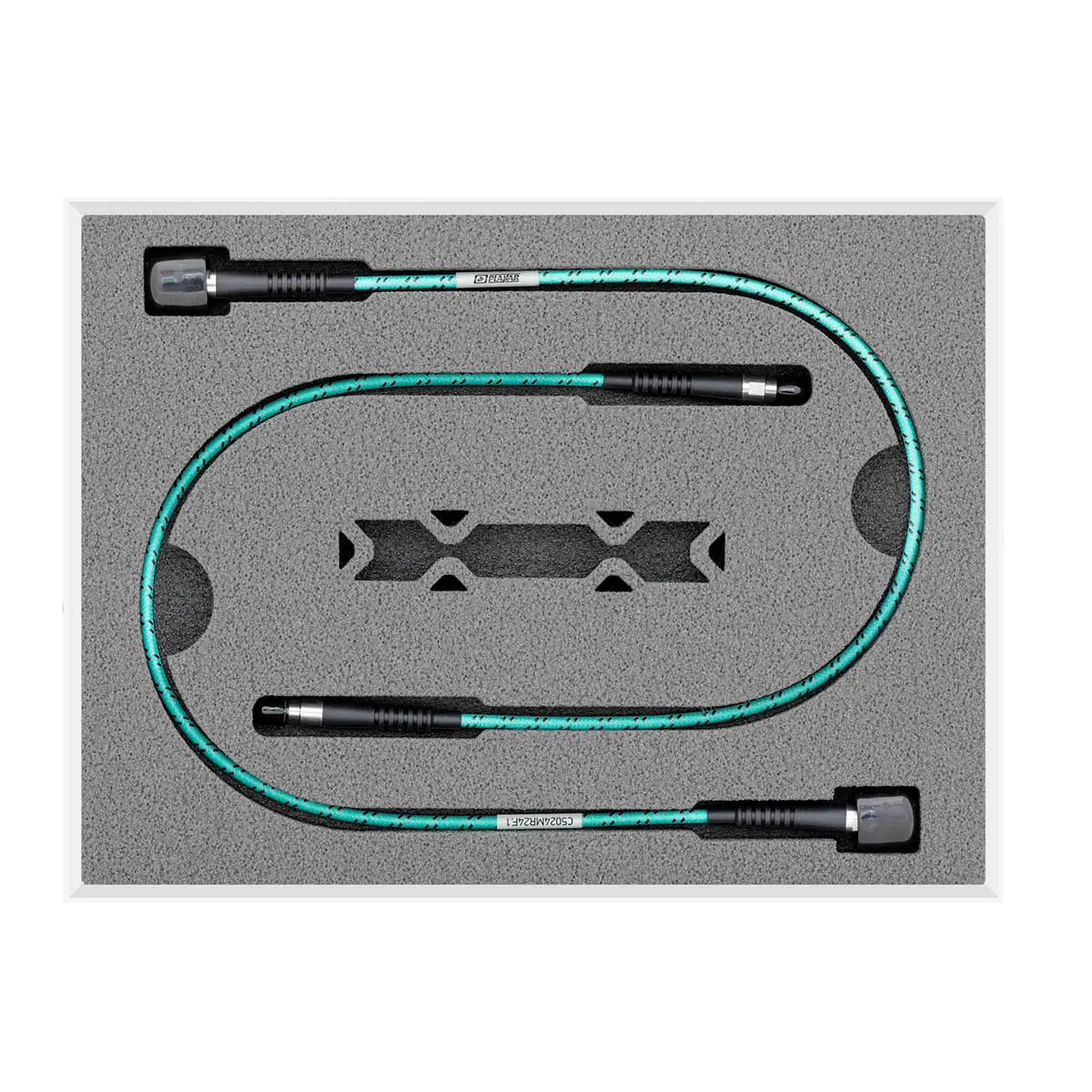

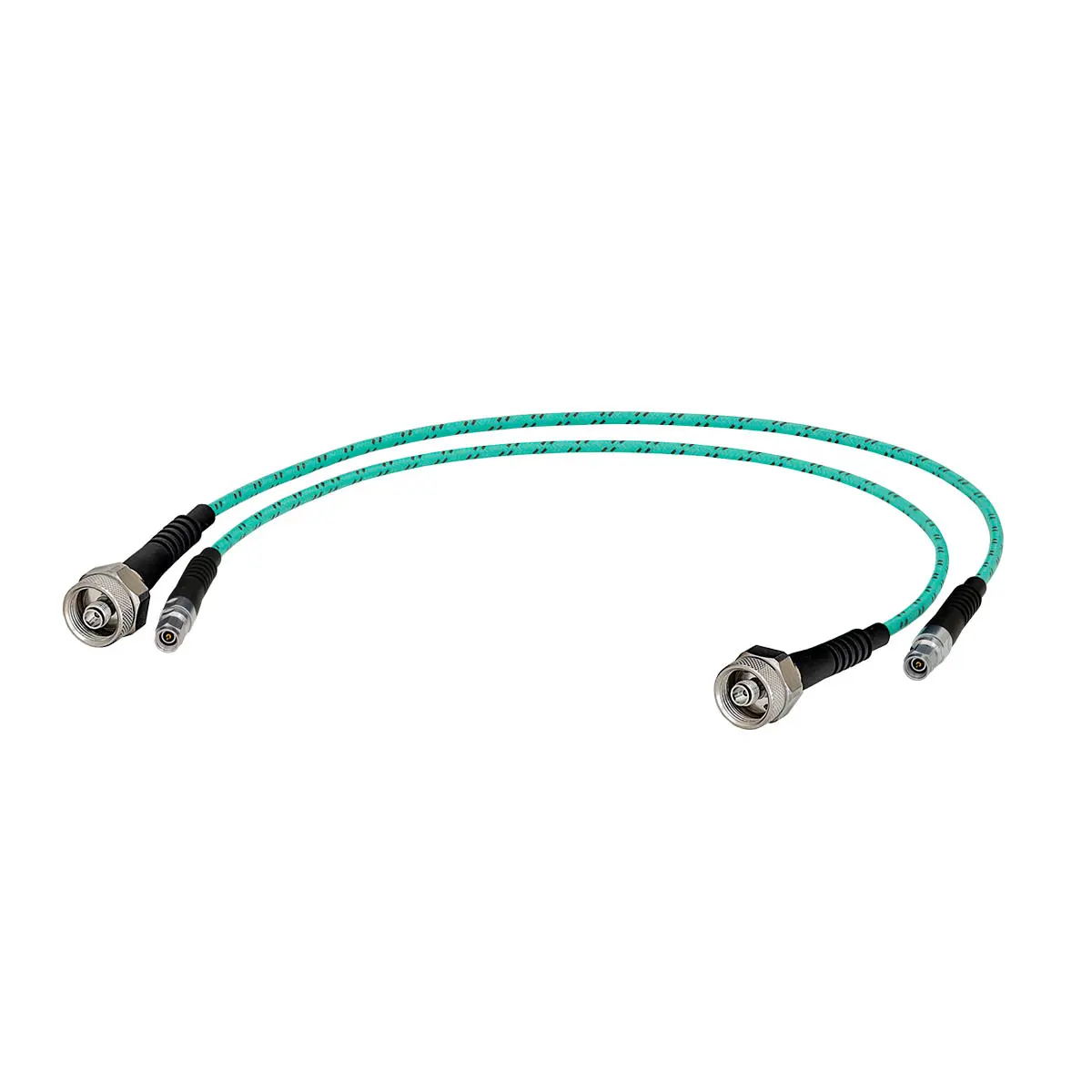

Комплект кабелей измерительных C5024MR24F.1 (далее Комплект) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР". Комплект включает в себя два кабеля.

Кабели измерительные из комплекта предназначены для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Каждый кабель с двух сторон имеет два соединителя: тип I (2,4 мм) розетка с укрепленной гайкой, тип I (2,4 мм) вилка по ГОСТ РВ 51914-2002.
