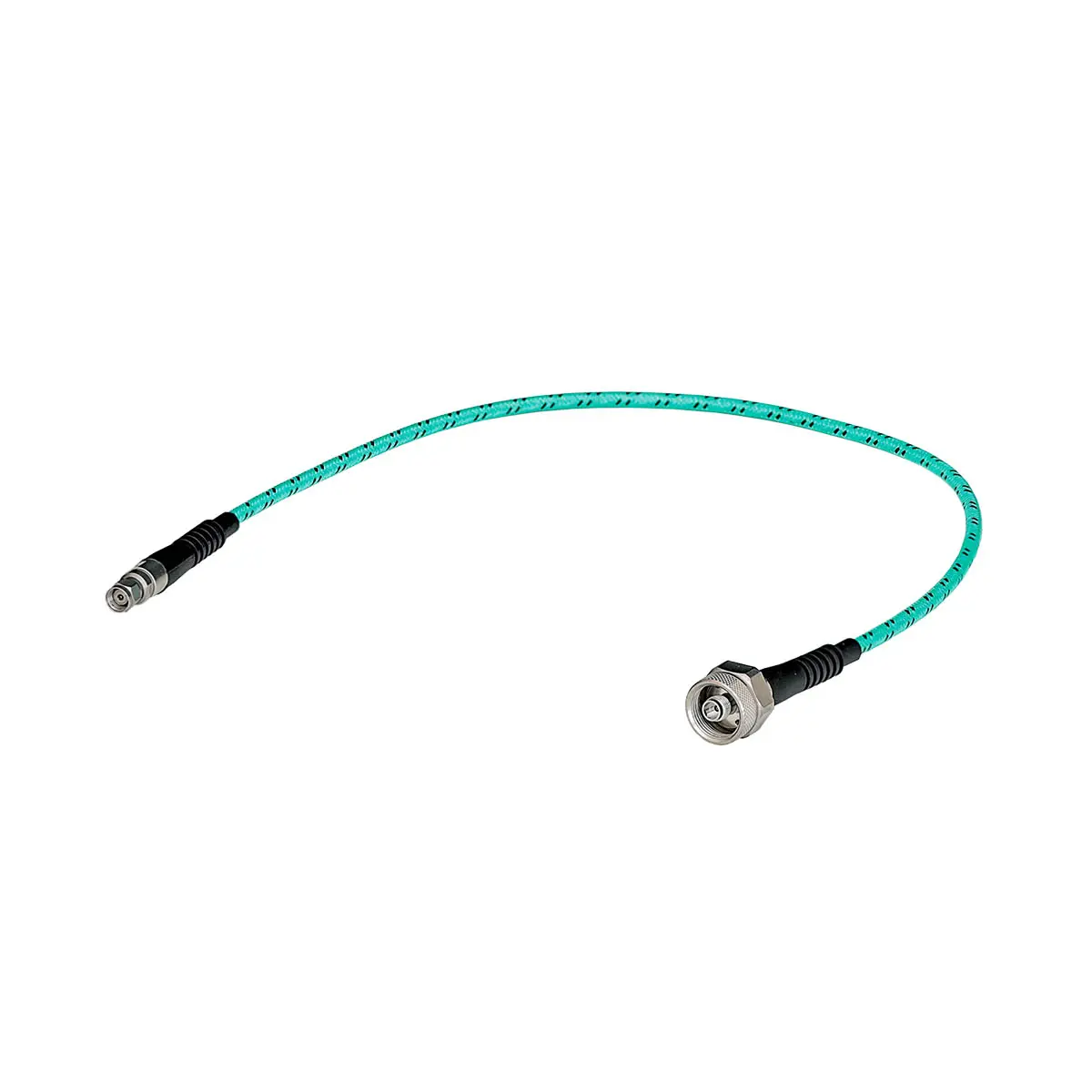

Кабель измерительный C5018MR18F.1

Наличие по запросу

Цена по запросу

Оформить заказ

Частотный диапазон:

Фазовая стабильность:

КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц:

Тип разъема для подключения к ВАЦ:

Полярность разъемов: вилка

Тип разъема для подключения к ИУ:

Присоединительные размеры: соответствие ГОСТ РВ 51914-2002

Минимальный радиус изгиба:

Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц: ±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600 ±0,0400 / ±0,0800 ±0,0500 / ±0,1000

: от 0,3 до 70000,0 МГц

Длина кабеля: 600 ± 10 мм

Диапазон рабочих частот	от 0,3 до 70000,0 МГц
КСВН, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 26,5 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	1,12 1,15 1,20 1,25 1,30 1,35
Затухание, дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	0,92 1,35 2,00 2,50 3,10 3,91 4,55 5,60
Стабильность фазы при изгибе 1 (IEC60966-1 п. 8.6 метод 2 (один порт))(тип./макс), град. от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц от 50 ГГц до 70 ГГц	±0,30 / ±0,50 ±0,50 / ±0,75 ±0,75 / ±1,50 ±1,00 / ±2,00 ±2,00 / ±2,50 ±2,50 / ±4,50 ±3,50 / ±10,00 ±6,50 / ±12,00
Стабильность амплитуды при изгибе 2 (IEC60966-1 п. 8.4)(тип./макс), дБ, не более: от 0,3 МГц до 3 ГГц от 3 ГГц до 6 ГГц от 6 ГГц до 12 ГГц от 12 ГГц до 18 ГГц от 18 ГГц до 26,5 ГГц от 26,5 ГГц до 40 ГГц от 26,5 ГГц до 50 ГГц	±0,0050 / ±0,0100 ±0,0075 / ±0,0150 ±0,0100 / ±0,0200 ±0,0150 / ±0,0300 ±0,0200 / ±0,0400 ±0,0300 / ±0,0600 ±0,0400 / ±0,0800 ±0,0500 / ±0,1000
Полярность разъемов	вилка
Присоединительные размеры	соответствие ГОСТ РВ 51914-2002
Длина кабеля	600 ± 10 мм

Описание

Кабель измерительный C5018MR18F.1 (далее Кабель) предназначен для подключения измеряемого устройства к векторному анализатору цепей производства ООО "ПЛАНАР".

Кабель измерительный предназначен для работы в коаксиальном тракте с волновым сопротивлением 50 Ом. Кабель с двух сторон имеет два соединителя: тип 1,85 мм вилка, тип 1,85 мм розетка с укрепленной гайкой по IEC 61169-32.
