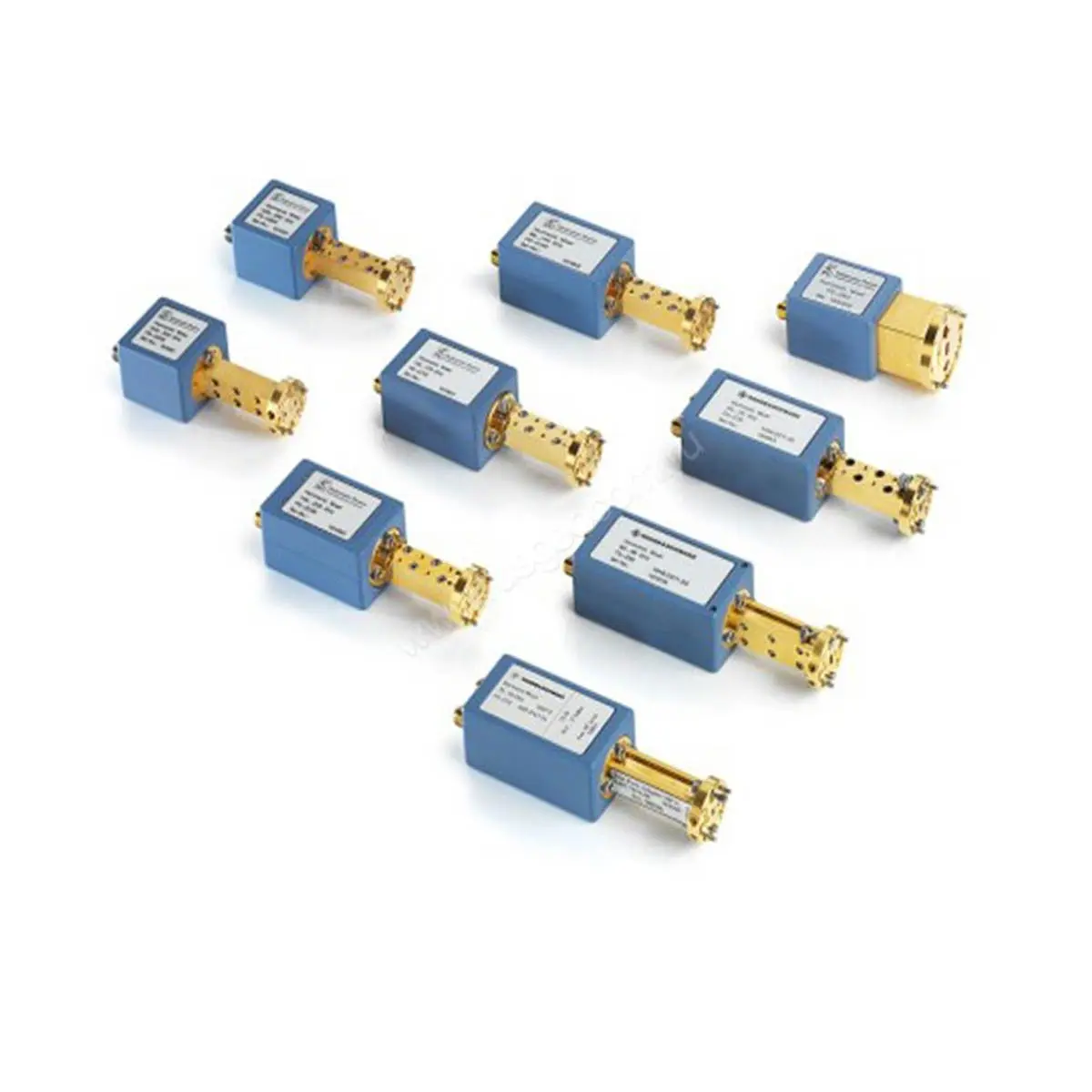

Гармонический миксер Rohde Schwarz FS-Z75

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон частот IF: 500 МГц – 3,2 ГГц

: 50-75 ГГц

Потери на преобразование: макс. 24 дБ тип. 20 дБ

КСВН ВЧ-входа: 1,5:1

Номер гармоники: 6

Точка компрессии 1 дБ: -6 дБ

Погрешность измерения (достоверность 95%): < 4,5 дБ (от +5 °C до +40 °C)

Температурный дрейф (макс.): < 1,5 дБ (от +5 °C до +40 °C)

РЧвход (RF input): WR15 UG-385/U

Вход гетеродина (LO input): SMA (f)

Диапазон частот LO: 8-12,8 ГГц

Диапазон мощности LO: от +13,5 до +16 дБм

Выход ПЧ (IF output): SMA (f)

Диапазон частот	50-75 ГГц
Потери на преобразование	макс. 24 дБ тип. 20 дБ
КСВН ВЧ-входа	1,5:1
Номер гармоники	6
Точка компрессии 1 дБ	-6 дБ
Погрешность измерения (достоверность 95%)	< 4,5 дБ (от +5 °C до +40 °C)
Температурный дрейф (макс.)	< 1,5 дБ (от +5 °C до +40 °C)
РЧвход (RF input)	WR15 UG-385/U
Вход гетеродина (LO input)	SMA (f)
Диапазон частот LO	8-12,8 ГГц
Диапазон мощности LO	от +13,5 до +16 дБм
Выход ПЧ (IF output)	SMA (f)
Диапазон частот IF	500 МГц – 3,2 ГГц

Описание

Гармонический миксер Rohde Schwarz FS-Z75 используется для расширения возможностей фирменных радиоизмерительных анализаторов сигналов и спектра до рабочих частот 50 ГГц - 75 ГГц.

Смеситель позволяет обойтись без покупки дорогостоящего оборудования и отлично подходит для проведения допусковых тестов при работе с высокочастотной электроникой, например, телекоммуникационными приемниками и передатчиками стандарта 5G. При этом для измерений необходим опция B21, включающая порты LO/IF.

Особенности конструкции

Высокочувствительный измерительный аксессуар основан на двойных диодах, благодаря чему не требуется настройка смещения и достигается высокая воспроизводимость результатов. Трехпортовая конструкция Rohde Schwarz FS-Z75 предусматривает отдельные разъемы для подачи сигнала гетеродина и выходного сигнала промежуточной частоты.

Низкий уровень помех

Искажения, возникающие при смешивании, успешно подавляются за счет алгоритмов анализатора и сокращаются благодаря низкому порядку используемых гармоник.

Минимизация потерь на преобразование

Для корректных измерений необходим принимать в расчет потери на конвертацию. Этот параметр измеряется в заводских условиях, в результате чего составляется калибровочная таблица с потерями по различным частотам (50 точек). Информация записывается на USB-накопитель и поставляется в комплекте с аксессуаром для того, чтобы коррекционные данные можно было быстро и удобно загрузить в анализатор.

Купить гармонический миксер Rohde Schwarz FS-Z75, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
