Диапазон частот от 2 Гц до 50 ГГц

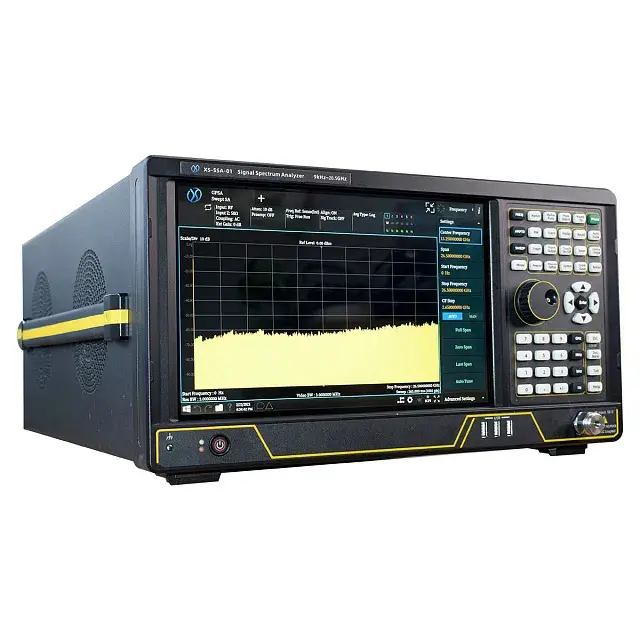

XS-SSA-01 — это анализатор спектра и сигналов. Обладает отличным динамическим диапазоном, полосой анализа, фазовым шумом. Анализатор спектра и сигналов XS-SSA-01 имеет широкий функционал как измерений, так и анализа, отличную аппаратную масштабируемость. Максимальная полоса анализа может достигать 1,2 ГГц, что соответствует требованиям к испытаниям 5G, радаров и т.д. Возможные области применения — НИОКР и производственные испытания, захват и анализ широкополосных сигналов, разработка, тестирование и ремонт электронных систем, 4G/5G/WiFi и другое оборудование широкополосной связи.
- Диапазон частот от 2 Гц до 50 ГГц
- Максимальная полоса анализа: 1,2 ГГц
- Максимальная полоса пропускания для анализа спектра в реальном времени: 600 МГц
- Фазовый шум: -125 дБн/Гц (несущая 1 ГГц, отстройка на 10 кГц)
- Поддерживаются следующие режимы анализа сигналов:- Общий режим анализа спектра
- Режим векторного анализа сигналов
- Режим анализа сигналов с аналоговой модуляцией
- Режим анализа спектра в реальном масштабе времени
- Режим измерения фазового шума
- Режим измерения коэффициента шума
- Анализ импульсных сигналов
- Управление прибором через интерфейсы — LAN, GPIB, USB
Анализ сигналов с аналоговой модуляцией АМ/ЧМ/ФМ (ASA)
Опция ASA превращает анализатор спектра и сигналов XS-SSA-01 в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов.
Измерение коэффициента шума (NFM)
Коэффициент шума является одним из параметров для радиочастотных компонентов и цепей. Измерение коэффициента шума с помощью опции NFM можно осуществлять для усилителей, понижающих преобразователей, повышающих преобразователей.
Измерение фазового шума (PNM)
Опция PNM используется для измерения фазового шума.
Анализ спектра в реальном масштабе времени (RTSA)
Режим анализа спектра в реальном времени (RTSA) обеспечивает непрерывный захват, измерение и анализ широкополосных переходных сигналов.
Анализ импульсных сигналов (PLM)
Опция PLM пригодится для анализа характеристик радиолокационных систем. Может поддерживать автоматическое измерение и анализ более 20 видов параметров импульса.
Векторный анализ сигналов (VSA)
Опция векторного анализа сигналов VSA позволяет демодулировать сигналы с цифровой модуляцией. Позволяет одновременно выводить несколько окон измерений и одновременно можно проводить измерения диаграммы созвездий, глазковой диаграммы, вектора ошибки, и т. д., что позволяет проводить анализ характеристик для модулированного сигнала.
