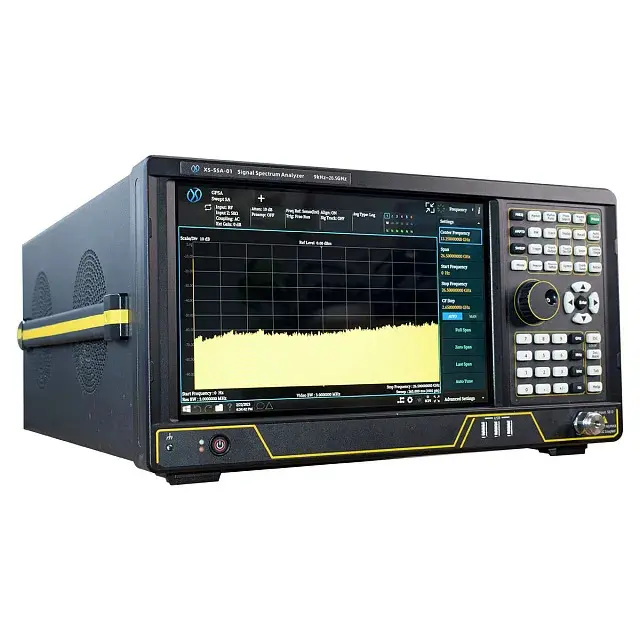

Высокопроизводительный анализатор спектра Xiansheng Technology XS-SSA-01-F09

Наличие по запросу

Цена по запросу

Оформить заказ

Полосы разрешения: от 1 Гц до 3 МГц, 4, 5, 6, 8, 10, 20 МГц

От 18 до 26,5 ГГц: -152 дБмВт

FLE: расширение диапазона частот от 2 Гц до 9 кГц

От 26,5 до 40 ГГц: -150 дБмВт

Стандартно: 10 МГц

От 40 до 44 ГГц: -148 дБмВт

B25: 25 МГц

От 44 до 50 ГГц: -145 дБмВт

B40: 40 МГц

B85: 85 МГц

B1H: 160 МГц

B2H: 200 МГц

B6H: 600 МГц

B12H: 1200 МГц

Отстройка 100 Гц: -96 дБн/Гц

: от 9 кГц до 9 ГГц

От 10 МГц до 2 ГГц: -162 дБмВт

Отстройка 10 кГц: -125 дБн/Гц

От 2 до 3 ГГц: -161 дБмВт

Отстройка 100 кГц: -125 дБн/Гц

От 3 до 3,8 ГГц: -158 дБмВт

Отстройка 1 кГц: -116 дБн/Гц

От 3,8 до 9 ГГц: -156 дБмВт

Отстройка 1 МГц: -130 дБн/Гц

От 9 до 18 ГГц: -154 дБмВт

XS-SSA-01-F09
Диапазон частот	от 9 кГц до 9 ГГц
FLE	расширение диапазона частот от 2 Гц до 9 кГц
Стабильность опорного генератора
Стандартно	0,1 x 10^-6
Полосы разрешения	от 1 Гц до 3 МГц, 4, 5, 6, 8, 10, 20 МГц
Полосы анализа
Стандартно	10 МГц
B25	25 МГц
B40	40 МГц
B85	85 МГц
B1H	160 МГц
B2H	200 МГц
B6H	600 МГц
B12H	1200 МГц
Уровень фазового шума при отстройке частоты от несущей 1 ГГц
Отстройка 100 Гц	-96 дБн/Гц
Отстройка 1 кГц	-116 дБн/Гц
Отстройка 10 кГц	-125 дБн/Гц
Отстройка 100 кГц	-125 дБн/Гц
Отстройка 1 МГц	-130 дБн/Гц
Отображаемый средний уровень шума с включенным предусилителем
От 10 МГц до 2 ГГц	-162 дБмВт
От 2 до 3 ГГц	-161 дБмВт
От 3 до 3,8 ГГц	-158 дБмВт
От 3,8 до 9 ГГц	-156 дБмВт
От 9 до 18 ГГц	-154 дБмВт
От 18 до 26,5 ГГц	-152 дБмВт
От 26,5 до 40 ГГц	-150 дБмВт
От 40 до 44 ГГц	-148 дБмВт
От 44 до 50 ГГц	-145 дБмВт

Описание

Диапазон частот от 2 Гц до 9 ГГц

XS-SSA-01 — это анализатор спектра и сигналов. Обладает отличным динамическим диапазоном, полосой анализа, фазовым шумом. Анализатор спектра и сигналов XS-SSA-01 имеет широкий функционал как измерений, так и анализа, отличную аппаратную масштабируемость. Максимальная полоса анализа может достигать 1,2 ГГц, что соответствует требованиям к испытаниям 5G, радаров и т.д. Возможные области применения — НИОКР и производственные испытания, захват и анализ широкополосных сигналов, разработка, тестирование и ремонт электронных систем, 4G/5G/WiFi и другое оборудование широкополосной связи.

Диапазон частот от 2 Гц до 9 ГГц
Максимальная полоса анализа: 1,2 ГГц
Максимальная полоса пропускания для анализа спектра в реальном времени: 600 МГц
Фазовый шум: -125 дБн/Гц (несущая 1 ГГц, отстройка на 10 кГц)
Поддерживаются следующие режимы анализа сигналов:- Общий режим анализа спектра

Режим векторного анализа сигналов
Режим анализа сигналов с аналоговой модуляцией
Режим анализа спектра в реальном масштабе времени
Режим измерения фазового шума
Режим измерения коэффициента шума
Анализ импульсных сигналов

Управление прибором через интерфейсы — LAN, GPIB, USB

Анализ сигналов с аналоговой модуляцией АМ/ЧМ/ФМ (ASA)

Опция ASA превращает анализатор спектра и сигналов XS-SSA-01 в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов.

Измерение коэффициента шума (NFM)

Коэффициент шума является одним из параметров для радиочастотных компонентов и цепей. Измерение коэффициента шума с помощью опции NFM можно осуществлять для усилителей, понижающих преобразователей, повышающих преобразователей.

Измерение фазового шума (PNM)

Опция PNM используется для измерения фазового шума.

Анализ спектра в реальном масштабе времени (RTSA)

Режим анализа спектра в реальном времени (RTSA) обеспечивает непрерывный захват, измерение и анализ широкополосных переходных сигналов.

Анализ импульсных сигналов (PLM)

Опция PLM пригодится для анализа характеристик радиолокационных систем. Может поддерживать автоматическое измерение и анализ более 20 видов параметров импульса.

Векторный анализ сигналов (VSA)

Опция векторного анализа сигналов VSA позволяет демодулировать сигналы с цифровой модуляцией. Позволяет одновременно выводить несколько окон измерений и одновременно можно проводить измерения диаграммы созвездий, глазковой диаграммы, вектора ошибки, и т. д., что позволяет проводить анализ характеристик для модулированного сигнала.
