Анализатор спектра Rohde Schwarz FSL3

Наличие по запросу

Цена по запросу

Оформить заказ

Маркерный радиомаяк:

Девиация:

Полосы разрешения:

ILS LOC/VOR:

Измерение разности глубины модуляции (DDM),:

Вход ВЧ:

Точность воспроизведения частоты: 1 × 10–6

ILS GS:

Девиация <±10 % DDM:

Выход ЗЧ:

: от 1 МГц до 3 ГГц

С опорным генератором FSL-B4: 1 × 10–7

Сканирование по частоте (опция R&S®EVS-K1):

Девиация >±10 % DDM:

Источник питания антенны:

Стандартные: от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора

Температурный дрейф (от –10 °C до +55 °C):

Девиация <±20 % DDM:

Интерфейс дистанционного управления:

С опцией FSL-B7: от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр)

Диапазон отображения1) (режим автоматиче- ского переключения диапазона):

Девиация >±20 % DDM:

Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2):

Полосы видеофильтров: от 10 Гц до 10 МГц

Девиация при –30 дБмВт:

ID-тона 1020 Гц ±2 % 2):

Интерфейс LAN:

Разрешение по частоте:

Полоса анализа сигналов: 28 МГц

Нелинейность в диапазоне от –40 дБ до +30 дБ:

ID-тона 1020 Гц ±20 Гц:

Выход постоянного напряжения:

Выходной уровень: от –20 до 0 дБмВт

С полосой разрешения 300 Гц: тип. –117 дБмВт

Макс. входная мощность:

Азимут, девиация:

Вход постоянного напряжения:

С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опции FSL-B7, FSL-B22): 500 МГц: тип. –162 дБмВт 3 ГГц: тип. –158 дБмВт

Собственные шумы (режим малых шумов):

Девиация 30/9960 Гц ±2 % 2):

Вход модулирующего/синхросигнала:

Точка TOI: тип. +18 дБмВт

Точка пересечения по интермодуляционным составляющим третьего порядка, IP3 (2 × 10 дБмВт, f > 200 кГц, режим малых искажений):

Девиация искажений АМ:

Аналоговый выход (2 выхода):

Детекторы: полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов

Диапазон входного уровня:

Девиация 30 Гц ±3 Гц 2):

Встроенная батарея (опция R&S®EVS-B3):

Фазовый шум: тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц

Погрешность измерения уровня: <0,5 дБ (30 кГц ≤ f ≤ 3 ГГц)

Девиация 90/150 Гц ± 2 % 2):

Девиация 1020 Гц ±50 Гц 2):

Время непрерывной работы (при температуре от 10 °C до 45 °C):

Дисплей:

С опорным генераторомR&S ® FSL-B4 в составе R&S ® FSL18:

С опциейR&S ® FSL-B7:

Девиация голос/идентификатор:

Девиация 9960 Гц ±100 Гц 2):

Внешний источник питания постоянного напряжения:

С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опцииR&S ® FSL-B7,R&S ® FSLB22):

ЗЧ, девиация 90/150 Гц ±5Гц 2):

Девиация ЧМ:

Габариты (Ш × В × Г):

С опорным генератором в составе R&S ® FSL18:

ЗЧ, девиация 1020 Гц ±50Гц 2):

Начальная/конечная частота или центральная частота/полоса обзора:

Масса (с встроенной батареей):

Полосы разрешения
Диапазон частот	от 9 кГц до 3 ГГц
Точность воспроизведения частоты	1 × 10–6
С опорным генератором FSL-B4	1 × 10–7
Стандартные	от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора
С опцией FSL-B7	от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр)
Полосы видеофильтров	от 10 Гц до 10 МГц
Полоса анализа сигналов	28 МГц
Фазовый шум	тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц
Средний уровень собственных шумов (DANL)
С полосой разрешения 300 Гц	тип. –117 дБмВт
С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опции FSL-B7, FSL-B22)	500 МГц: тип. –162 дБмВт 3 ГГц: тип. –158 дБмВт
Точка TOI	тип. +18 дБмВт
Детекторы	полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов
Погрешность измерения уровня	<0,5 дБ (30 кГц ≤ f ≤ 3 ГГц)
Диапазон частот	от 1 МГц до 3 ГГц
Выходной уровень	от –20 до 0 дБмВт

Описание

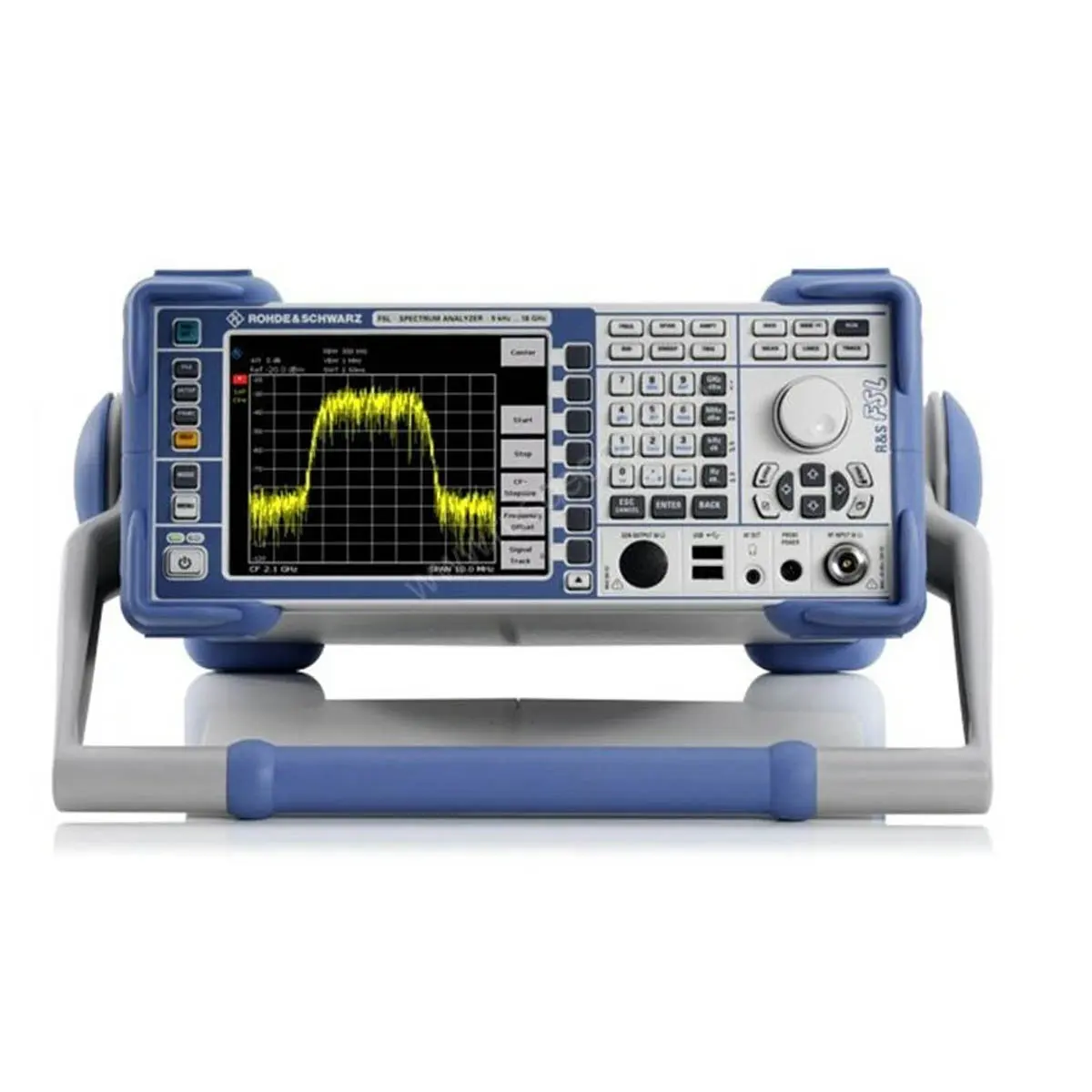

Анализатор спектра Rohde Schwarz FSL3 - универсальный и мощный прибор предназначен для измерений и наблюдения параметров спектра повторяющихся сигналов и постоянных шумов до 18 ГГц. Он может применяться для исследования радиолокационных систем и систем микроволновой связи. Благодаря высокой пропускной способности демодуляции I/Q и функциональному ПО R&S®FSL, данный анализатор спектра является уникальной моделью в своем классе, поддерживающей стандарты WLAN, WiMAX и WCDMA.

Диапазон измеряемых частот от 9 кГц до 3 ГГц.
GPIB-интерфейс.
Ширина полосы анализа сигналов 28 МГц.
Легкий и компактный прибор, удобный для установки, обслуживания и ремонта по месту эксплуатации.
Возможна работа от аккумулятора.
Простая модернизация на месте эксплуатации с помощью опций.

Широкий спектр функций

И без того обширный набор функций Rohde Schwarz FSL3 вы можете увеличить, используя опции встроенного ПО, например, R & S ® FSL-K91 для измерений сигналов WLAN. Ознакомиться с исчерпывающим перечнем опций можно в инструкции к продукту.

Высокие показатели демодуляции

Прибор отлично подойдет для измерения модуляции, обладая в своем классе наибольшей шириной полосы демодуляции I/Q. Анализатор спектра покрывает ширину полосы сигнала вплоть до широкополосных технологий, таких как WiMAX. Кроме этого, широкий частотный диапазон обеспечивает измерения с точностью до 5-й гармоники мобильных радиопередатчиков 3G.

Возможность спектрального анализа в микроволновом диапазоне

Широкий частотный диапазон измерения частот обеспечивает определение спектральных параметров и модуляции в микроволновых системах. За счет этого Rohde Schwarz FSL3 можно использовать не только для исследования радиолокационных систем и систем микроволновой связи, но и для тестирования микроволновых компонентов.

Максимальная точность при измерениях

Еще одно преимущество данной модели в своем классе - минимальный уровень общей погрешности измерений, которая обеспечивает точные результаты даже при работе в микроволновом диапазоне.

Компактные размеры

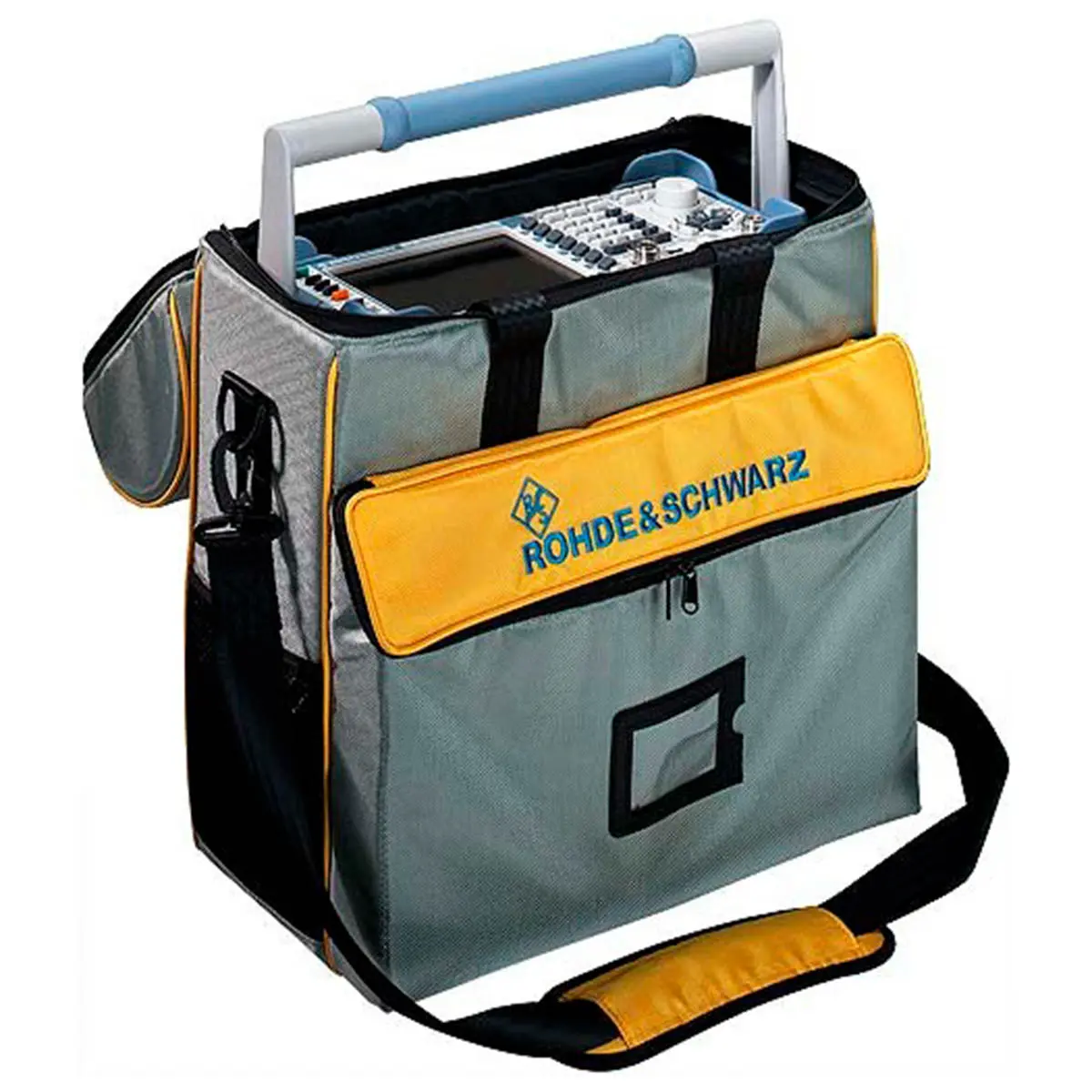

Вес прибора - менее 8 кг в совокупности с возможность работы от аккумулятора или источника постоянного тока делают данную модель отличным вариантом для работы в полевых условиях и при частой транспортировке.

Купить анализатор спектра Rohde Schwarz FSL3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
