Анализатор спектра Rohde Schwarz FSL18 со следящим генератором

Наличие по запросу

Цена по запросу

Оформить заказ

Полоса анализа сигналов: 28 МГц

Девиация при –30 дБмВт:

ID-тона 1020 Гц ±2 % 2):

Интерфейс LAN:

Разрешение по частоте:

С полосой разрешения 300 Гц: тип. –117 дБмВт

Нелинейность в диапазоне от –40 дБ до +30 дБ:

ID-тона 1020 Гц ±20 Гц:

Выход постоянного напряжения:

Выходной уровень: от –30 до –10 дБмВт

Макс. входная мощность:

Азимут, девиация:

Вход постоянного напряжения:

Точка TOI: тип. +18 дБмВт

Собственные шумы (режим малых шумов):

Девиация 30/9960 Гц ±2 % 2):

Вход модулирующего/синхросигнала:

Детекторы: положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов

Точка пересечения по интермодуляционным составляющим третьего порядка, IP3 (2 × 10 дБмВт, f > 200 кГц, режим малых искажений):

Девиация искажений АМ:

Аналоговый выход (2 выхода):

Фазовый шум: тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц

Погрешность измерения уровня: <0,5 дБ(30 кГц ≤ f ≤ 3 ГГц), <0,8 дБ (3 ГГц < f ≤ 6 ГГц), <1,2 дБ (6 ГГц < f ≤ 18 ГГц)

Диапазон входного уровня:

Девиация 30 Гц ±3 Гц 2):

Встроенная батарея (опция R&S®EVS-B3):

С опорным генераторомR&S ® FSL-B4 в составе R&S ® FSL18:

Девиация 90/150 Гц ± 2 % 2):

Девиация 1020 Гц ±50 Гц 2):

Время непрерывной работы (при температуре от 10 °C до 45 °C):

Дисплей:

С опциейR&S ® FSL-B7:

Девиация голос/идентификатор:

Девиация 9960 Гц ±100 Гц 2):

Внешний источник питания постоянного напряжения:

С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опцииR&S ® FSL-B7,R&S ® FSLB22):

ЗЧ, девиация 90/150 Гц ±5Гц 2):

Девиация ЧМ:

Габариты (Ш × В × Г):

С опорным генератором в составе R&S ® FSL18:

ЗЧ, девиация 1020 Гц ±50Гц 2):

Начальная/конечная частота или центральная частота/полоса обзора:

Масса (с встроенной батареей):

Маркерный радиомаяк:

Девиация:

Полосы разрешения:

Точность воспроизведения частоты: 1 × 10 -6

ILS LOC/VOR:

Измерение разности глубины модуляции (DDM),:

Вход ВЧ:

ILS GS:

Девиация <±10 % DDM:

Выход ЗЧ:

: от 10 МГц до 18 ГГц

Стандартные: от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора

Сканирование по частоте (опция R&S®EVS-K1):

Девиация >±10 % DDM:

Источник питания антенны:

Температурный дрейф (от –10 °C до +55 °C):

Девиация <±20 % DDM:

Интерфейс дистанционного управления:

Полосы видеофильтров: от 10 Гц до 10 МГц

Диапазон отображения1) (режим автоматиче- ского переключения диапазона):

Девиация >±20 % DDM:

Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2):

Полосы разрешения
Диапазон частот	от 9 кГц до 18 ГГц (в пределе до 20 ГГц)
Точность воспроизведения частоты	1 × 10^-6
С опорным генераторомR&S^®FSL-B4 в составе R&S^®FSL18	1 × 10^-7
Стандартные	от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора
С опциейR&S^®FSL-B7	от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр)
Полосы видеофильтров	от 10 Гц до 10 МГц
Полоса анализа сигналов	28 МГц
Фазовый шум	тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц
Средний уровень собственных шумов (DANL)
С полосой разрешения 300 Гц	тип. –117 дБмВт
С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опцииR&S^®FSL-B7,R&S^®FSLB22)	500 МГц: тип. –162 дБмВт 3 ГГц: тип. –158 дБмВт
Точка TOI	тип. +18 дБмВт
Детекторы	положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов
Погрешность измерения уровня	<0,5 дБ(30 кГц ≤ f ≤ 3 ГГц), <0,8 дБ (3 ГГц < f ≤ 6 ГГц), <1,2 дБ (6 ГГц < f ≤ 18 ГГц)
Следящий генератор
Диапазон частот	от 10 МГц до 18 ГГц
Выходной уровень	от –30 до –10 дБмВт

Описание

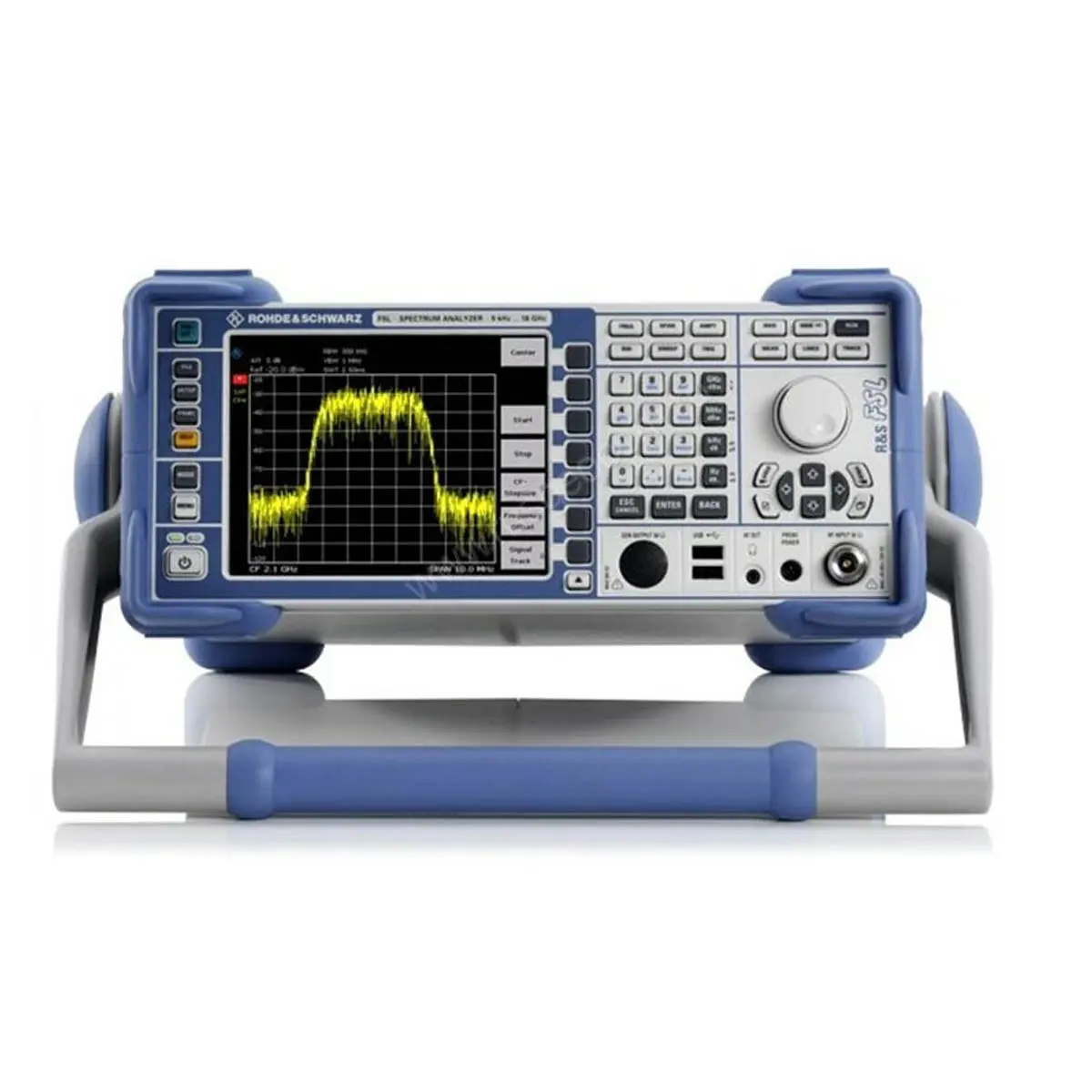

Анализатор спектра Rohde Schwarz FSL18 со следящим генератором с диапазоном частот от 9 кГц до 18 ГГц, представляет собой портативный прибор, который предназначен для использования на производстве, в сервисных мастерских, лабораториях, а также в ходе испытаний, наладки и диагностики коммуникационного оборудования, ВЧ-устройств и беспроводных сетей. Расширенный набор измерительных и аналитических функций, и наличие встроенных узкополосных фильтров и специальных детекторов обеспечивают быстрое и эффективное решение повседневных задач по спектральному анализу сигналов, скалярному анализу цепей и ЭМС-измерениям. В отличие от младших модификаций серии FSL, данное изделие обладает расширенным диапазоном измерения мощности и стандартно оборудуется встроенным аттенюатором с низким уровнем ослабления и внутренним высокостабильным опорным генератором на основе термостатированного кварца OCXO, который обладает малым показателем старения.

Особенности

Встроенный следящий генератор с отдельным выходом позволяет использовать Rohde Schwarz FSL18 со следящим генератором для контроля неравномерности АЧХ при тестировании и исследовании характеристик фильтров и аттенюаторов, а при подключении внешнего КСВ-моста – дополнительно отслеживать степень согласования и измерять потери.

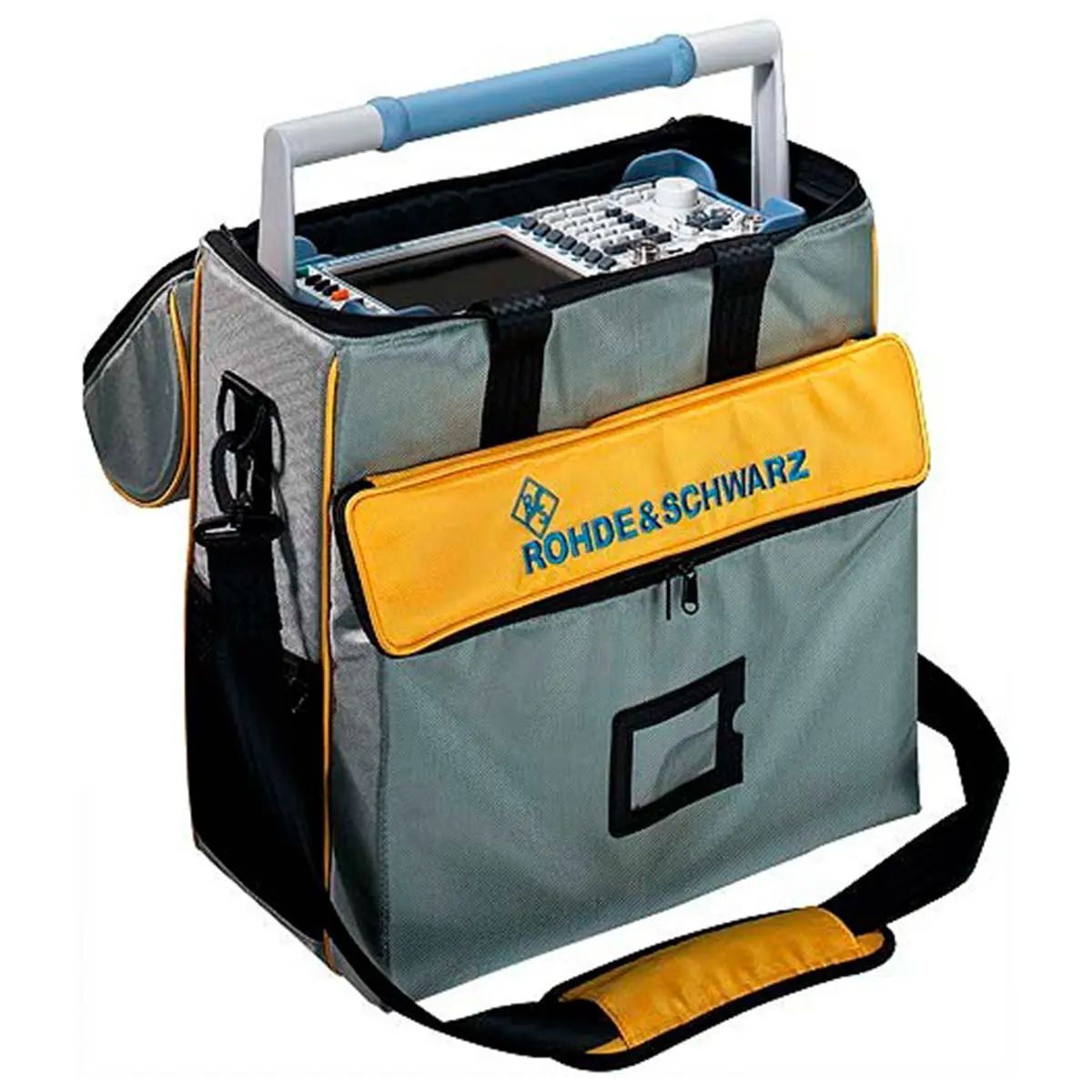

Мобильное исполнение – прибор выполнен в компактном корпусе с удобной поворотной ручкой для переноски и может запитываться от внешнего источника или внутреннего аккумулятора, предлагаемого в качестве опции, благодаря чему его можно использовать не только в лаборатории, но и в полевых условиях, например, в местах размещения стационарного оборудования, подлежащего тестированию.
Программные опции позволяют легко модернизировать анализатор спектра для решения специализированных задач – путем ввода лицензионного номера могут быть разблокированы дополнительные функции и режимы: аналоговая демодуляция, спектрограмма, поддержка внешних датчика мощности, измерения для кабельного ТВ, на базовых станциях 3GPP, CDMA2000, в сетях Bluetooth, WLAN, WIMAX и пр.

Преимущества

Используя Rohde Schwarz FSL18, вы можете контролировать параметры спектра непрерывных сигналов сложной формы, включая паразитные и побочные составляющие, а также модулированных колебаний, измерять полосу излучений, исследовать характеристики радиоимпульсов и интермодуляционных искажений, и т.д. Наличие режимов автоматического тестирования и самодиагностики упрощает производство работ. Для повышения достоверности данных в ходе измерений на дисплее с правой стороны могут высвечиваться расширенные метки, которые оповещают о неоптимальных текущих настройках прибора, искажающих результаты измерений.

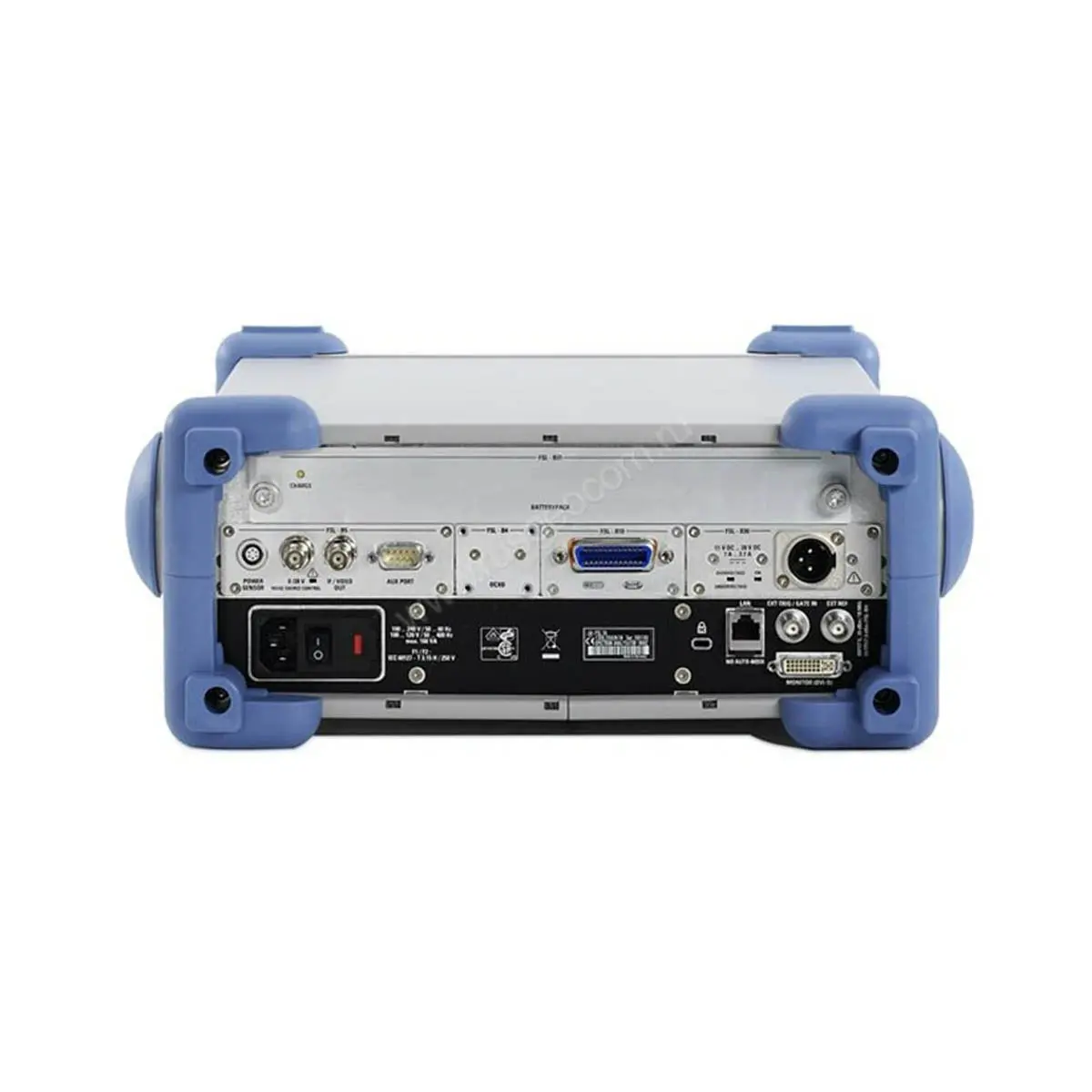

Данная модель оснащена портами для подключения внешнего монитора, клавиатуры, мыши и прочих USB-устройств и периферийного оборудования, а также сетевыми интерфейсами для реализации функции дистанционного управления. Опциональный крепежный комплект позволяет легко установить измеритель в стандартную 19-дюймовую приборную стойку.

Купить анализатор спектра Rohde Schwarz FSL18 со следящим генератором, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
