Анализатор спектра реального времени RIGOL RSA6140

Наличие по запросу

Цена по запросу

Оформить заказ

Полоса измерения:

Span:

Выход ПЧ:

Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C):

Количество точек данных:

Максимальная частота дискретизации:

От 300 кГц до 3,0 ГГц:

Количество маркеров:

Скорость БПФ:

Формат:

От 3,0 ГГц до 4,5 ГГц:

Диапазон измерения магнитуды:

Количество точек по частоте:

Разрешение магнитуды:

Время захвата (макс. дискретизация):

Задержка:

Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50):

Динамический диапазон без паразитных составляющих (SFDR):

Отстройка 1 кГц:

Диапазон измерения КСВН:

Диапазон плотности:

Отстройка 1 МГц:

Эффективная направленность S11 ( Log Mag, Average=50):

Минимальная полоса обзора:

Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):

Максимальная длина кабеля:

Персистенция:

От 1 Гц до 1 МГц:

Разрешение определения повреждения:

Динамический диапазон (охват. Bitmap):

Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C):

Окно:

Мин. время захвата:

Источник запуска:

От 3,2 ГГц до 6,5 ГГц:

Коэффициент замедления:

Макс. время захвата:

Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл):

Полоса анализа в реальном времени:

Диаграмма запуска:

Неравномерность АЧХ:

Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл):

Мин. длительность для гарантированного захвата сигналов 100% POI:

Разрешение запуска:

Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл):

Количество графиков (трасс):

Критерии запуска:

Глубина памяти:

Типы измерений:

Тип окна:

Вход внешнего запуска 2 /Выход синхронизации:

Описание

Анализатор спектра реального времени RIGOL RSA6140 — это высокопроизводительный измерительный прибор, созданный для решения самых сложных задач в области радиоэлектроники, мобильной связи, СВЧ-техники и электромагнитной совместимости. Построенный на обновленной платформе Ultra Real, он сочетает в себе низкий уровень фазового шума, широкую полосу анализа, высокий динамический диапазон и исключительную стабильность амплитудных и частотных параметров. Благодаря этому анализатор спектра обеспечивает лабораторную точность даже в полевых условиях, где традиционные приборы теряют воспроизводимость и чувствительность.

Ключевые преимущества

Диапазон частот: от 5 кГц до 14 ГГц — охватывает все: от низкочастотной связи до микроволновых радаров
Полоса анализа в реальном времени: до 200 МГц (опционально)
Скорость сканирования: до 4 ТГц/с — не пропустит даже одиночные импульсы длительностью в наносекунды
Фазовый шум: < –108 дБн/Гц при 1 ГГц и отстройке 10 кГц — критически важно для анализа сигналов с цифровой модуляцией
Уровень собственных шумов (DANL): < –163 дБм (с предусилителем) — позволяет обнаруживать слабейшие сигналы на фоне помех
Погрешность амплитуды: < 1,0 дБ — обеспечивает достоверность при калибровке и сертификации
Наилучшее разрешение по частоте (RBW): 1 Гц — для детального анализа узкополосных сигналов
Встроенный следящий генератор до 8,5 ГГц (опция T08) — готов к измерению АЧХ и ВЧХ без внешних модулей

Пять приборов в одном корпусе

RIGOL RSA6140 объединяет функциональность пяти профессиональных инструментов, такой функционал обеспечивают различные режимы и опции.

GPSA — классический анализатор спектра для измерения гармоник, шумов и спектральной чистоты.

RTSA — анализатор в реальном времени с "водопадным" режимом и послесвечением для выявления редких и нестационарных событий.

VSA (опция) — векторный анализатор для демодуляции сигналов 5G NR, LTE, Wi-Fi, Bluetooth, построения созвездий, анализа EVM и частотного сдвига.

EMI (опция) — измеритель электромагнитных помех с квазипиковым детектором и фильтрами –6 дБ, соответствующий стандартам CISPR.

ADM (опция) — анализатор аналоговой модуляции для измерения девиации, модуляционных искажений и глубины AM/ЧМ.

Эта универсальность делает модель оптимальным выбором для исследований, производства, ЭМС-испытаний и сервисного обслуживания.

Портативность без компромиссов

Несмотря на лабораторный класс точности, Rigol RSA6140 выполнен в моноблочном портативном корпусе весом всего 5 кг. Он питается как от сети переменного тока, так и от съемного аккумуляторного отсека (опция), что позволяет использовать его прямо на производственной линии, в полевых условиях или на борту автомобиля. Никакой сложной предварительной настройки — инженер может сразу приступить к решению задачи.

Интуитивное управление и удаленный доступ

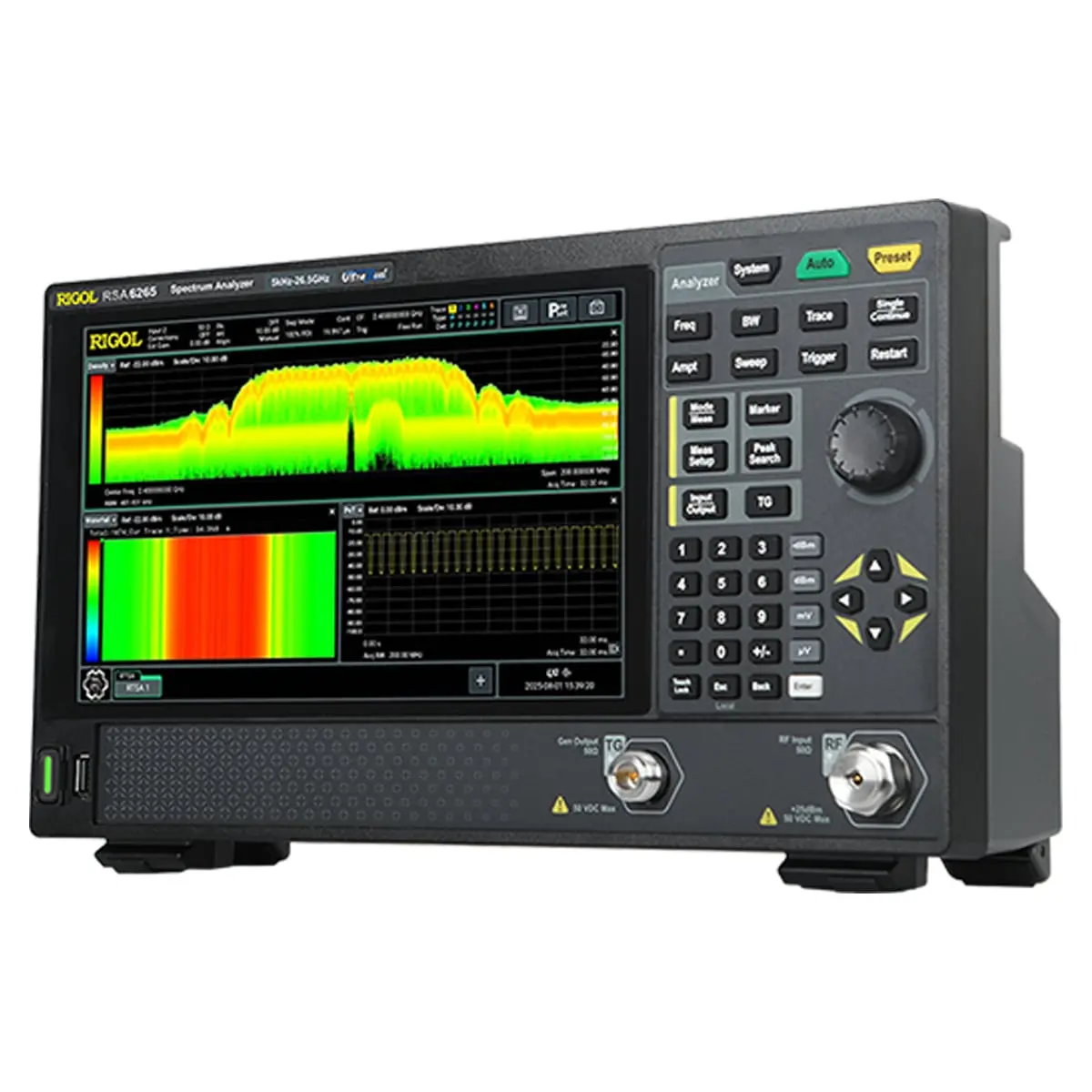

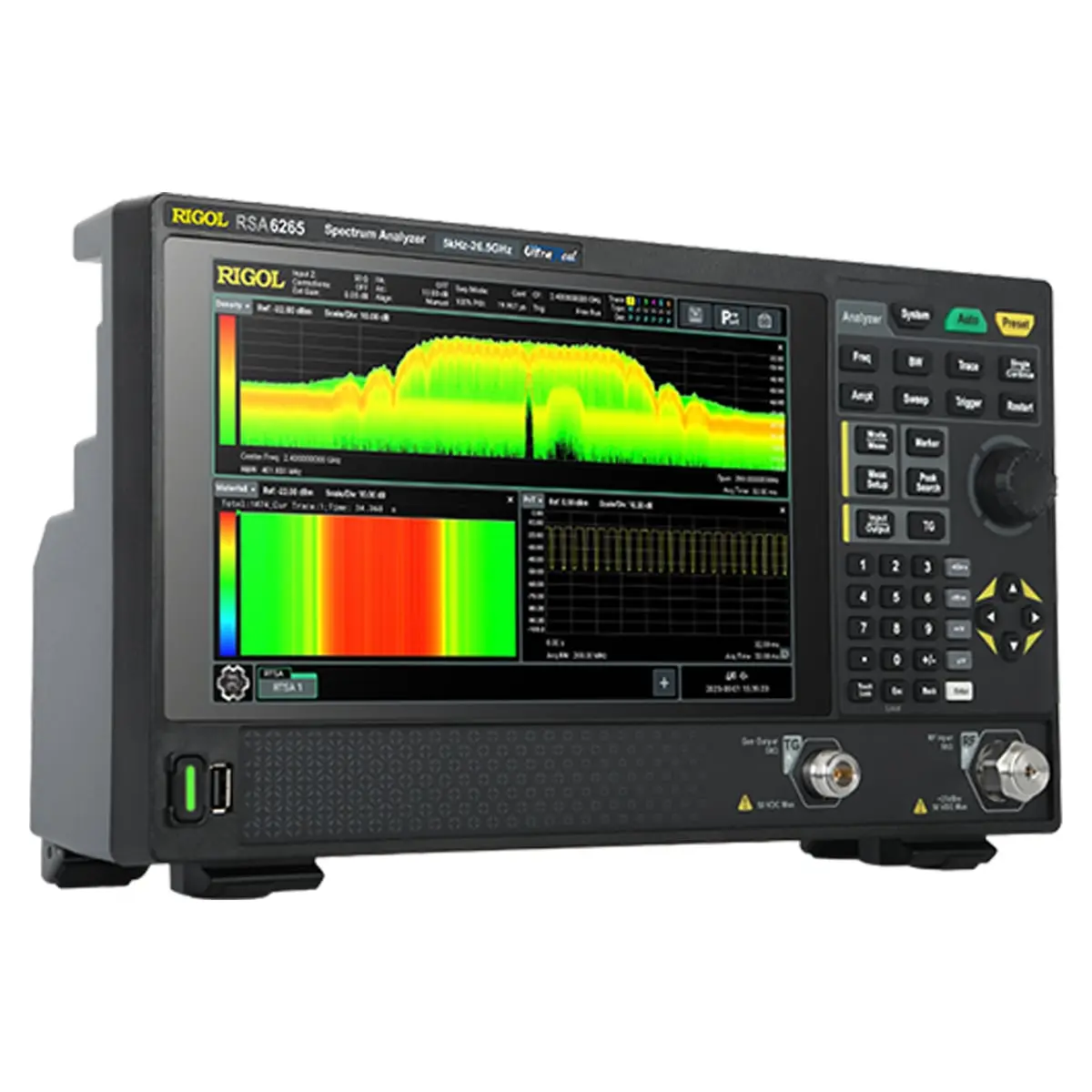

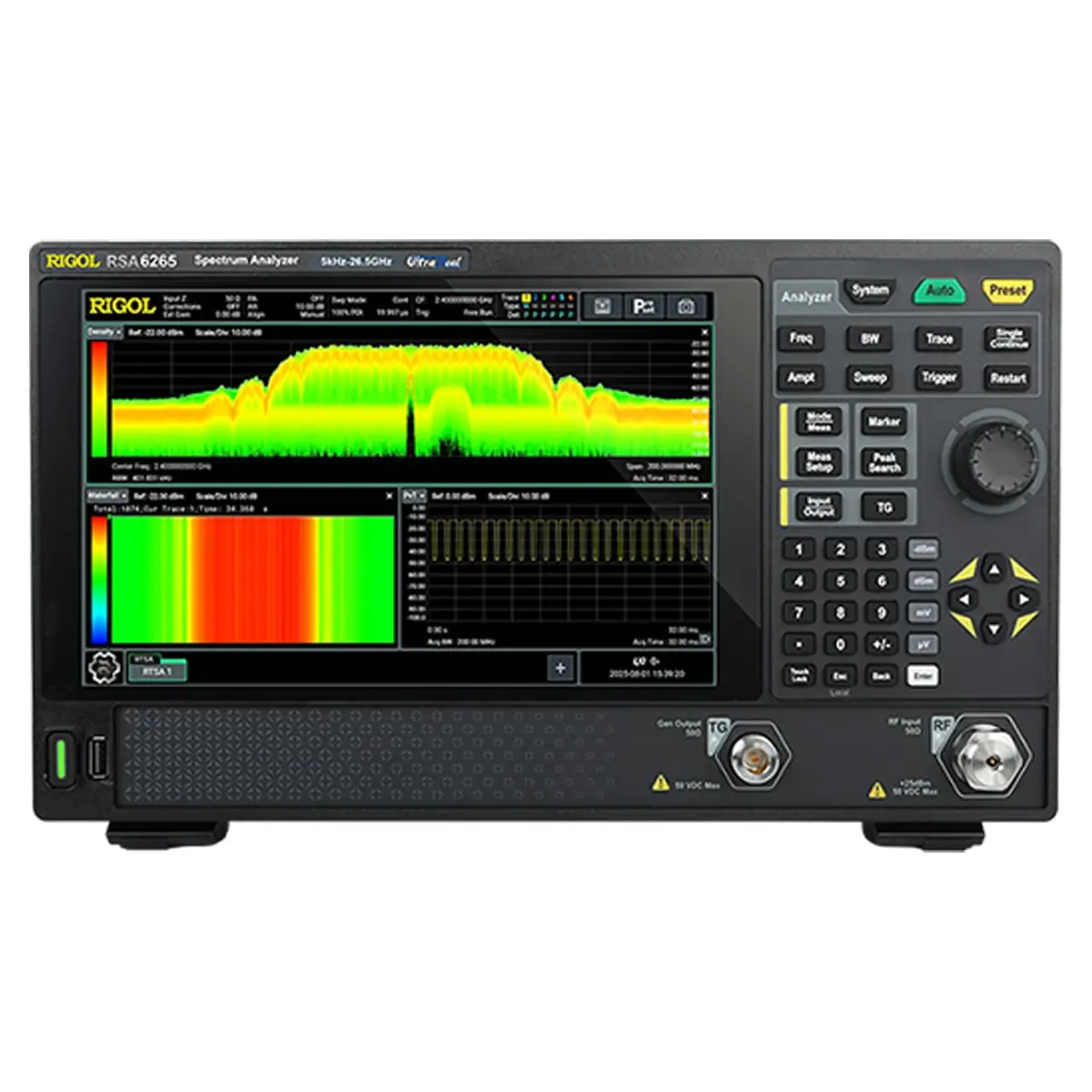

Прибор оснащен емкостным сенсорным экраном 10,1 дюйма с поддержкой жестов мультитач: масштабирование, прокрутка, переключение между окнами — все интуитивно и быстро. Управление также возможно через встроенный веб-интерфейс — достаточно подключиться по Wi-Fi или LAN и получить полный контроль из любого браузера, без установки ПО. Для автоматизации доступны интерфейсы USB, LAN, HDMI и поддержка команд SCPI.

Купить анализатор спектра реального времени RIGOL RSA6140, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
